15

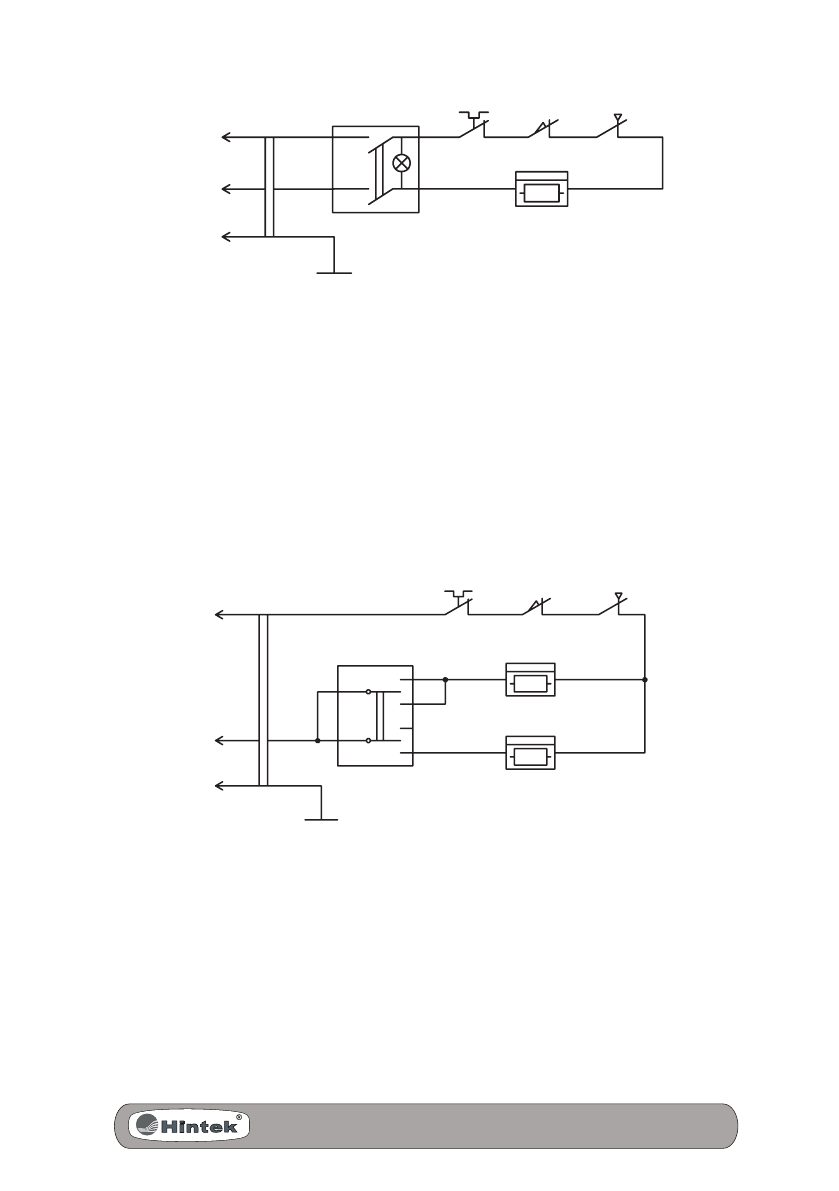

Рис. 3. Схема электрическая принципиальная конвекторов
со стич элементом мощностью 1000 Вт модель SW.
L
PE
SK1
SK2
EK1
N
SQ1
SA1
~ 230 В
SA1
L
PE
SQ1
SK1
N
EK1.1
EK1.2
SK2
~ 230 В
ek1 - электронагреватель;
Sk1 - терморегулятор;
SA1 - двухпозиционная клавиша;
Sk2 - защитный термостат;
SQ1 - датчик защиты от опрокидывания;
L - фазный проводник;
n - нулевой проводник;
Pe - защитный проводник.
Рис. 4. Схема электрическая принципиальная конвекторов
со стич элементом мощностью 1500 Вт и 2000 Вт модель SW.
ek1 - электронагреватель;
Sk1 - терморегулятор;
SA1 - трехпозиционная клавиша;
Sk2 - защитный термостат;
SQ1 - датчик опрокидывания;
L - фазный проводник;
n - нулевой проводник;
Pe - защитный проводник.
