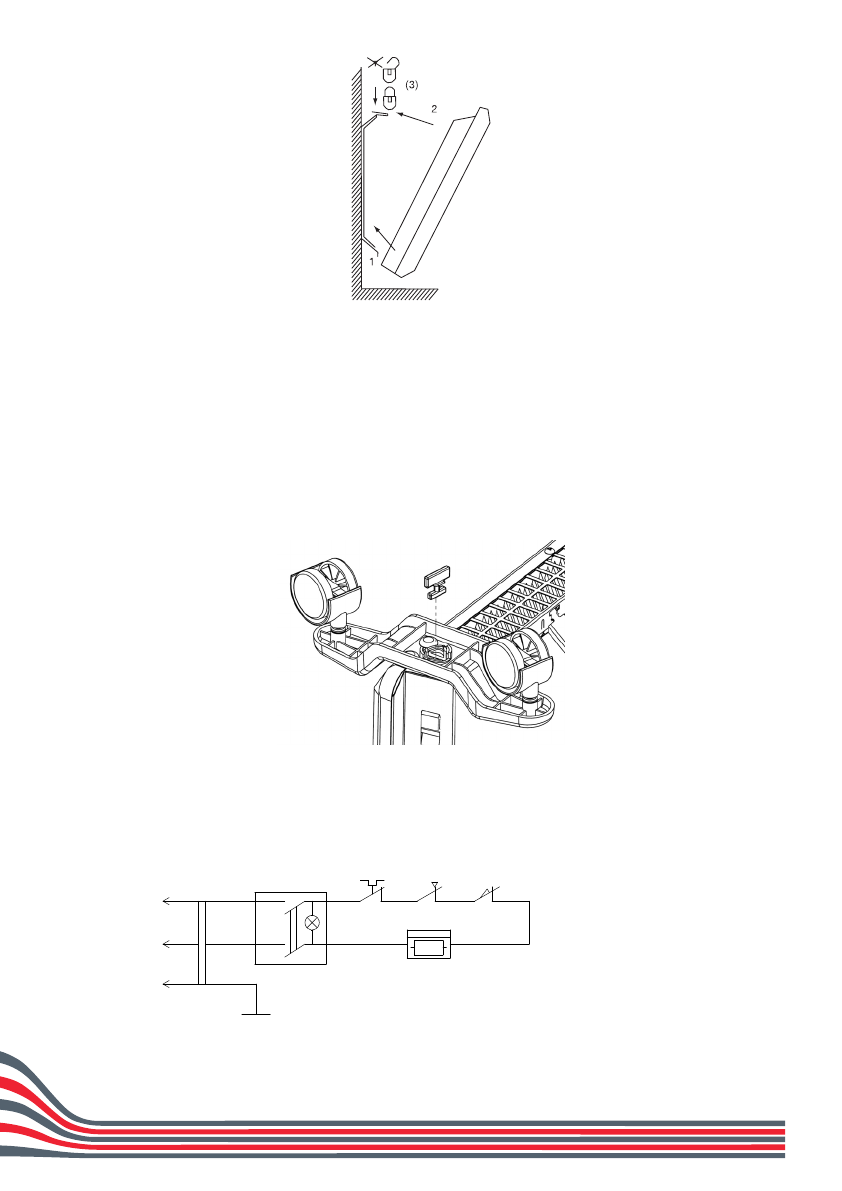

Рис. 7

Установка на полу

Используя опоры и ролики, которые идут в комплекте, а также изучив схему крепления ниже,

установите прибор на полу.

•  перевернуть конвектор нижней частью кверху;

•  взять одну из опорных ножек с роликами;

•  приложить  планку  опорной  ножки  к  месту  крепления  на  конвекторе  так,  чтобы  выпуклая

часть планки прилегала плотно к корпусу конвектора, винтовое отверстие должно совпасть;

•  закрепите  опорную  ножку  с  помощью  специального  пластикового  полуоборотного  кре-

пления, которое входит в комплект;

•  так же установить вторую ножку.

Рис. 8

11. Схема электрическая

Рис. 9

EK1 - электронагреватель;

SK1 - терморегулятор;

SA1 - двухпозиционная клавиша;

SK2 - защитный термостат;

SQ1 - датчик защиты от

опрокидывания;

L - фазный проводник;

N - нулевой проводник;

PE- защитный проводник.

10

L

P E

~

2 20 -2 4 0

В

EK 1 -

элект ронагреват ель

;

S K1 -

т ерм орегулят ор

;

S A 1 -

двухпозиционная клавиш а

;

S K2 -

защ ит ны й т ермост ат

;

S Q 1 -

дат чик защ ит ы от опрокиды вания

;

L -

ф азный проводник

;

N -

нулевой проводник

;

P E -

защ ит ны й проводник

.

Схема электрическая принципиальная конвекторов

серии эконом

.

S K 1

S K 2

EK 1

N

S Q 1

S A 1
