•  наденьте верхнюю часть конвектора на кронштейн, зафиксировав его при помощи защелок

на кронштейне.

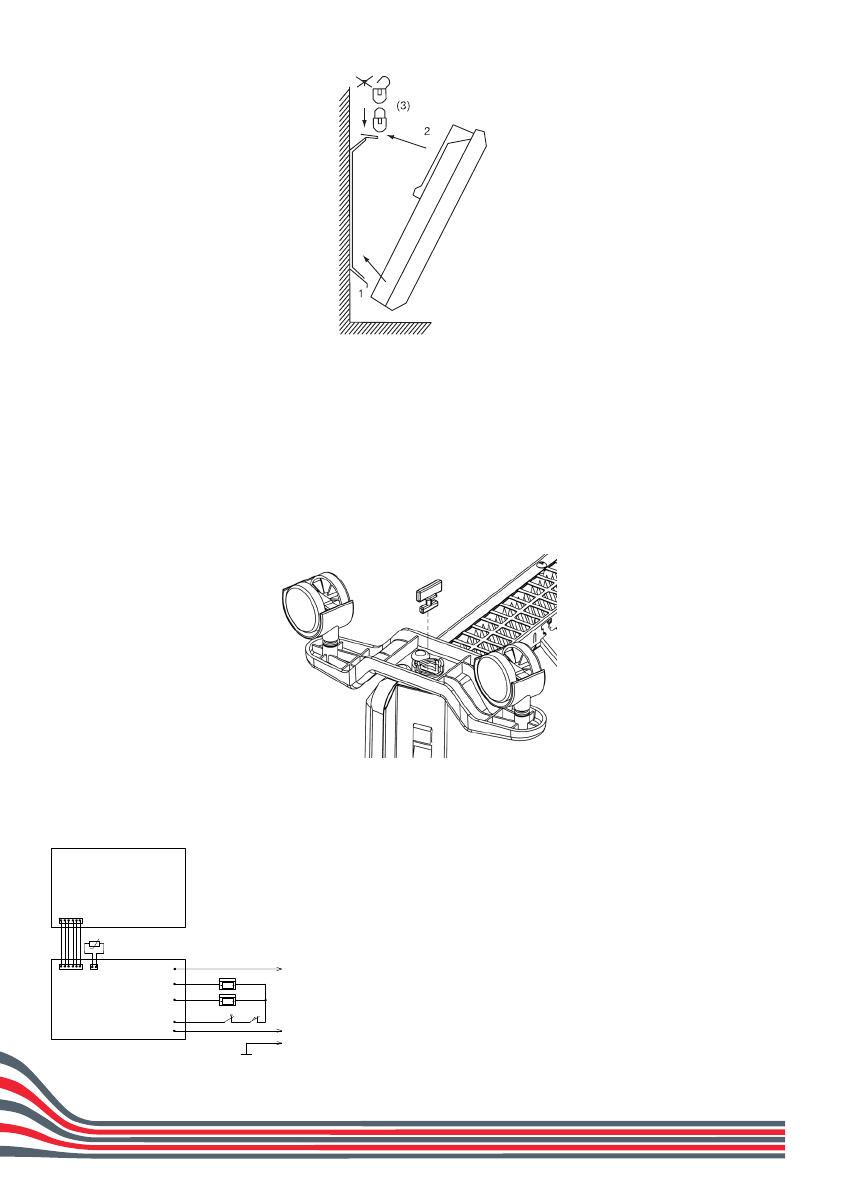

Рис. 7

Установка на полу

Используя стойки и ролики (наличие роликов зависит от торговой марки конвектора), которые

идут в комплекте, а также изучив схему крепления ниже, установите прибор на полу.

•  перевернуть конвектор нижней частью кверху;

•  взять одну из опорных ножек с роликами;

•  приложить  планку  опорной  ножки  к  месту  крепления  на  конвекторе  так,  чтобы  выпуклая

часть планки прилегала плотно к корпусу конвектора, винтовое отверстие должно совпасть;

•  закрепите  опорную  ножку  с  помощью  специального  пластикового  полуоборотного  кре-

пления, которое входит в комплект;

•  так же установить вторую ножку.

Рис. 8

11. Схема электрическая

А

1 -

п ла т а у пр ав ле н ия

;

А

2 -

п ла т а пи т а ни я

;

E K 1 -

н аг ре ва т ел ьн ы й эл ем ен т

;

S K 1 -

защ и т н ы й т е р м о ст а т

;

S Q 1 -

да т чи к оп ро ки ды в ан ия

;

R K 1 -

да т ч ик т е м п ер а т у ры

.

Принципиальная схема конвектора

(

электроника

)

без ионизатора

PE

~

220-240

В

N

SQ1

EK1.1

SK1

EK1.2

L

L2

HIGH

LOW

COM1

N1

RK1

А

1

CN3

CN4

-t°

А

2

CN1

PDF created with pdfFactory Pro trial version

www.pdffactory.com

Рис. 9

А1 - плата управления;

А2 - плата питания;

EK1 - нагревательный элемент;

SK1 - защитный термостат;

SQ1 - датчик опрокидывания;

RK1 - датчик температуры.
