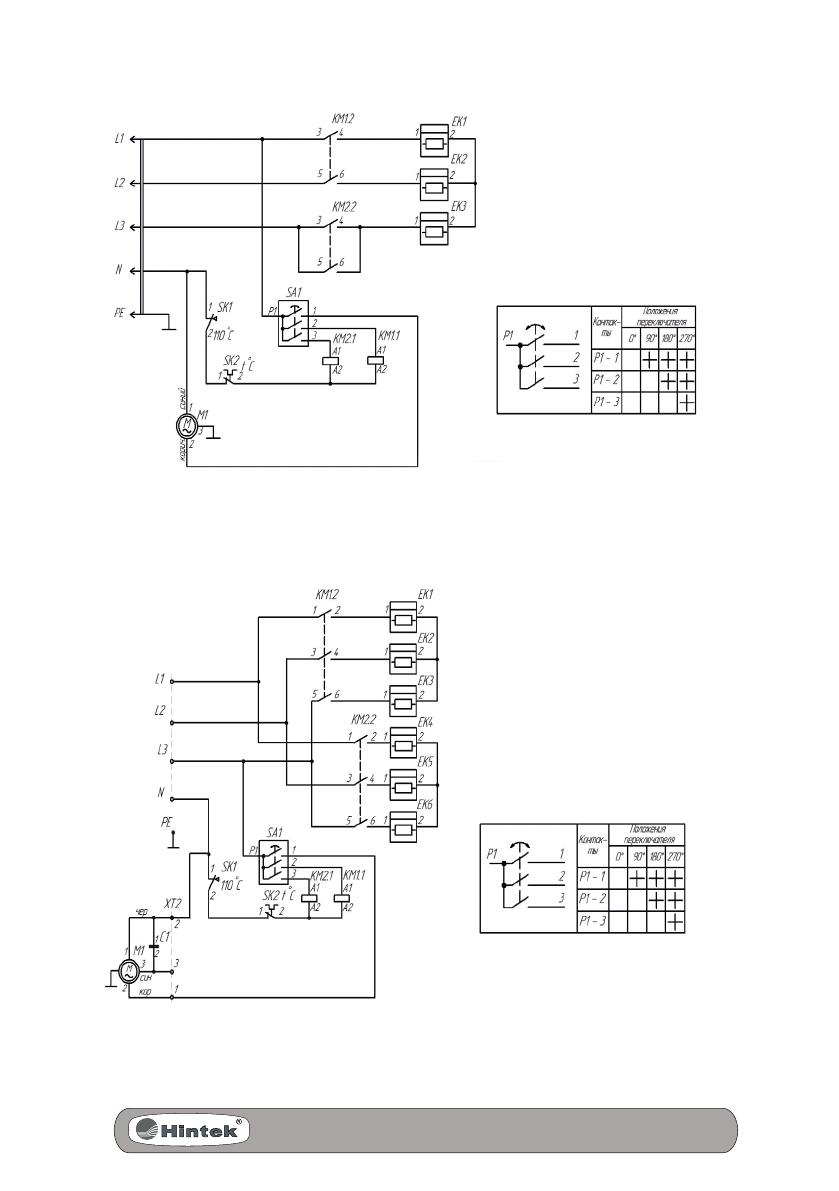

Схема электрическая для PROF-24380 и PROF-30380

Схема электрическая для PROF-12380 и PROF-15380

EK1- EK3 - электронагреватели
KM1, КМ2 - контакторы
M1 - электродвигатель вентилятора
SA1 - переключатель режимов
SK1 - термовыключатель
SK2 - терморегулятор
ХТ1 - колодка клеммная

Схема коммутации переключателя SA1

ХT1

EK1- EK6 - электронагреватели
KM1, КМ2 - контакторы
M1 - электродвигатель вентилятора
SA1 - переключатель режимов
SK1 - термовыключатель
SK2 - терморегулятор
ХТ1 - колодка клеммная

Схема коммутации переключателя SA1

ХT1
