4. КОМПЛЕКТНОСТЬ

4.1  Комплектность  обогревателя  должна  соответствовать

таблице 2.

Таблица 2.

Наименование

Количество Примечание

Электровентилятор

1

Руководство по эксплуатации

1

Упаковка

1

5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

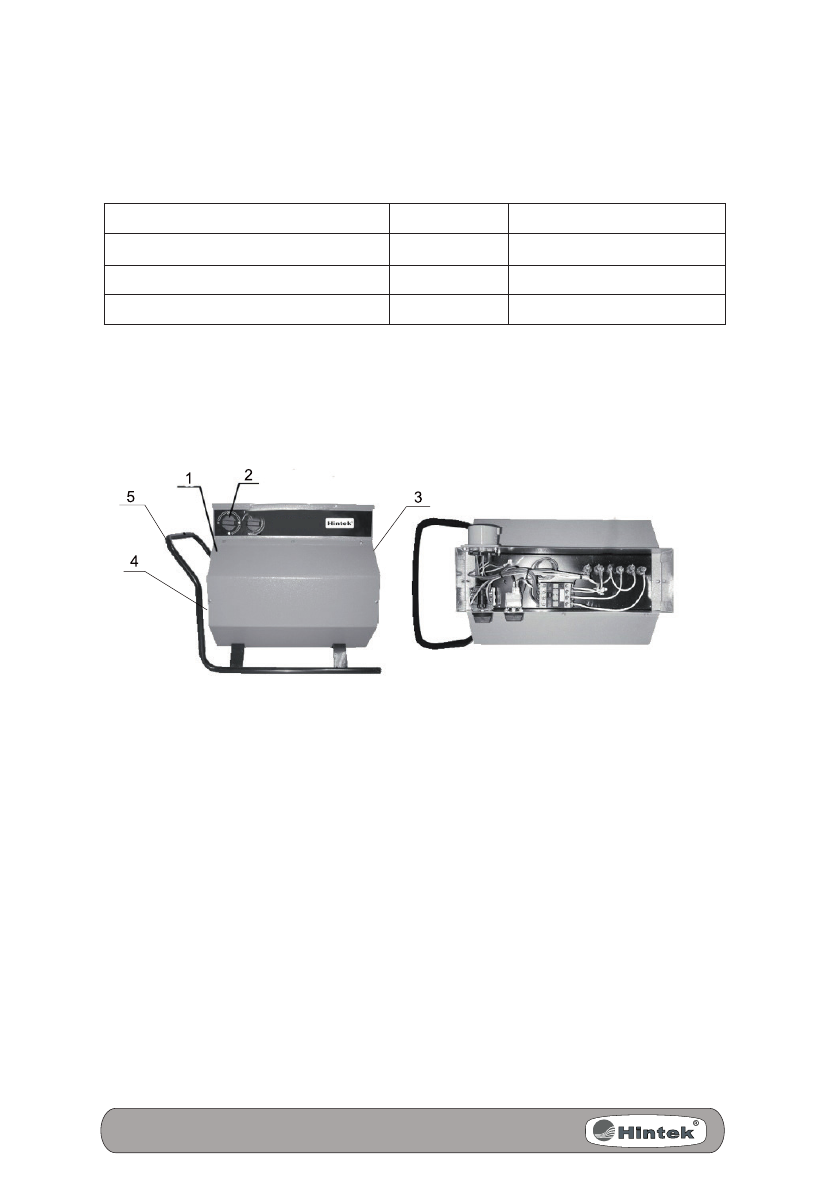

5.1 Схема тепловой пушки представлена на Рис. 1.

1 - корпус; 2 - блок управления; 3 - выходная решетка;

 4 - входная решетка; 5 - подставка.

Рис 1. Тепловая пушка

5.2  Тепловая  пушка  соответствует  обязательным  требова-

ниям  ГОСТ  IEC  60335-1-2015,  ГОСТ  IEC  60335-2-30-2013

и  техническим  условиям  ТУ  275126-004-29980806-2021  «Тепло-

вентиляторы электрические».

5.3  Несущая  конструкция  тепловой  пушки  состоит  из  корпуса

(1), изготовленного из листовой стали. Во внутреннем кожухе раз-

мещены  вентилятор  и  трубчатые  электронагревательные  элемен-

ты. Кожух наружный, закрытый входной (3) и выходной (4) решет-

ками, винтами устанавливается на подставке (5).

Вентилятор  всасывает  воздух  через  отверстия  входной  решет-

ки.  Воздушный  поток,  втянутый  вентилятором  в  корпус,  проходя

между петлями трубчатых электронагревателей, нагревается и по-

дается в помещение через отверстия выходной решетки.
