Hintek PROF-03220, 3 кВт 04.000042 - Инструкция по эксплуатации - Страница 17

Обогреватели Hintek PROF-03220, 3 кВт 04.000042 - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.

Если остались вопросы, задайте их в комментариях после инструкции.

"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.

Загружаем инструкцию

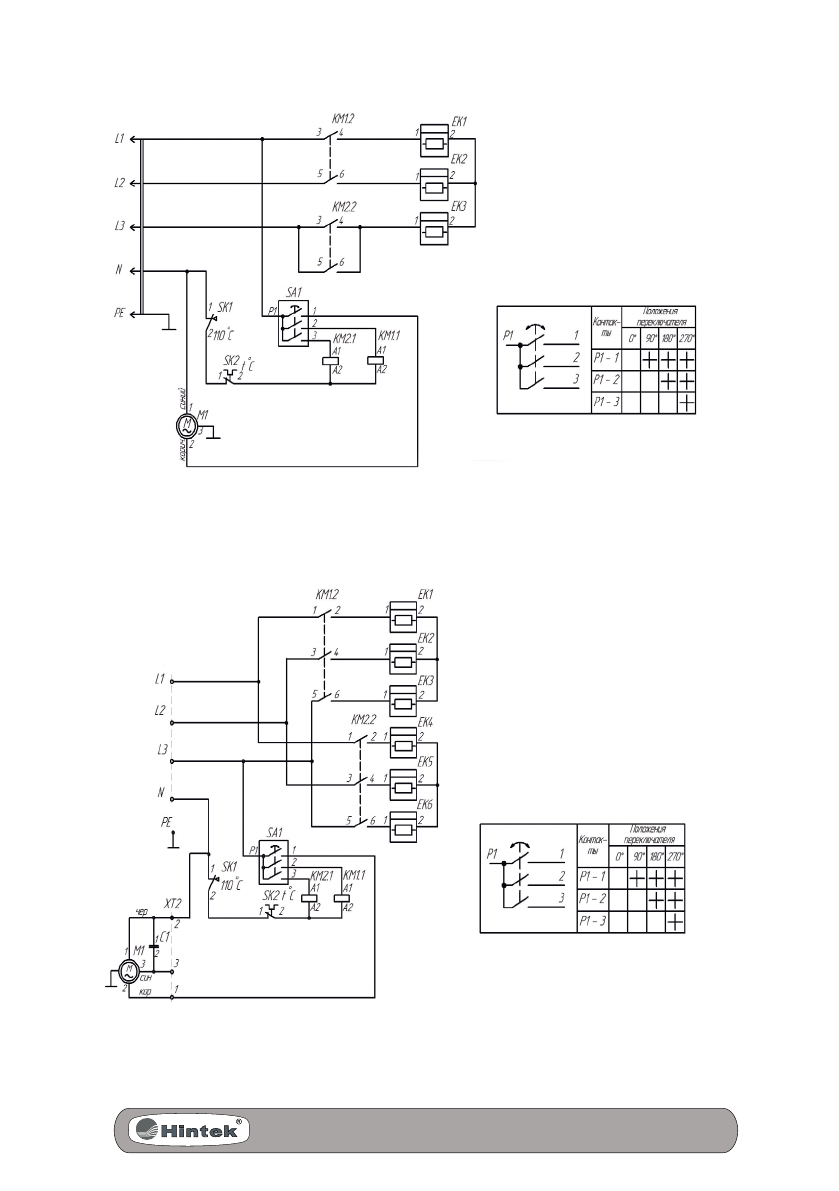

Схема электрическая для PROF-24380 и PROF-30380

Схема электрическая для PROF-12380 и PROF-15380

EK1- EK3 - электронагреватели
KM1, КМ2 - контакторы
M1 - электродвигатель вентилятора
SA1 - переключатель режимов
SK1 - термовыключатель
SK2 - терморегулятор
ХТ1 - колодка клеммная

Схема коммутации переключателя SA1

ХT1

EK1- EK6 - электронагреватели
KM1, КМ2 - контакторы
M1 - электродвигатель вентилятора
SA1 - переключатель режимов
SK1 - термовыключатель
SK2 - терморегулятор
ХТ1 - колодка клеммная

Схема коммутации переключателя SA1

ХT1
