обеспечивающее надежную фиксацию.

Сопротивление

заземления

контура

здания

должно

подтверждаться

испытаниями,

проводимыми

специализированными организациями, с оформлением протокола,

установленной формы.

Порядок  подключения  питающего  кабеля  к  электро-

обогревателю:

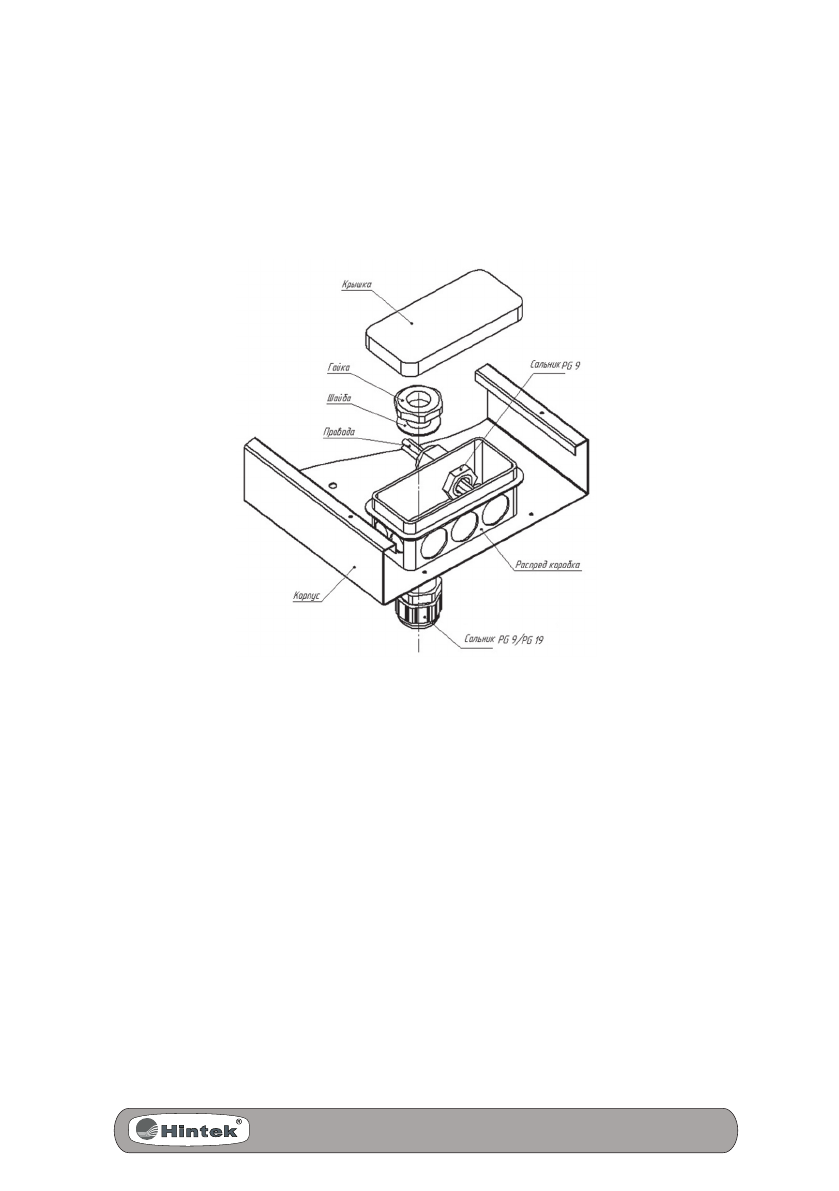

Рисунок 2. Схема установки сальника.

- снять торцевую крышку со стороны отверстия на корпусе

-  снять  крышку  распред  коробки.  -  установить  сальник

проходной  (для  AR-11/14/20/28  -  PG  9;  для  AR-40  -    PG  19;

уплотнительная  резиновая  шайба  должна  быть  установлена  с

внутренней части распред коробки), прижать гайкой (с внутренней

части распред коробки) согласно рис. 3

-  продеть  питающий  кабель  через  сальник  проходной  (для

AR-11/14/20/28 - PG 9; для AR-40 - PG 19)

- подключить питающий кабель согласно схеме и маркировки,

согласно рис. 4, 5.

Провод  заземления  подходящий  к  колодки  клемной  желто-

зеленого цвета!

-  подтянуть  уплотняющие  гайки  сальников    PG  19  и  PG  9

(для  обеспечения  герметизации  ввода  и  выхода  проводки

из распред коробки).
