Thermozone  W฀C400

10

RU

не допустить проникновения холодного
воздуха внутрь помещения. Чем более
сложные условия в створе ворот, тем
больше должен быть угол смещения
потока. При установке над воротами
небольшой вертикальный простенок
с обоих торцов ворот (рис. 7 вид
сверху) может значительно повысить
эффективность работы завесы. Скорость
воздушного потока задается пультом
управления скоростью ฀CR304 или
฀CR3042 и выбирается в соответствии с
текущими условиями. Ее величина должна
быть достаточной, чтобы при открытых
воротах не происходило прорыва холодного
воздуха в помещение.

Заметьте, что при понижении давления в

помещении, действие воздушной завесы
будет значительно ухудшено. Вентиляция
должна быть сбалансированной!
Остерегайтесь также тоннельных эффектов
при одоновременном открытии ворот с
разных сторон здания.

Устранение неисправностей

Если не вращаются вентиляторы, то надо
проверить:
а) Наличие напряжения в сети,

предохранители, предохранитель
короткого замыкания и выключатель на
таймере, если таковые имеются.

б) Правильность установки переключателя

на пульте управления

в) Исправность концевого выключателя
Со временем снижается скорость
воздушного потока:
а) Извлечь и при необходимости

произвести очистку воздушного фильтра

б) Продуть поверхности теплообменника

сжатым воздухом

Пониженная тепловая мощность:
а) Проверить температуру воды на входе в

завесу

б) Проверить положение запорной и

регулирующей арматуры

Если неисправности не устраняются,

обратитесь в сервисный центр

Меры безопасности

Убедитесь, что входная и выходная

решетки не закрыты какими-либо
материалами, способными помешать
прохождению воздушного потока.

В процессе работы поверхности прибора

нагреваются!

Техническое обслуживание

Мотор вентилятора не требует какого-либо
ухода. Другие поверхности, на которых
оседает пыль, требуют периодической
чистки, по крайней мере раз в год.

Завесы W฀C оснащены фильтрами,

которые защищают от загрязнения и
закупорки поверхность теплообменника.
Фильтр необходимо чистить регулярно,
поскольку загрязнение будет снижать
эффективность работы завесы и ее
тепловую мощность.

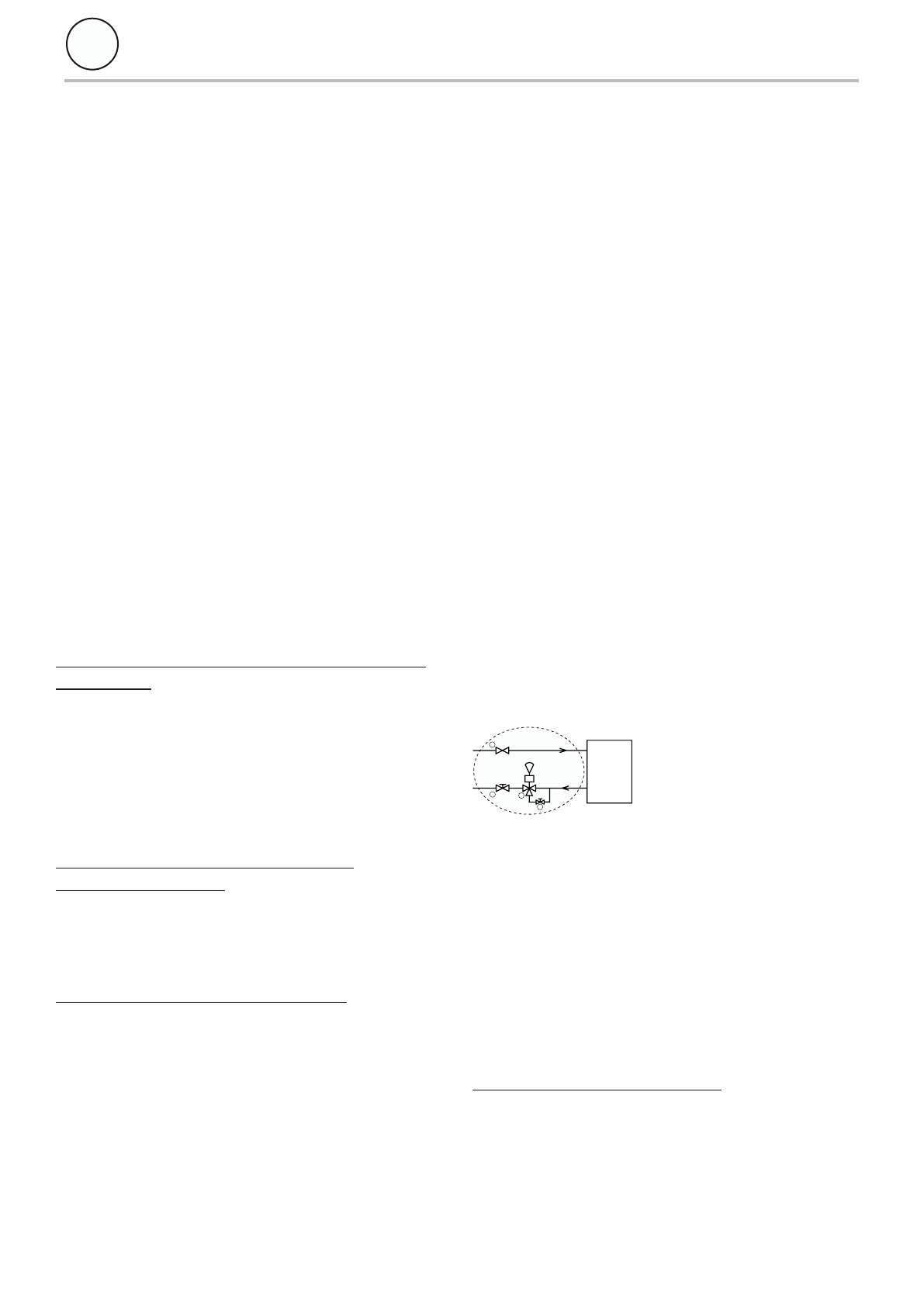

Комплект вентилей

Для автоматического регулирования
расхода воды и температуры используются
Комплекты вентилей VR20 или VR25
применяются  вместе с термостатом
KRT1900.  VR состоит из четырех вентилей,
устанавливаемых как показано на рисунке
ниже. Дополнительная информация в
инструкции  по эксплуатации VR20, VR25.

1

2

4

3

C

°

VR 20

VR25

WAC

KRT1900

1. Запорный клапан
2. Регулирующий клапан с возможностью

отсечки

3. Трехходовой вентиль с электроприводом
4. Клапан байпаса
VR20 имеет соединения DN20(3/4»), за
исключением клапана байпаса DN 10(3/8»).
VR25 имеет соединения DN25(1»), за
исключением клапана байпаса DN 10(3/8»).

Таблицы мощности, давления и расхода

Существует 3 различных подхода
1. Задана температура воды
Параметры W฀C получены, исходя из
требуемой температуры воды на входе и
выходе. Расход воздуха задан мощностью
вентиляторов с показателями при
максимальной и минимальной скорости.
Данные, которые можно получить из
