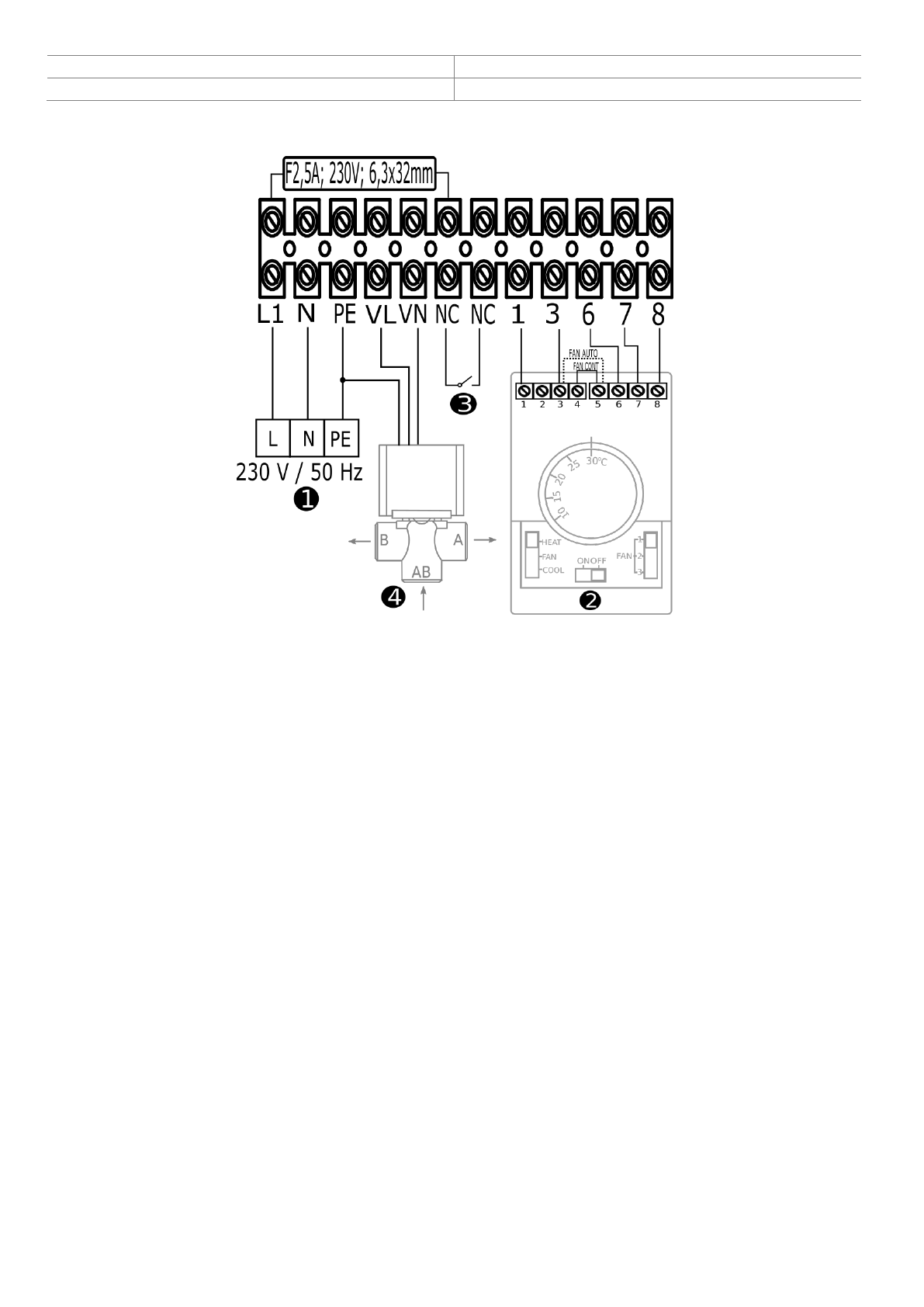

6.  CONNECTION DIAGRAM ELiS C-W

6.

SCHEMAT PODŁĄCZENIA ELiS C-W

6. AANSLUITSCHEMA ELiS C-W

6.

СХЕМА ПОДКЛЮЧЕНИЯ ELiS C-W

❶

 Power supply 230V/50Hz (OMY 3x1,0 mm

2

) |  zasilanie 230V/50Hz (OMY 3x1,0

mm

2

)  | stroomvoorziening: 230 V/50 Hz

(3-aderig, min 3x1,0 mm

2

) |

питание 230В/50Гц (OMY 3x1,0мм

2

)

❷

  Air curtain step switch with thermostat TS | 3-

stopniowy regulator obrotów z termostatem | Luchtgordijn te bedienen met TS thermostaat

3 standenregeling  | 3-

ступенчатый регулятор скорости с термостатом TS (OMY 5x1,0

мм

2

).

FAN AUTO

– fan operating depending on room thermostat signal | praca wentylatorów zależna od temp. | Werking van de ventilator wordt geregeld

door het signaal van de TS ruimtethermostaat

| работа вентиляторов в зависимости оттемпературы

FAN CONT- fan operating continuously (deactivated thermostat signal) | praca wenty

latorów ciągła (niezależna od temp.) | Ventilator is continu

ingeschakeld (signaal van de thermostaat gedeactiveerd) (Zie gebruiksaanwijzing aansluitschema TS thermostaat aansluitklem 4  en 5) |
постоянная работа вентилятора (независимо от температуры).
HEAT

– heating mode | funkcja grzania | Verwarmingsstand (schakelt SRQ 2-of 3-wegklep) | режим отопления

FAN

– room thermostat deactivated for FAN CONT | dla FAN CONT dezaktywacja pracy termostatu | Ruimtethermostaat gedeactiveerd. Enkel

ventilatie. Geen verwarming |

для FAN CONT – выключение термостата.

COOL

– nie dotyczy | not applicabel | niet toepasbaar | не применяется

❸

Door switch DCet/DCm | czujnik drzwiowy DCet/DCm | Deurschakelaar DCet/DCm |

дверной датчик DCet/DCm.

(door opened

– closed switch |drzwi otwarte – styki zwarte | schakelaar deur open – gesloten). LET OP: Indien u geen deurcontact gebruikt zullen

de aansluitklemmen NC-NC doorverbonden moeten worden voor een juiste werking van het luchtgordijn.

❹

Valve with actuator  SRSQ3d (OMY 3x0,75 mm

2

) or SRQ2d (OMY 3x0,75 mm

2

) | Zawór z siłownikiem SRSQ3d (OMY 3x0,75 mm

2

) lub

SRQ2d (OMY 3x0,75 mm

2

) | Klep met motor  SRSQ3d (OMY 3x0,75 mm

2

) ; SRQ2d (OMY 3x0,75 mm

2

) |

клапан с сервоприводом SRSQ3d

(OMY 3x0,75

мм

2

)

или SRQ2d (OMY 3x0,75 мм

2

)

A

– Exchanger water supply | doprowadzenie czynnika grzewczego na rurę powrotną kurtyny | Watertoevoer warmtewisselaar | выход

теплоносителя в обратную трубу нагревателя
AB

– Valve water supply | doprowadzenie czynnika grzewczego do zaworu | Watertoevoer 3-wegklep | подача теплоносителя на клапан

B

– Return pipe water supply | doprowadzenie czynnika grzewczego do kurtyny | Watertoevoer retour naar installatie | подача теплоносителя
