ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

ОТОПИТЕЛЬНЫХ КАНАЛОВ С ТАНГЕНЦИАЛЬНЫМИ

ВЕНТИЛЯТОРАМИ ELSEN EKQ

1. ОБЩИЕ РЕКОМЕНДАЦИИ

Монтаж отопительного канала с принудительной конвекцией производит

-

ся  согласно  требованиям  СНиП  3.05.01-85  «Внутренние  санитарно-тех

-

нические  системы»  ПУЭ  монтажной  организацией,  имеющей  лицензию

и соответствующие разрешения для проведения подобных работ. Неква

-

лифицированный монтаж, а также несоблюдение требований настоящего

руководства  может  привести  к  повреждению  отопительного  канала,  на

-

несению  материального  ущерба  и  представлять  опасность  для  жизни.  В

случае  несоблюдения  требований  настоящего  руководства  компания  не

несет  ответственности  за  повреждения  конвектора  и  последующий  ма

-

териальный  ущерб.  Не  допускается  эксплуатация  отопительных  каналов

ELSEN  EKQ  снаружи  помещений,  во  влажных  помещениях,  попадание

влаги внутрь канала.

Параметры эксплуатации отопительных каналов ELSEN EKQ:

–  рабочее давление теплоносителя не более 15 бар;

–  давление гидравлических испытаний не более 25 бар;

–  рабочая температура теплоносителя не более 130°С;

–  электрическое питание — 220В, 50 Гц.

Во избежание возникновения преждевременной коррозии теплообменника

отопительного  канала  рекомендуется  поддерживать  следующие  параме

-

тры теплоносителя:

–  значение РН=7,5–9,0

–  значение Н

2

СО

3

/SO

4

>1

–  содержание хлоридов < 50 мг/л

–  содержание твердых веществ <7мг/л.

Допускается  эксплуатация  отопительных  каналов  с  этиленгликоль-,  про

-

пиленгликоль-, содержащими незамерзающими теплоносителями.

Отопительные каналы должны храниться в упакованном виде в закрытых

помещениях, защищены от воздействия влаги и химических веществ, вы

-

зывающих коррозию.

В начале и в течение отопительного сезона следует проводить чистку те

-

плообменника отопительного канала.

3. УСТАНОВКА КОНВЕКТОРА

3.1. Распакуйте конвектор.

3.2. Разместите  конвектор  в  помещении  в  соответствии  с  требованиями

проекта  системы  отопления,  дизайн-проекта  помещения,  заказного

чертежа.

3.3. Рекомендуемое  расстояние  от  окна  до  края  конвектора  составляет

50–250 мм.

3.4. Смонтируйте ножки для фиксации к корпусу конвектора.

3.5. Снимите декоративную решетку.

3.6. Используя регулировочные винты (расположены с внутренней сторо

-

ны),  по  уровнемеру  установите  корпус  конвектора  в  горизонтальной

плоскости в уровень нулевой отметки готового пола.

3.7. Используя ножки для фиксации и монтажные винты, закрепите конвек

-

тор на полу.

3.8. Конвектор готов для подключения к системе трубопроводов.

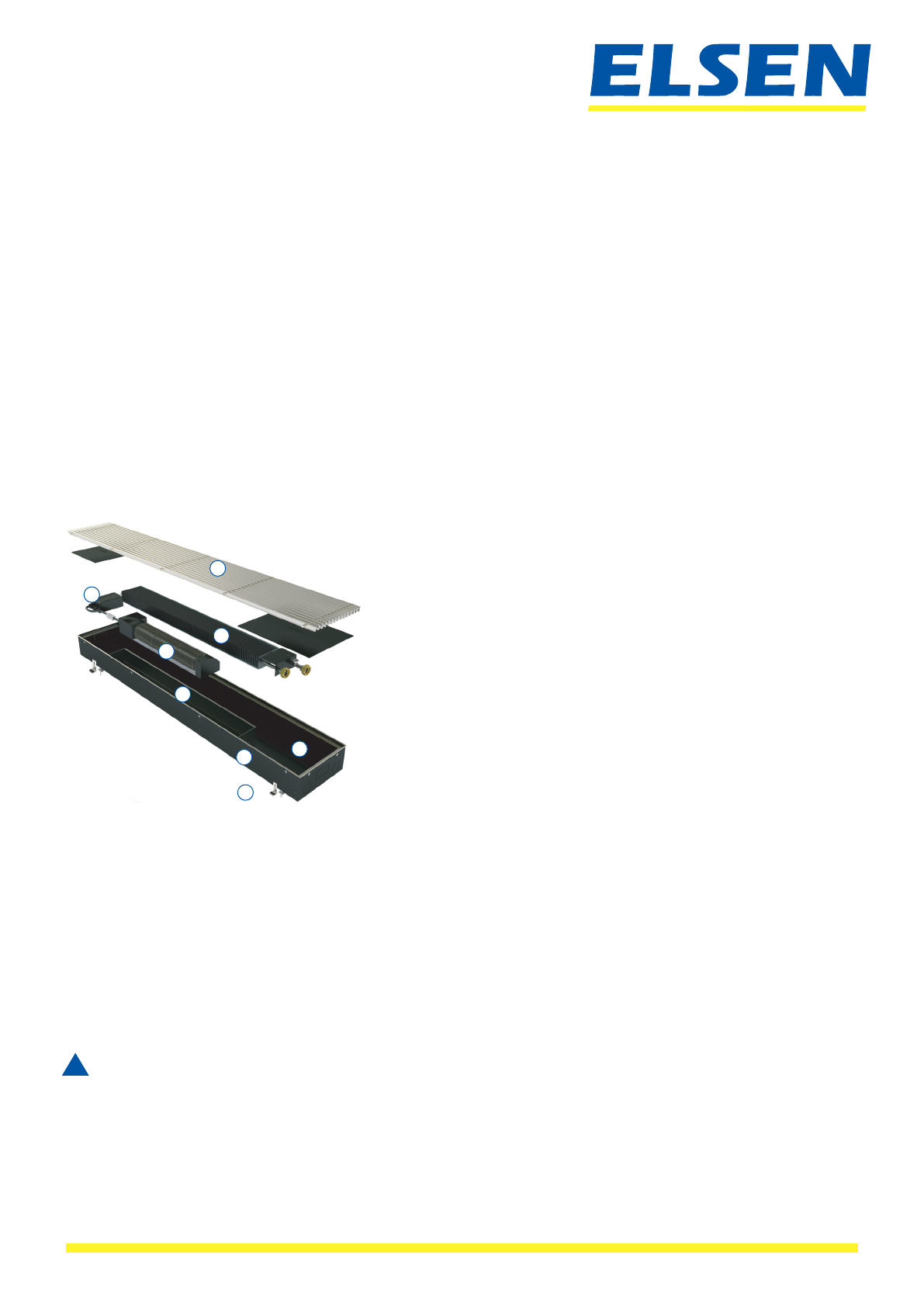

2. КОМПЛЕКТ ПОСТАВКИ

!

1

4

5

6

2

3

Для жилых помещений с дополнительными источниками тепла

 необходимо располагать конвектор вентиляторами к помещению.

Для  помещений  с  большой  площадью  остекления,  когда  конвек

-

тор  является  основным  источником  тепла,  необходимо  располагать  кон

-

вектор вентиляторами к окну.

Тепловая мощность конвектора ELSEN указана при расположении конвек

-

тора вентиляторами к помещению.

1

Корпус

1

2

Теплообменник с воздухоотводчиком

1

3

Декоративная решетка

1

4

Опорная рамка

1

5

Тангенциальный вентилятор

от 1 до 6

6

Блок питания

1

7

Крепежные ножки

2 (3)

8

Регулировочные болты

4 (6)

8

7
