Ротор
насоса
(
Последовательность
устранения
заедания
ротора
)
Рис
.12
1.
Снимите
верхнюю
часть
кожуха
.
2.
Открутите
в и н т ы
торцевой
крышки
фильтров
.
3.
С н и м и т е
т о р ц е в у ю
к р ы ш к у
фильтров
и
воздушные
фильтры
.
4.
Открутите
в и н т ы
плиты
насоса
.
5.
Снимите
плиту
насоса
.
6.
Извлеките
ротор
,
вкладыш
и
лопатки
ротора
.
7.
Проверьте
насос
на
загрязнения
.
П р и
н а л и ч и и
з а г р я з н е н и й
продуйте
насос
сжатым
воздухом
.
8.
Установите
вкладыш
и
ротор
.
9.
Проверьте
зазор
ротора
.
При
необходимости
отрегулируйте
зазор
на
0,076- 0,101
мм
(
см
.
рис
. 13).
Примечание
.
Проверните
ротор
на
полный
оборот
,
чтобы
убедиться
в
том
,
что
зазор
составляет
0,076-0,101
мм
в
самом
«
тесном
»
месте
.
В
случае
необходимости
,
отрегулируйте
зазор
.
10.
Установите
лопатки
ротора
,
плиту
насоса
,
воздушные
фильтры
и
торцевую
крышку
фильтров
.
11.
У с т а н о в и т е
з а щ и т н ы й
э к р а н
вентилятора
и
верхнюю
часть
кожуха
.
12.
Отрегулируйте
давление
насоса
.
П р и м е ч а ние
.
Е с л и
р о т о р
п о
-
п р е ж н е м у
з а е д а е т
,
в ы п о л н и т е
следующие
операции
.
13.
Выполните
операции
,
указанные
в
пунктах
1-6 (
см
.
выше
).
14.
Н а
п л о с к у ю
п о в е р х н о с т ь
положите
лист
мелкозернистой
абразивной
бумаги
(
зернистость
600).
Без
нажима
проведите
четыре
раза
ротором
по
бумаге
,
о п и с ы в а я
ф и г у р ы
т и п а
восьмерки
(
см
.
рис
. 14).
15.
Вновь
установите
вкладыш
и
ротор
.
16.
Выполните
операции
,
указанные
в
пунктах
10-12 (
см
.
выше
).

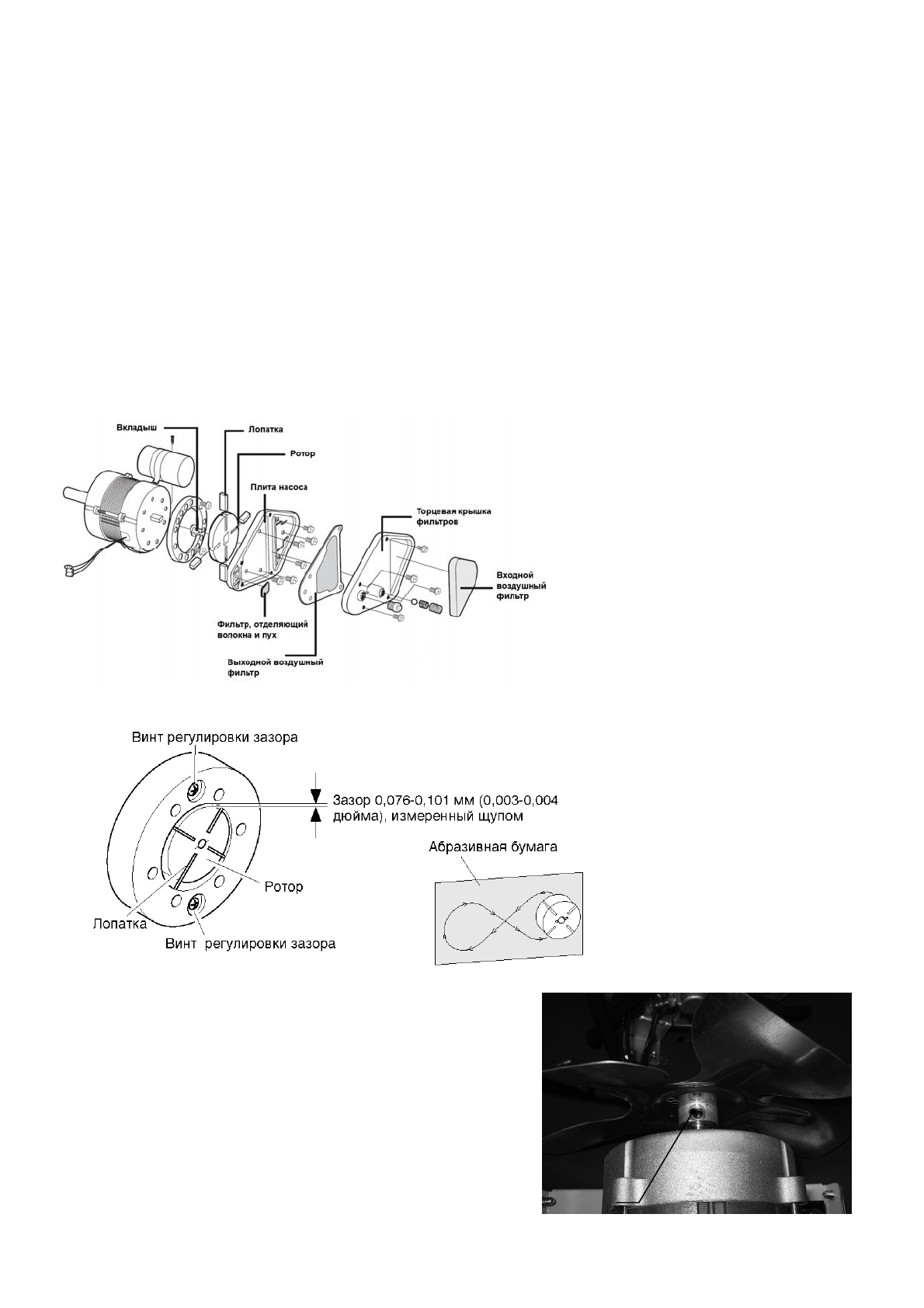

Рис
, 12.
Расположение
ротора
Рис
, 13,
Расположение
винтов
регулировки
зазора
Вентилятор
1.
Снимите
верхнюю
часть
кожуха
2.
Ослабьте
установочный
винт
(
поз
.11,
рис
.15),
крепящий
вентилятор
к
валу
электродвигателя
.
3.
С н и м и т е
в е н т и л я т о р
с
в а л а
электродвигателя
.
4.
П р о т р и т е
в е н т и л я т о р
м я г к о й
тканью
,
смоченной
керосином
или
растворителем
.
5.
Тщательно
просушите
вентилятор
.
6.
Н а д е н ь т е
в е н т и л я т о р
н а
в а л
электродвигателя
.
7.
Плотно
затяните
установочный
винт
(4,5-5,6
Нм
).
8.
У с т а н о в и т е
з а щ и т н ы й
э к р а н
вентилятора
и
верхнюю
часть
кожуха
.
Рис
.15
Вентилятор
Рис
, 14,
Зачистка
ротора
абразивной
бумагой
11
