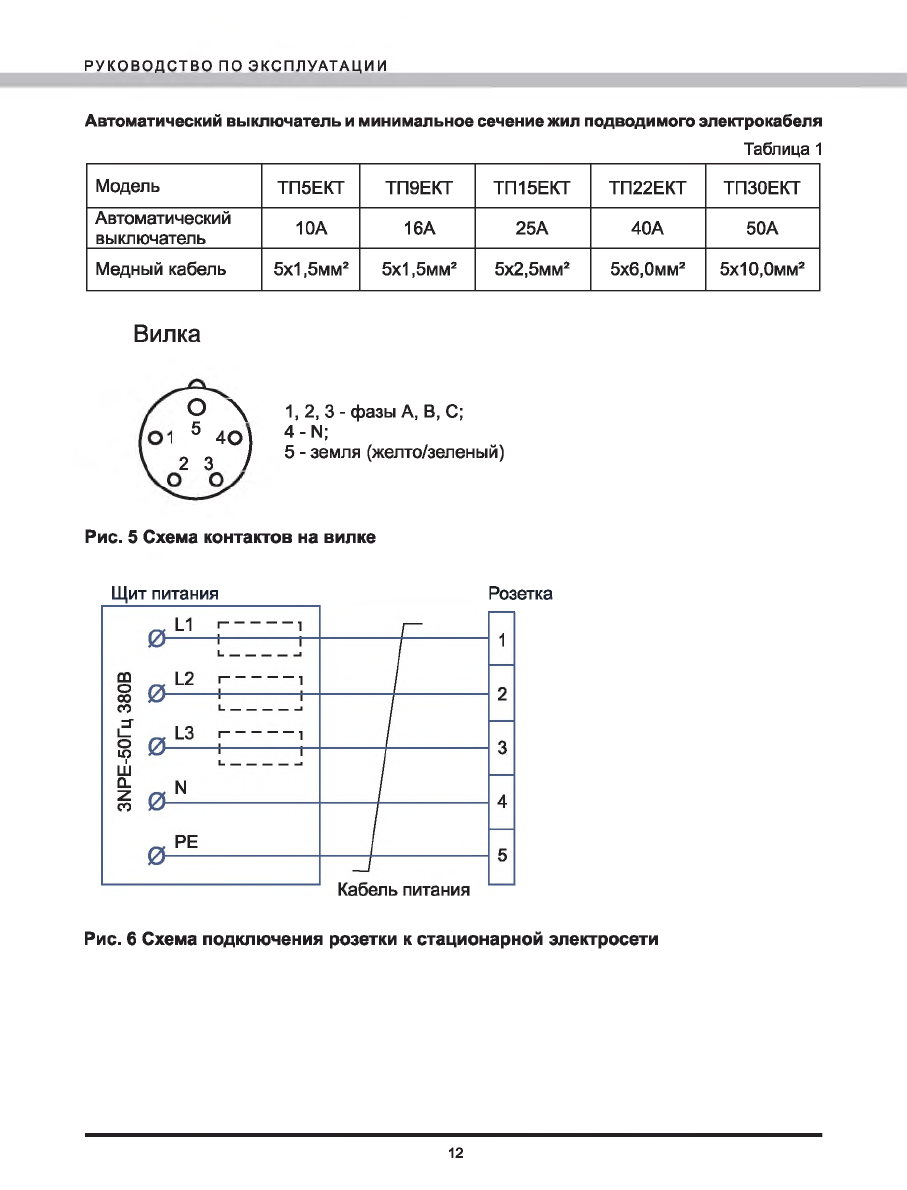

Автоматический вы кл ю ч ате л ь и минимальное сечение жил подводимого электрокабеля

Таблица  1

Р У К О В О Д С Т В О   п о   Э К С П Л У А Т А Ц И И

Модель

ТП5ЕКТ

ТП9ЕКТ

ТП15ЕКТ

ТП22ЕКТ

ТПЗОЕКТ

Автоматический

выключатель

10А

16А

25А

4 0А

50А

Медный  кабель

5 x1 ,5мм*

5 x1 ,5мм*

5х2,5мм*

5х6,0мм*

5x10,0мм*

Вилка

О

\

1 , 2 , 3 -  фазы А,  В,  С;

®  4 0 )

4 - N ;

2  3

/

5 - земля  (желто/зеленый)

Р ис.  5 С хема  к о н т а к т о в   на  в и л к е

Щит  питания

Розетка

Р ис.  6  С хема  п о д к л ю ч е н и я   р о з е т к и   к  с т а ц и о н а р н о й   э л е к т р о с е т и

12
