Р У К О В О Д С Т В О

п о

Э К С П Л У А Т А Ц И И

1. Вентилятор

2. Горелка

3. Газовый тракт

4. Дно

5. Корпус
6. Коробка
7. Кнопка включения
8. Пьезопрджиг
9. Решетка задняя

10. Ручка

11. Стенка задняя

12. Термостат
13. Термопара

14. Фиксатор кабеля

15. Электрод

1 6 . B

h h t

M 4

x

1 0 D I N 7 9 8 5

17. Винт М4х14 потай. ГОСТ 17475-80

18. Винт самонарезающий 3,9x10 DIN 7981

19. Шайба М4 увеличенная ГОСТ 6958-70

20. Ш айба гровер М4 ГОСТ 6402

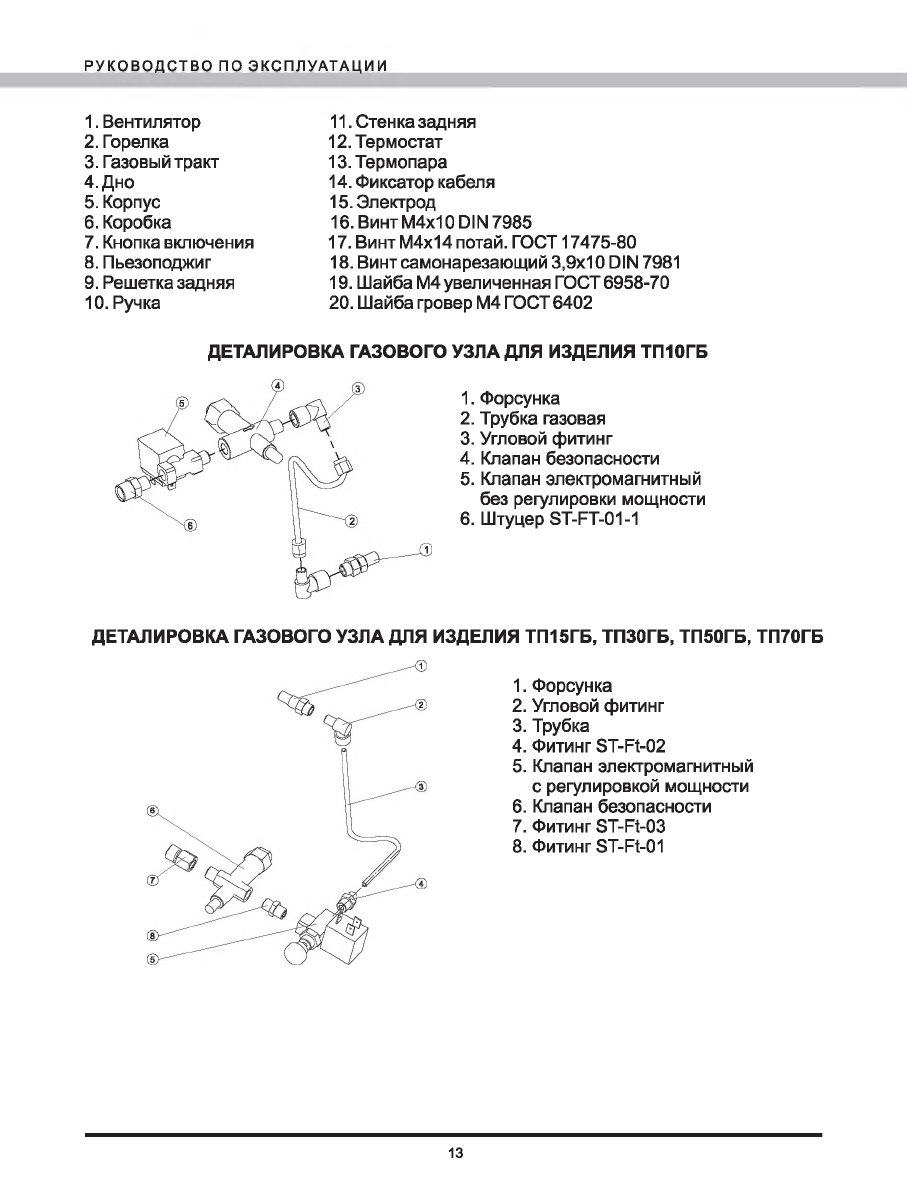

ДЕТАЛИРОВКА ГАЗОВОГО УЗЛА ДЛЯ ИЗДЕЛИЯ ТП10ГБ

1. Форсунка

2. Трубка газовая
3. Угловой фитинг

4. Клапан безопасности

5. Клапан электромагнитный

без регулировки мощности

6. Штуцер ST-FT-01-1

ДЕТАЛИРОВКА ГАЗОВОГО УЗЛА ДЛЯ ИЗДЕЛИЯ ТП15ГБ, ТПЗОГБ, ТП50ГБ, ТП70ГБ

1. Форсунка

2. Угловой фитинг

3. Трубка

4. Фитинг ST-Ft-02

5. Клапан электромагнитный

с регулировкой мощности

6.  Клапан  безопасности
7.  Фитинг ST-Ft-03
8.  Фитинг ST-Ft-01
