электрический обогреватель
5
Схемы монтажа

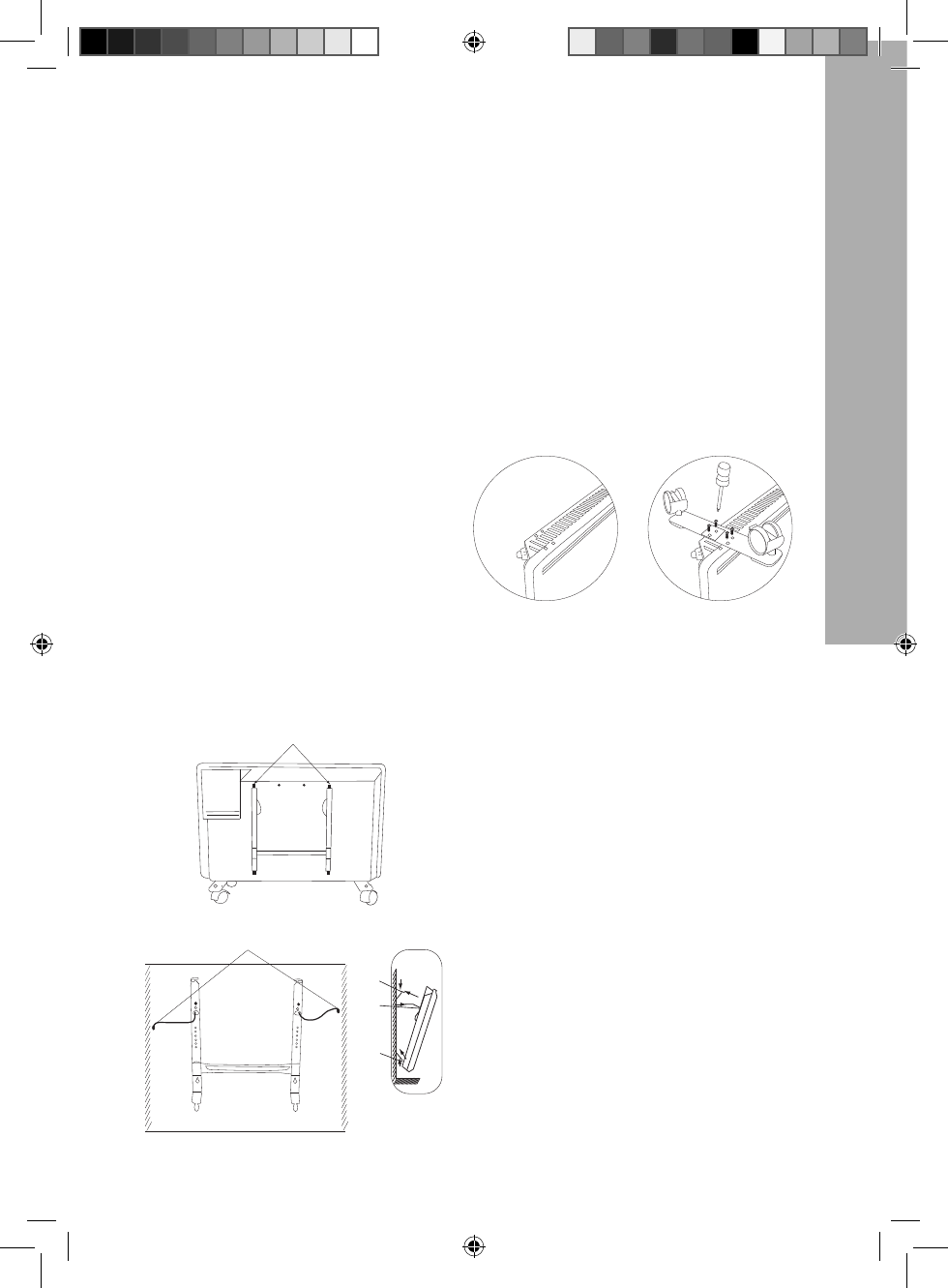

Настенная установка прибора:
• освободить настенный кронштейн от кон-
вектора, необходимо следующим образом:
– выкрутите сверху два фиксирующих
винта из защелок на кронштейне;
– нажмите на защелки и потяните крон-
штейн на себя нажав вниз на две
защелки (рис. 4);
• использовать кронштейн, в качестве
маркировки установочных размеров, при-
ложив его к стене;
• проверить горизонтальное положение
кронштейна, затем отметить и просвер-
лить отверстия;
• поместить кронштейн на стену и закре-
пить его (рис. 5);
• закрепить прибор на кронштейне необхо-
димо следующим образом (рис. 6):
– наденьте на кронштейн нижнюю часть
конвектора при помощи специальных
отверстий, расположенных в нижней
части конвектора (рис. 6, а);
– придерживая конвектор рукой, закрепите
гибкие растяжки (рис. 5) расположенные на
кронштейне, в специальных прямоугольных
отверстиях на конвекторе (рис. 6, б);
– наденьте верхнюю часть конвектора на
кронштейн, зафиксировав его при помо-
щи защелок на кронштейне (рис. 6, в);
– закрутите фиксирующие винты в
защелки на кронштейне.
Рис. 4
Рис. 5
Рис. 6
Напольная установка прибора
Прибор может быть поставлен на специаль-
ные ножки для свободного перемещения по
комнате.
Крепление комплекта опорных ножек осу-
ществляется следующим образом:
• перевернуть конвектор нижней частью
кверху (рис. 7);
• взять одну из опорных ножек с роликами;
• приложить планку опорной ножки к месту
крепления на конвекторе так, чтобы
выпуклая часть планки прилегала плот-
но к корпусу конвектора и находилась
ближе к его задней стенке, винтовые
отверстия должны совпасть (рис.8)
Прибор может быть поставлен на специальные
ножки для свободного перемещения по комнате.
Рис. 7
Рис. 8
Система безопасности
Прибор оснащен защитным выключателем
(датчиком от перегрева), срабатывающим при
перегреве конвектора изнутри. Обогреватель
автоматически отключается, когда он достига-
ет состояния перегрева.
Когда обогреватель охладится до достаточно-
го уровня, он снова автоматически включится.
Если на дисплее появляются сообщения об
ошибках – Е1, Е2, Е3 и Е4 – то прибор автома-
тически прекращает нагрев. Никакие кнопки
не будут работать до тех пор, пока ошибка
не будет удалена. Е1 означает незамкнутый
(разомкнутый) электрический контур сенсора
блока управления (регулирующего сенсора).
Е2 – короткое замыкание сенсора блока
управления. Е3 – ошибка, если температура
окружающей среды меньше минус 25°С. Е4 –
ошибка, если температура окружающей среды
выше +40°С. При возникновении ошибок Е1,
Е2 необходимо обращаться в сервис. При воз-
никновении ошибок Е3, Е4 в случае, если тем-
пература окружающей среды меньше –25°С,
либо больше +40°С, то в сервис обращаться
не нужно. Если температура не попадает в
этот диапазон – необходимо обратиться в
сервис.
защелки
гибкие растяжки
a
б
в
