8

  electrolux

электрический обогреватель

9

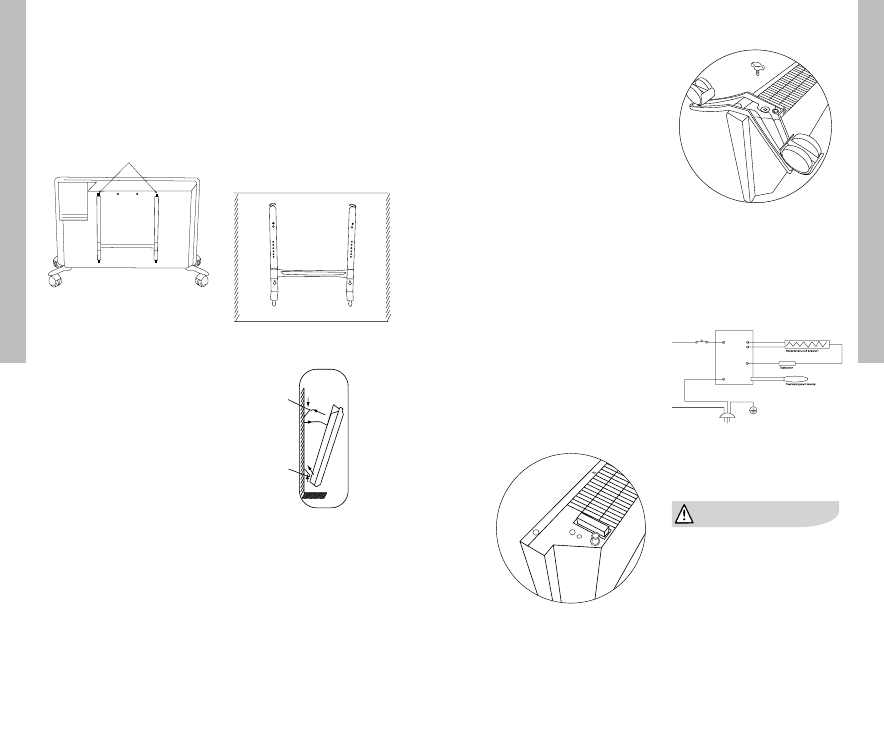

вектора, необходимо
следующим образом:
нажмите на защелки и
потяните кронштейн на
себя нажав вниз на две
защелки (рис. 4);

защелки

Рис. 4

•  использовать крон-

штейн, в качестве мар-
кировки установочных
размеров, приложив его
к стене;

•  проверить горизонталь-

ное положение крон-
штейна, затем отметить и
просверлить отверстия;

•  поместить кронштейн

на стену и закрепить его
(рис. 5);

•  закрепить прибор на

кронштейне необходи-
мо следующим образом
(рис. 6):

– наденьте на кронштейн

нижнюю часть кон-
вектора при помощи
специальных отверстий,
расположенных в ниж-
ней части конвектора
(рис. 6, а);

– наденьте верхнюю часть

конвектора на крон-
штейн, зафиксировав
его при помощи защелок
на кронштейне (рис. 6, б);

– закрутите фиксирующие

винты в защелки на
кронштейне.

Рис. 5

a

б

Рис. 6

Напольная установка
прибора

Прибор может быть
поставлен на специаль-
ные шасси для свобод-
ного перемещения по
комнате.
Крепление комплекта

опорных шасси осуще-
ствляется следующим
образом:
•  перевернуть конвектор

нижней частью кверху
(рис. 7);

•  взять одну из опорных

шасси с роликами;

•  приложить планку опор-

ной шасси к месту креп-
ления на конвекторе так,
чтобы выпуклая часть
планки прилегала плотно
к корпусу конвектора и
находилась ближе к его
задней стенке, винтовое
отверстие должно сов-
падать (рис.8);

•  закрепите опорные

шасси с помощью
пластиковых полуобо-
ротных креплений, вхо-
дящих в комплектацию.

Рис. 7

Рис. 8

Принципиальная
электрическая схема
(рис. 9)

L

N

Рис. 9

L / N – фаза /нейтраль

•  Не накрывайте прибор,

когда он работает. Не
сушите на нем одежду
и любые другие ткани
и материалы. Это
может привести к его
перегреву, выходу из
строя или причинить
