8

  electrolux

•  использовать кронштейн, в

качестве маркировки устано-
вочных размеров, приложив
его к стене;

•  проверить горизонтальное поло-

жение кронштейна, затем отме-
тить и просверлить отверстия;

•  поместить кронштейн на стену

и закрепить его (рис. 5);

•  закрепить прибор на кронш-

тейне необходимо следующим
образом (рис. 6):

– наденьте на кронштейн ниж-

нюю часть конвек тора при
помощи специальных отверс-
тий, расположенных в нижней
части конвек тора (рис. 6, а);

– придержива я конвек тор

рукой, закрепите гибкие рас-
тяжки (рис. 5) расположенные
на кронштейне, в специа ль-
ных прямоугольных отверсти-
ях на конвек торе (рис. 6, б);

– наденьте верхнюю часть кон-

вектора на кронштейн, зафик-
сировав его при помощи заще-
лок на кронштейне (рис. 6, в);

– закрутите фиксирующие винты

в защелки на кронштейне.

гибкие растяжки

a

б

в

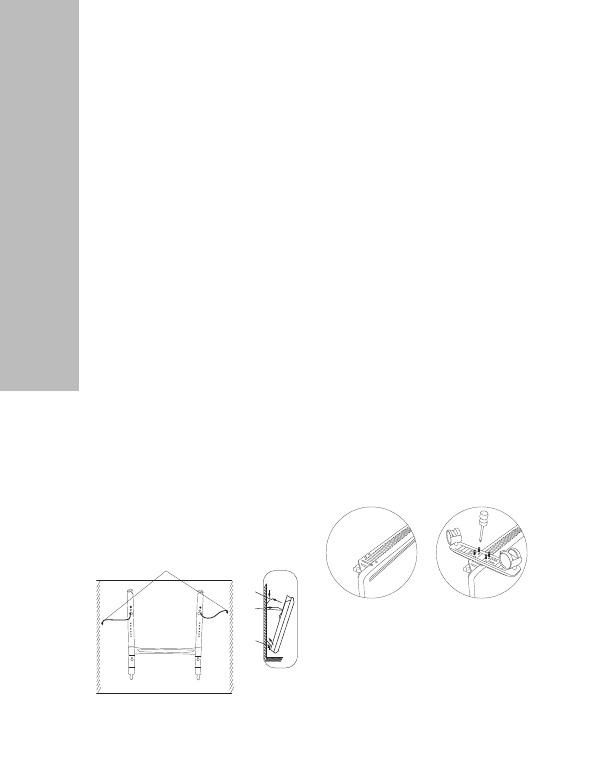

Рис. 5

Рис. 6

Напольная установка
прибора

Прибор может быть поставлен
на специа льные ножки д ля
свободного перемещения по
комнате.
Крепление комплек та опорных
ножек осуществляется следую-
щим образом:
•  переверну ть конвек тор ниж-

ней частью кверх у (рис. 7);

•  взять одну из опорных ножек

с роликами;

•  приложить планк у опорной

ножки к мест у крепления на
конвек торе так, чтобы выпук-
ла я часть планки прилега ла
плотно к корпусу конвек тора
и на ходилась ближе к его
за дней стенке, винтовые
отверстия должны совпасть
(рис.8);

•  закрепите опорные ножки с

помощью винтов, вход ящих в
комплек тацию.

Рис. 7

Рис. 8
