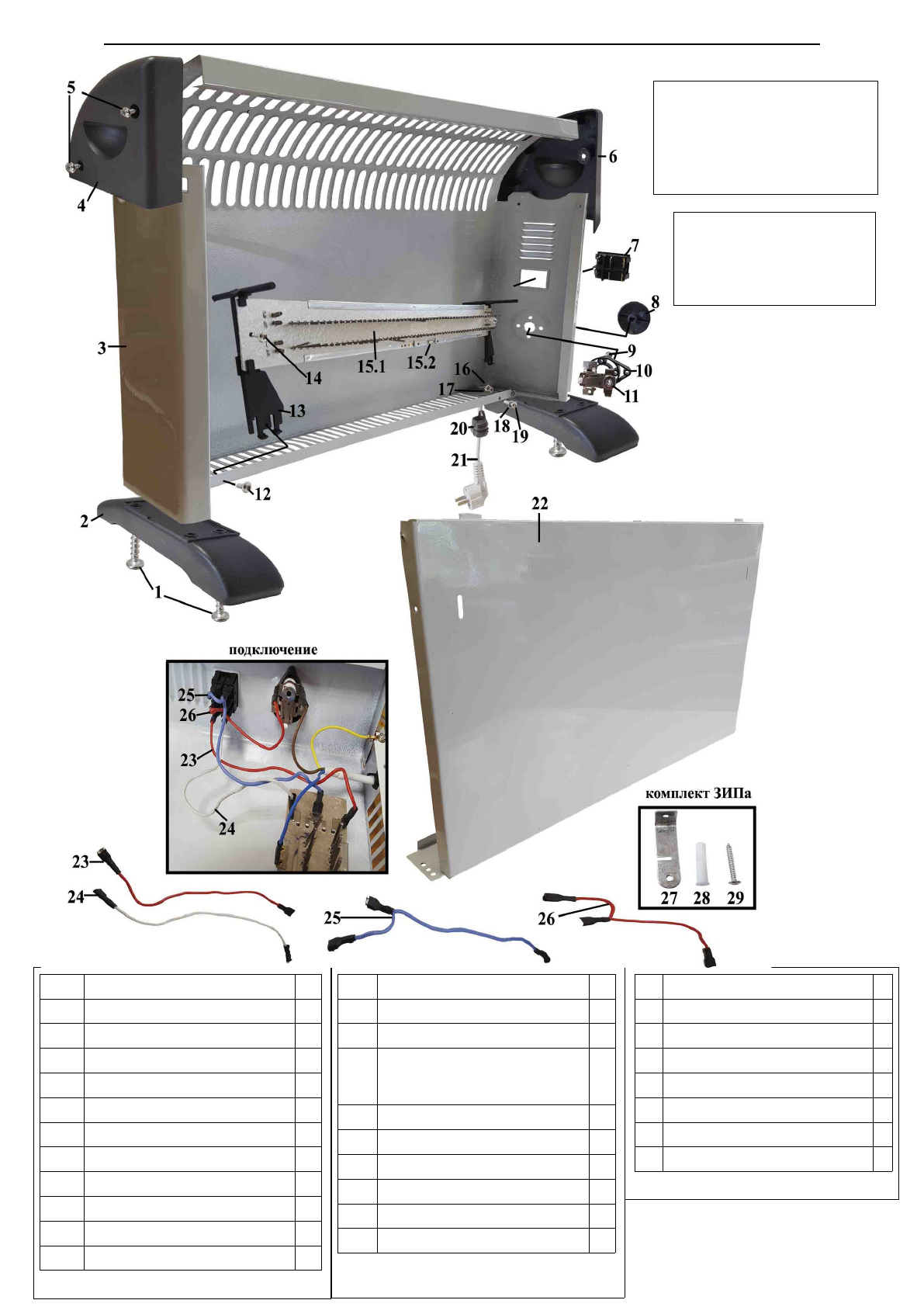

Перечень основных деталей и узлов конвектора электрического КЭ-1-02
П
Наименование
К
1
Винт саморез 3,5х12
4
2
Ножка (пластик)
2
3
Корпус (металл)
1
4
Накладка левая (пластик)
1
5
Винт саморез 3,5х10
10
6
Накладка правая (пластик)
1
7
Выключатель 16А-250В KCD4
1
8
Ручка терморегулятора
1
9
Винт М4х16
2
10
Изолятор (b=12 мм)
1
11
Терморегулятор KST220
1
12
Винт саморез 3х7
2
13
Кронштейн (пластик)
2
14
Винт саморез 3х7
2
15
15.1
15.2
ТЭН в сборе
тэн НР200
термопредохранитель 157Сº
1
1
16
Гайка М4
1
17
Шайба 4
1
18
Шайба пружинная 4
1
19
Винт М4х8
1
20
Фиксатор сетевого шнура
1
21
Сетевой шнур 3х0,75 мм², 1,5м
1
22 Крышка задняя (металл)
1
23 Проводник красный 2-е клеммы
1
24 Проводник белый 2-е клеммы
1
25 Проводник синий 3-и клеммы
1
26 Проводник красный 3-и клеммы
1
27 Кронштейн (ЗИП)
4
28 Дюбель 7х36 (ЗИП)
4
29 Винт саморез 4х33 (ЗИП)
4
Утверждаю
Начальник отдела
технического обеспечения
____________Козлов П.А.
«___»___________20___ г.
Согласовано
Инженер________Петров В.Г
Исполнитель:
Инженер______Яковенков И.К.
