- Переносная установка с ножками разрешена только для электронных приборов с розеткой ( Рисунки
❺
&
❿
).
- Прибор должен быть установлен на горизонтальной поверхности. Обратитесь к инструкции по установке ножек
(реф. 517003).
1.3.2
Прибор с креплением на стену
1.3.2.1 Приготовление
- Крепление на стену распространяется на все механические и электронные приборы.
a
. Открепите кронштейн крепления от прибора
(Рисунки
❻
)
- Положите прибор на ровную поверхность решеткой-жалюзи вниз. При помощи плоской отвертки осторожно
подденьте один угол кронштейна, чтобы не деформировать его. Поднимите одну сторону кронштейна под углом 45°
и выньте вторую сторону кронштейна.
.
b.
Установите кронштейн на стене
(Рисунок
❼
)
Расположите кронштейн у стены на уровне пола. Наметьте точки сверления
А
для нижних отверстий кронштейна.
Приподнимите кронштейн, совместив отметки с нижними отверстиями кронштейна, после чего наметьте оставшиеся
два места для верхних отверстий кронштейна
В
. Просверлите отверстия и зафиксируйте кронштейн на стене при
помощи дюбелей и винтов. Не забудьте вставить прокладки между кронштейном и стеной при необходимости.
Установите и закрепите настенные кронштейны.
1.3.2.2 Электрическое подключение
- Прибор предназначен для сети 220 – 230 В 50 Гц/60 Гц.
1.3.2.2.1.
Прибор без вилки:
Нагревательный прибор должен быть подключен к электросети двойным кабелем для механических приборов и
тройным для электронных (коричневый = фаза, синий = нетраль, черный = управляющий провод)
- Во влажных помещениях, таких как ванная комната и кухня электрическая розетка должна быть установлена
минимум в 25 см от пола. Подключение электропитания должно быть произведено через защитный двухполюсный
выключатель с расстояниями между контактами не менее 3 мм.
- Соединение с заземлением запрещено / Не подключать управляющий провод (черный) к заземлению. Ведущее или
ведомое устройство может быть подключено через устройство защитного отключения (УЗО) 30 мА (например, для
ванной комнаты).

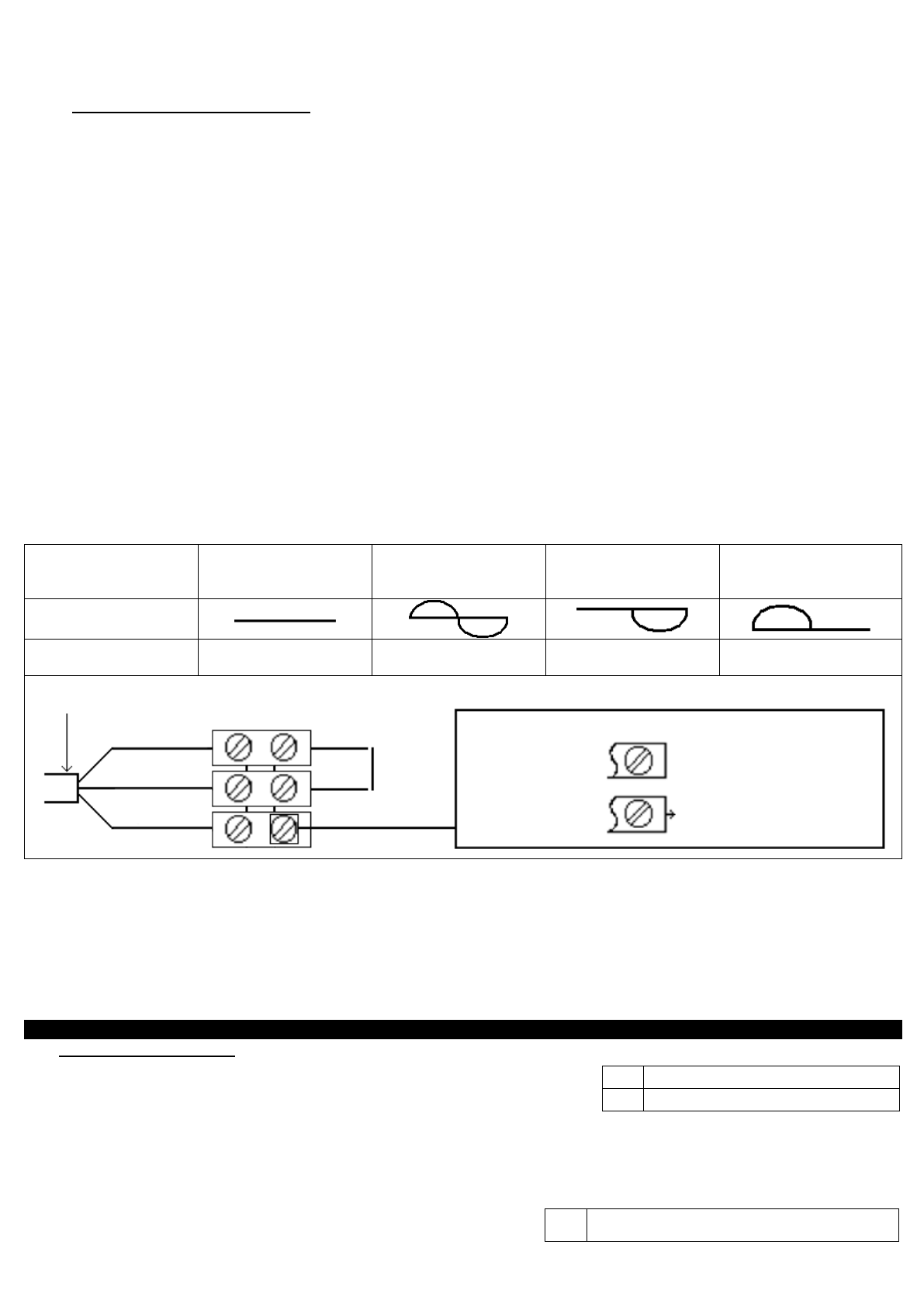

Принятая команда
Отсутствие сигнала Полное чередование
U = 220 - 230 В
Отрицательное
получередование
– U/2
Положительное
получередование
+ U/2
Осциллограф
эталон/нейтр. сигнал
Полученный режим
КОМФОРТ
ЭКОНОМ
АНТИЗАМЕРЗАНИЕ
ОТКЛЮЧЕНИЕ
НАГРЕВАТЕЛЯ
1.3.2.2.2.
Прибор с вилкой:
ВНИМАНИЕ
: Эти приборы не могут быть установлены в фиксированном положении на французском рынке.
1.3.2.3
Установка прибора на кронштейне
(Рисунок
❽
)
- Поставьте прибор на нижние выступы кронштейна
C
. Прижмите прибор к верхним выступам кронштейна
D
.
Защелкните конвектор на кронштейне по направлению сверху вниз. Чтобы снять прибор с кронштейна, с помощью
плоской отвертки нажмите на язычок (в левом верхнем углу кронштейна) к стене. Поднимите прибор, держа язычок
с помощью отвертки. Подтолкните его вперед, затем снимите с выступов
C
.
2. Использование
2.1
Механический прибор
(Рисунок
❾
, сверить с таблицей)
2.1.1
Как установить режим Комфорт?
-
Для установки температуры
Комфорт
, поставьте переключатель
E
на
I
,
установите ручку контроля
F
и подождите, пока температура
стабилизируется.
2.1.2 Как установить режим АНТИЗАМЕРЗАНИЕ?
- Для режима
АНТИЗАМЕРЗАНИЕ
, поставьте переключатель
E
на
I
, и установите ручку контроля F на минимум.
Ручка контроля позволяет поддерживать температуру примерно +7°C в комнате, когда вы отсутствуете
продолжительное время (более 24 часов).
E
Выключатель
I/0
F
Ручка контроля температуры
G
Индикатор нагрева. Он показывает периоды,
когда работает сопротивление.
Со
Ноль = Синий
Фаза = Коричневый
Управляющий кабель = Черный
Кабель нагревательного прибора
Фаза
Ноль
Электри-
ческая
сеть
1
st
случай: один
нагреватель
2
nd
случай: несколько
нагревателей
Устройство без управления
Управляющий провод не
подключен
Для приборов с центральным
програмированием
2
возможных случая:
Характеристики
