Устройство прибора

Устройство прибора

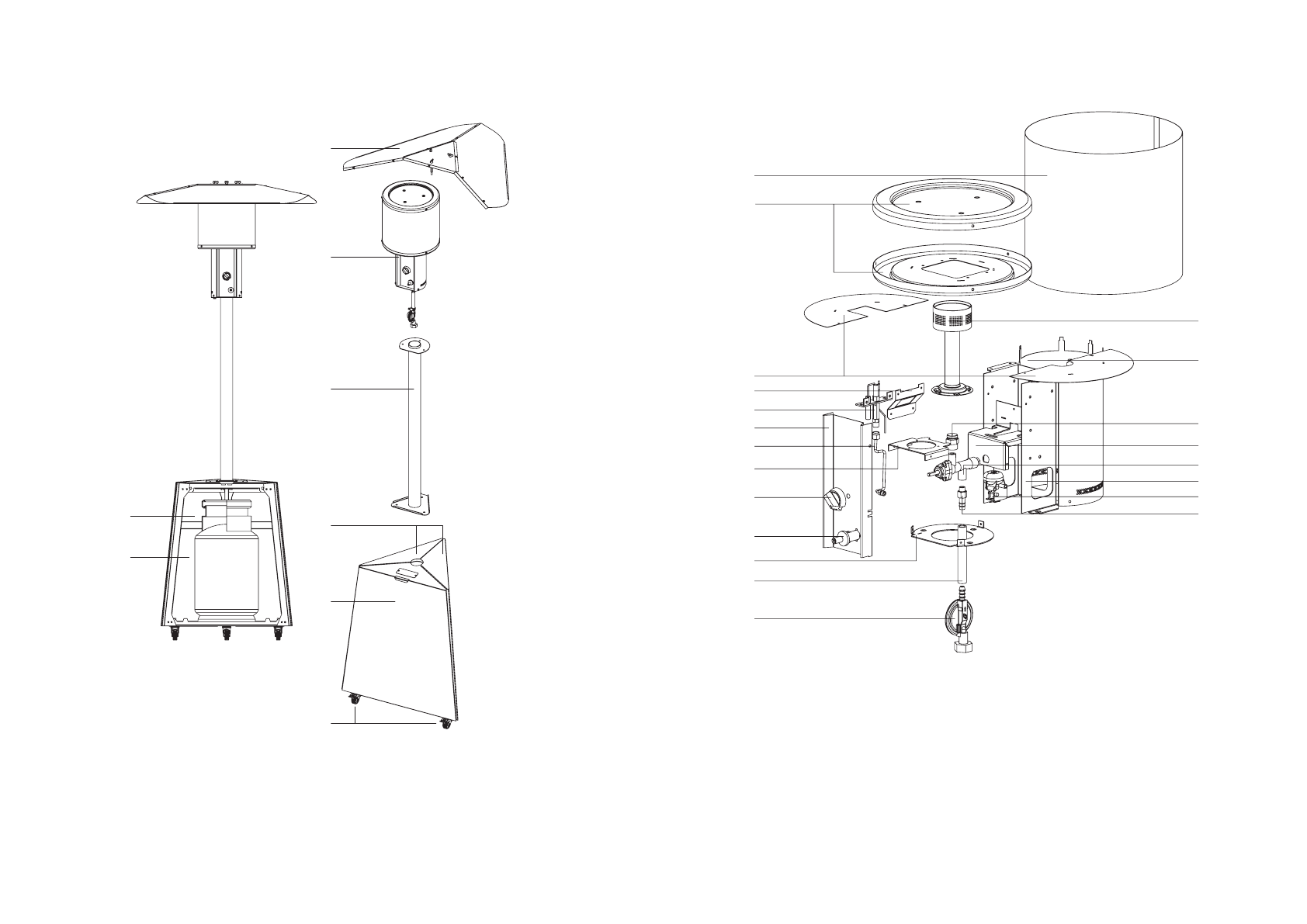

Рис. 2 –  устройство модели

Рис.  3 – Устройство блока управления модели

Устройство прибора

7

5

8

6

1

4

3

2

1. Основание нижнее газового грибка;

2. Козырек;

3. Дожигатель;

4. Опора дожигателя;

5. Боковая крышка съемная;

1.   Решетка дожигателя;

2.   Обода дожигателя;

3.   Отражающая панель;

4.    Крепление ODS датчика;

5.   Датчик ODS;

6.   Лицевая панель;

7.   Трубка фитиля;

8.   Крепление горелки;

9.   Регулировочная ручка;

10. Пьезоподжиг;

11. Основание;

6. Боковая крышка несъемная (2 шт.);

7.  Цепь  в  лавсановой обмотке с двумя  карабинами

для  фиксации газового  баллона;

8.  Колеса со стопорами.

12. Газовый

шланг;

13. Редуктор;

14.   Горелка;

15.  Корпус блока управления;

16. Форсунка;

17.  Крепление газовых элементов;

18 .  Газовый  клапан;

19 .  Кронштейн;

20. Датчик

опрокидывания;

21. Штуцер.

Устройство блока управления

1

2

14

15

3

4

5

16

17

18

19

20

21

6

7

8

9

10

11

12

13
