18

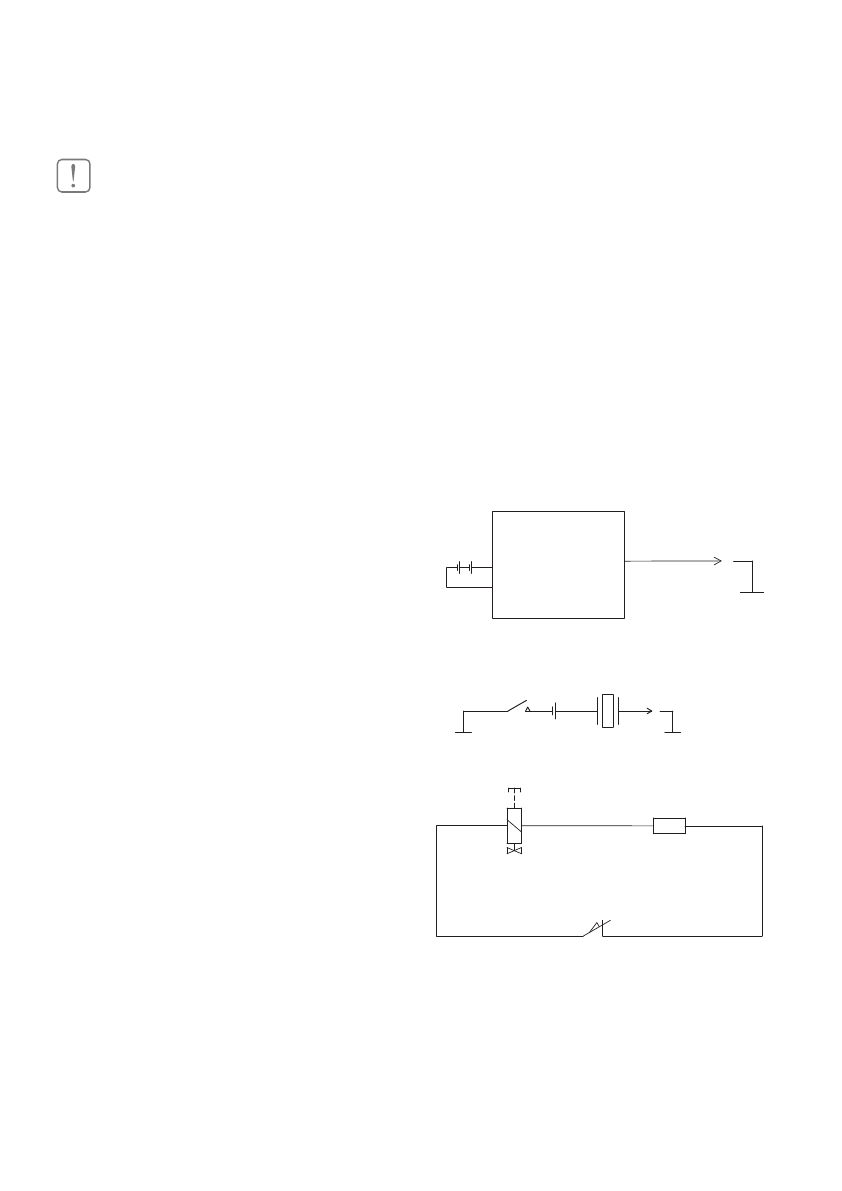

Цепь зажигания BOGH 15E

Цепь зажигания BOGH 15

Цепь защиты от утечки газа BOGH 15, BOGH 15E

G1

S1

SQ1

Блок

управления

BQ1

GB3 GB2

SA1

GB1

1.5V

BQ1

11. Транспортировка и хранение

ВАЖНО!

Никогда  не  храните  прибор  вместе  с  одним
или более газовым баллоном.
Если обогреватель не используется в течение
длительного времени (смены времен года или
по  другим  причинам),  следуйте  инструкциям
ниже:
•  Хранить прибор можно как в собранном, так
и разобранном транспортном виде.
•  Храните прибор в сухом месте, защищенном
от возможных повреждений.
•  Всегда  закрывайте  блок  горелки  и  основа-
ние, чтобы избежать попадания паутины, пыли
и т.д.
•  После  длительного  хранения,  необходимо
осмотреть  прибор  на  наличие  повреждений  и
полноту комплектности, а так же очистить при-
бор от пыли и пр.

12. Комплектация

-

Колба стеклянная в индивидуальной

упаковке;
- Основание среднее газового фонаря в
сборе с блоком управления;
- Основание нижнее газового фонаря;
- Дожигатель в сборе со стойками
козырька;
- Козырек разборный
- Крышка боковая съемная;
- Крышка боковая несъемная (2 шт.);
- Профиль верхний (3 шт.);
- Решетка защитная (3 шт.);
- Планка для решетки верхняя (3 шт.);
- Винт М4 (24 шт.), винт М4 с потайной
головкой (4 шт.) предварительно закру-
чены в посадочные отверстия;
- Батарейка типа АА (только для модели
BOGH-15);

- Гайка-барашек М6 (3 шт.);
- Батарейка типа ААА (2 шт.) (только для
модели BOGH-15Е);
- Батарейка типа D (LR20) (2 шт.) (только
для модели BOGH-15Е);
- Цепь в лавсановой обмотке с двумя
карабинами для фиксации газового бал-
лона;
- Инструкция с гарантийным талоном;
- Упаковка.

13. Схема электрическая принци-
пиальная модели BOGH-15,
BOGH-15Е

Рис.24 - Схема электрическая принципиальная

GB2, GB3 - батарейка 1,5В (тип D (LR20));
GB1 - батарейка 1,5В (тип АА);
BQ1 - электрод зажигания;
G1 - клапан безопасности;
S1 - термопара;
