ВНИМАНИЕ!
При длительном нахождении в зоне обогрева рас-
стояние от обогревателя до человека или животного
при температуре воздуха в помещении ниже +11°С
должно быть не менее 1,1 м для BIH-T2-1.5; не менее
2,0 м для BIH-T2-4.5.
Монтаж обогревателей BIH-T2-1.5
В комплекте с прибором поставляются кронштейны
для крепления к стене и к прибору. Также в комплек-
те поставки герметичый коннектор для подключе-
ния прибора к штепсельной вилке либо к стацио-
нарной проводке.

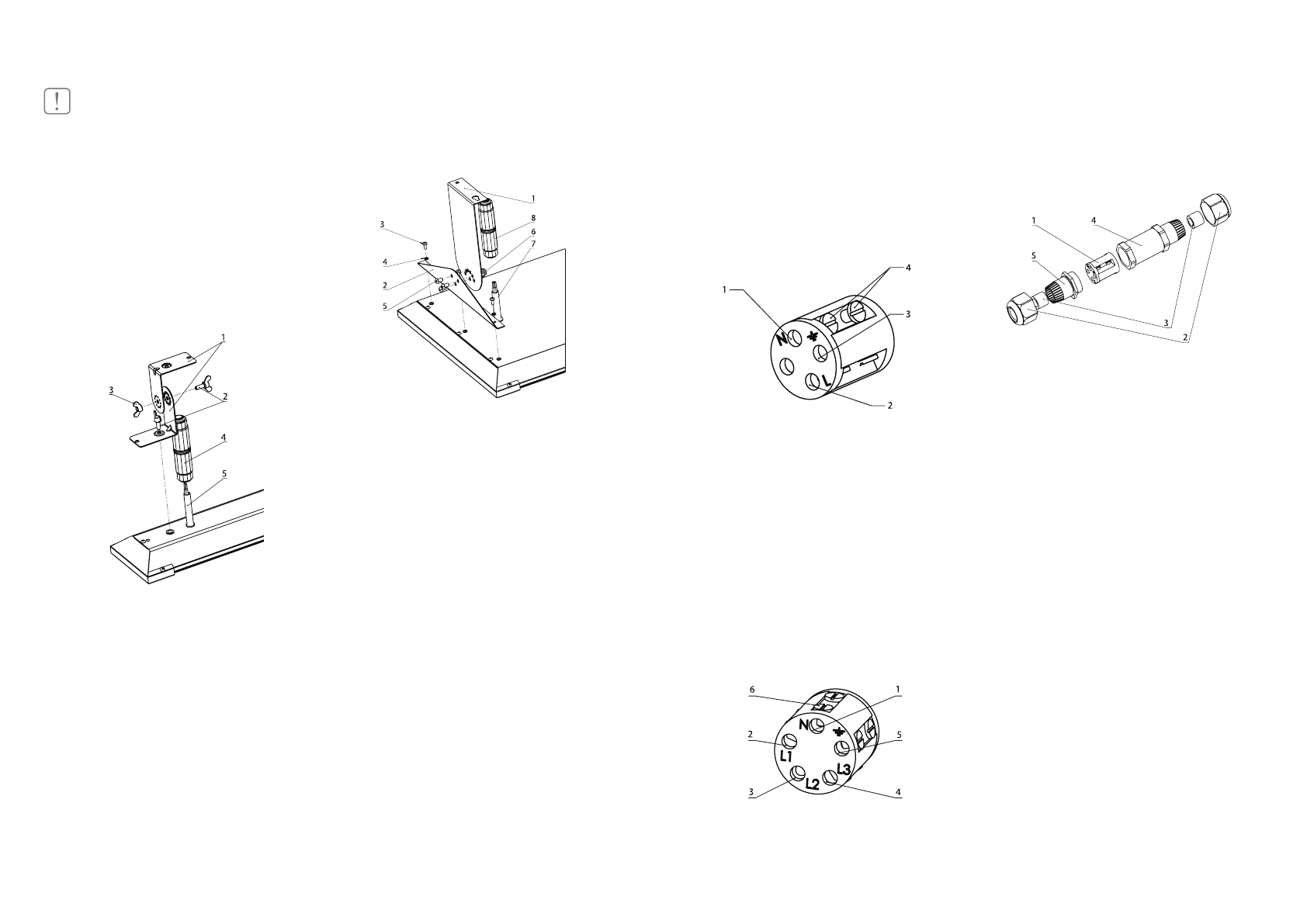

Рис. 4
1 – Кронштейны крепления
2 – Барашковый винт
3 – Барашковая гайка
4 – Герметичная клеммная колодка
5 – Кабель для подключения
В соответствии с расстояниями между шурупами,
просверлите в стене/потолке отверстия, вставьте 2
дюбеля и закрутите 2 шурупа. На задней части при-
бора имеются 2 отверстия с резьбой. Соедините
две детали каждого кронштейна между собой с по-
мощью барашковых винтов и гаек М6. Прикрутите
кронштейны к прибору барашковыми винтами М6.
Закрепите прибор в сборе с кронштейнами на стене
или потолке. Подвесьте прибор на выбранную по-
верхность строго параллельно полу.
Монтаж обогревателей BIH-T2-4.5
В комплекте с прибором поставляются кронштей ны
для крепления к стене и к прибору. Также в комплек-
те поставки герметичый коннектор для подключе-
ния прибора к вилке либо к ста ционарной проводке.
Рис. 5
1 – Кронштейны крепления к потолку
2 – Кронштейны крепления к прибору
3 – Винт М4
4 – Шайба-гровер
5 – Винт М6
6 – Фланцевая гайка М6
7 – Кабель для подключения
8 – Герметичная клеммная колодка
По отверстиям в кронштейнах крепления к потол-
ку (поз.1) определить места крепления в элементах
строительных конструкции, к которым будет под-
вешиваться обогреватель. Просверлите в стене/
потолке отверстия, вставьте 4 дюбеля и закрутите
2 шурупа. Кронштейн крепления к прибору (поз.2)
прикрепить к корпусу при помощи Винта М4 (поз.
3) и Шайбы-гровер (поз.4). Соединить между собой
кронштейны (поз. 1 и поз. 2) при помощи Винта М6
(поз. 5) и фланцевой гайки М6 (поз. 6). Установите
обогреватель на подготовленные крепления и за-
крутите оставшиеся два шурупа.
ПРИ МЕ ЧА НИЕ
В зависимости от материала и устройства потолоч-
ных конструкций, обогреватель крепится на соот-
ветствующие крепежные элементы, выбираемые из
условия прочности. Прочность потолка, либо кон-
струкций, на которые крепится обогреватель, долж-
на быть достаточной, чтобы выдерживать 5-кратную
массу обогревателя.
Подключение обогревателей BIH-T2-1.5
Подключение обогревателей к стационарной про-
водке 230 В производится кабелем с сечением жил
не менее 1,0 мм2 через клеммную колодку в соответ-
ствии с рис. 6.
Рис. 6
1 – Отверстие для подключения нейтрального
провода (синий провод)
2 – Отверстие для подключения фазы
(красный провод)
3 – Отверстие для подключения заземления
(желто-зеленого провода)
4 – Винты
Подключение обогревателей BIH-T2-1.5
Подключение обогревателей к стационарной про-
водке 400 В производится кабелем с сечением жил
не менее 1,0 мм2 через клеммную колодку в соот-
ветствии с рис. 7.
Рис. 7
1 – Отверстие для подключения нейтрального
провода (синий провод)
2-4 – Отверстие для подключения фазы
(красный провод)
5 – Отверстие для подключения заземления
(желто-зеленый провод)
6 – Винты
Рис. 8
1 – Барабан к клеммной колодки
2 – Торцевые крышки
3 – Резиновое уплотнительное кольцо
4 – Корпус герметичной клеммной колодки
5 – Ответная часть корпуса герметичной
клеммной колодки
Колодка снабжена резиновыми уплотнительны ми
кольцами и торцевыми крышками для герме тичной
фиксации кабеля. Внутри корпуса герме
тичной
клеммной колодки находится барабан, с помощью
которого подключаются фазные и ней тральные про-
вода, выведенные из корпуса при бора.
Для подключения прибора необходимо отвер-
нуть торцевые крышки (поз. 2) и ответную часть
корпуса (поз. 5), достать барабан (поз. 1), ослабить
винты. Продеть через торцевую крышку (поз. 2) и
резиновое уплотнительное кольцо (поз. 3) про вод
подключения, выведенный из корпуса при
бора.
Подключить провод в соответствии с Рис. 5 или Рис.
6 (в зависимости от модели прибора) и затянуть
винты на барабане. С обратной стороны барабана
необходимо подключить провод от ста ционарной
проводки в соответствии с маркиров кой, предвари-
тельно продев его через торцевую крышку (поз. 2),
резиновое уплотнительное коль цо (поз. 3) и корпус
(поз. 4). Поместить барабан (поз. 1) в корпус (поз.4),
закрутить ответную часть корпуса (поз. 5) и торце-
вые крышки (поз. 2) с обе их сторон.
