ВНИМАНИЕ!

При длительном нахождении в зоне обогре-
ва расстояние от обогревателя до челове-
ка или животного при температуре возду-
ха в помещении ниже +11  °С должно быть
не менее 1,1  м для BIH-T-1.0-E, BIH-T-1.5-E
и BIH-T-2.0-E; не менее 2,0 м для BIH-T-3.0,
BIH-T-4.5 и BIH-T-6.0.

Монтаж обогревателей BIH-T-1.0-E,
BIH-T-1.5-E и BIH-T-2.0-E

1.  Для монтажа на обогревателях имеются

откидные кронштейны.

2.  На каждом кронштейне имеются три от-

верстия для крепления обогревателя.
Обогреватель может крепиться за суще-
ствующие отверстия в кронштейнах лю-
бым удобным способом, удовлетворяю-
щим требованиям безопасности.

ПРИМЕЧАНИЕ

В зависимости от материала и устройства по-
толочных конструкций, обогреватель крепится
на соответствующие крепежные элементы, вы-
бираемые из условия прочности. Прочность по-
толка, либо конструкций, на которые крепится
обогреватель, должна быть достаточной, чтобы
выдерживать 5-кратную массу обогревателя.

Подключение обогревателей BIH-T-1.0-E,
BIH-T-1.5-E и BIH-T-2.0-E

Подключение обогревателей к стационар-
ной проводке производить кабелем с сече-
нием жил не менее 1,5 мм

2

 через клеммную

колодку.

ПРИМЕЧАНИЕ

При монтаже двух и более обогревателей долж-
но быть обеспечено их параллельное подключе-
ние к стационарной проводке и установка кабе-
лей и выключателя на общий суммарный ток и
соответствующего автомата защиты.

Монтаж  обогревателей  BIH-T-3.0,  BIH-T-4.5
и BIH-T-6.0

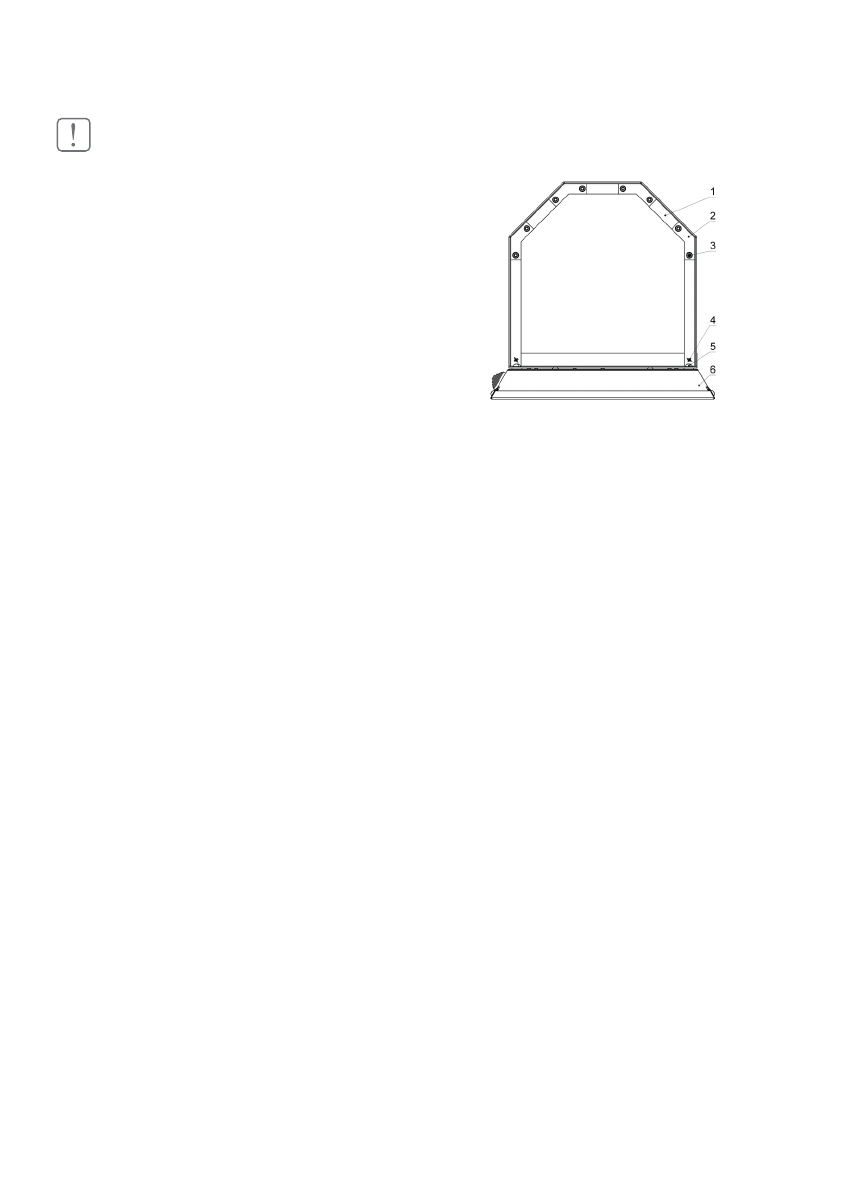

Рис. 4

1 – кронштейн;
2 – усилитель кронштейна;
3 – винт М4х10/шайба гровер М4/гайка М4;
4 – винт М6х16/шайба гровер М6/гайка М6;
5 – винт М6х16;
6 - обогреватель.

1.  По отверстиям в кронштейнах обогревате-

лей определить места крепления в элемен-
тах строительных конструкции, к которым
подвешивается обогреватель.

2.  Снять кронштейны и закрепить их в эле-

менте конструкции с помощью крепежа.

3.  Навесить обогреватель на кронштейны, за-

тянуть крепеж.

ПРИМЕЧАНИЕ

При монтаже обогревателей следует избегать
прикосновения руками к ТЭНам для исключения
их загрязнения.

Подключение  обогревателей  BIH-T-3.0,
BIH-T-4.5 и BIH-T-6.0

Подключение обогревателей к стационарной
проводке производить кабелем с сечением
жил не менее 1,5 мм

2

 в соответствии со схе-

мами подключения (см. «Приложение» на
стр. 11)

ПРИМЕЧАНИЕ

При монтаже двух и более обогревателей должно
быть обеспечено их параллельное подключение
к стационарной проводке и установка кабелей и
общего выключателя на суммарный ток и соответ-
ствующего автомата защиты.

Подготовка к работе
