Интенсивность теплового облучения*

Интенсивность теплового облучения на человека

не должна превышать норм, указанных в таблице.

Темпера-

тура

воздуха,

°С

Нормы интенсив-

ности теплового

облучения, Вт/м

2

Относи-

тельная

влажность

воздуха, %

Скорость

движения

воздуха,

м/с, не

более

Головы Туловища

11

60

150

15-75

0,4

12

60

125

15-75

0,4

13

60

100

15-75

0,4

14

45

75

15-75

0,4

15

30

50

15-75

0,4

16

15

25

15-75

0,4

ПРИМЕЧАНИЕ

Данные в таблице приведены согласно приложению
2 к СП 2.2.1.1312-03 «Гигиенические требования к
проектированию вновь строящихся и реконструи-
руемых промышленных предприятий», утвержден-
ные Главным государственным санитарным врачом
Российской Федерации 22 апреля 2003 года.

ВНИМАНИЕ!

При длительном нахождении в зоне обогрева

расстояние от излучающих панелей обогревате-

ля до человека или животного при температуре

воздуха в помещении ниже +11 °С должно быть

не менее 0,7 м – для BIH-APL-0.6; BIH-APL-0.8;

BIH-APL-1.0, не менее 1,5 м – для BIH-APL-2.0.

Монтаж обогревателей

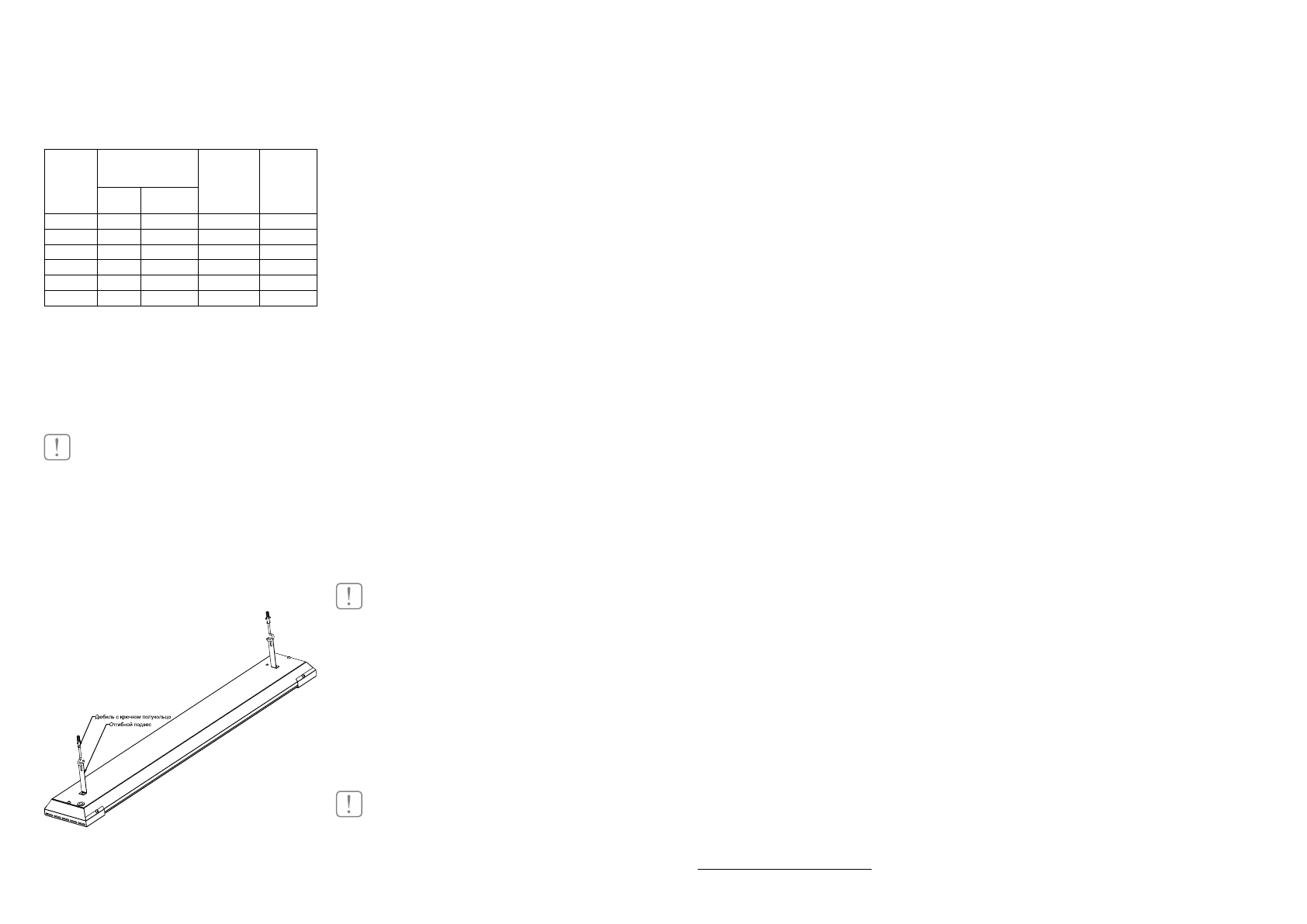

Рис. 3

Открутите винты и снимите крышку с обогревателя

(которая без логотипа BALLU). Достаньте из отсека

комплект дюбелей с крючками. Отогните 2 крон-

штейна-подвеса, закрепленных на обратной сторо-

не прибора, как показано на рисунке. Просверлите

в потолке 2 отверстия Ø6 мм в соответствие с рас-

стоянием между кронштейнами. Вставьте в отвер-

стия дюбели и закрутите в них крючки. Подвесьте

обогреватель на крючки строго горизонтально.

ПРИМЕЧАНИЕ

Прочность потолка, либо конструкций, на которые
крепится обогреватель, должна быть достаточной,
чтобы выдерживать 5-кратную массу обогревателя.
В зависимости от материала и устройства потолоч-
ных конструкций, могут потребоваться другие кре-
пежные элементы

Подключение обогревателей

Подключение обогревателей к стационарной

проводке производится кабелем с сечением жил

не менее 1,0 мм

2

 , BIH-APL-2.0 - с сечением жил не

менее 1,5 мм

2

.

Подключение обогревателя к сети производить

согласно приложению, при этом в стационарной

проводке должно быть установлено средство для

отсоединения от источника питания с обеспече-

нием полного снятия напряжения питания.

ПРИМЕЧАНИЕ

При монтаже двух и более обогревателей должно
быть обеспечено их параллельное подключение.

ВНИМАНИЕ!

Подключение нескольких инфракрасных обо-

гревателей к одному терморегулятору необхо-

димо проводить через коммутирующее устрой-

ство (магнитный пускатель, контактор, силовое

реле). Выбор коммутирующего аппарата осу-

ществляется по току, значение которого зависит

от количества подключенных обогревателей.

Терморегулятор включается в цепь управления

коммутационного аппарата, таким образом ис-

ключается протекание токов нагрузки через тер-

морегулятор (см. Приложение 12, рис. 3)

ВНИМАНИЕ!

При первом включении обогревателя возмож-

но появление характерного запаха дыма из-за

сгорания технического масла с поверхности на-

гревательных элементов. Рекомендуется перед

установкой включать обогреватель на 10-20 мин.

в хорошо проветриваемом помещении.

•  Перед включением обогревателя, с целью ис-

ключения появления жженых пятен, следует

тщательно протереть поверхность излучаю-

щих панелей сначала мягкой тряпкой, смочен-

ной в спирте, а затем сухой.

•  После выключения и выхода на установивший-

ся режим, прибор начинает излучать инфра-

красные лучи и обогревать предметы и тела.

•  Для исключения неприятного жженого запаха

рекомендуется содержать обогреватель в чи-

стоте, не допуская скапливания пыли.

ПРИМЕЧАНИЕ

При монтаже обогревателей следует избегать при-
косновения руками к излучающим панелям для ис-
ключения загрязнения рабочих поверхностей.

Управление прибором

Варианты управления инфракрасными обо-

гревателями

Вариант 1.

В случае, если нет необходимости контроля тем-

пературы в зоне работы инфракрасных обогрева-

телей, то управление происходит путем подклю-

чения к стандартному выключателю. В данном

случае работа приборов регулируется механиче-

ским способом.

Вариант 2.

Если необходимо поддержание температуры в

помещении, то рекомендуется использовать тер-

мостат BALLU BMT-1.

ПРИМЕЧАНИЕ

При подключении необходимо учитывать суммар-
ное количество ампер подключаемых инфракрасных
обогревателей и максимальный рабочий ток выклю-
чателя, в случае если суммарное количество ампер
выше максимального рабочего тока, то необходимо
использовать магнитные пускатели модели LC*.

Установка терморегулятора*

Назначение

Терморегуляторы позволяют управлять работой

инфракрасных обогревателей для поддержания

в помещении заданной температуры. При этом

инфракрасные обогреватели работают в мак-

симально экономичном режиме, исключая не-

догрев или перегрев помещения. В отсутствие

людей в помещении достаточно поддерживать

температуру +5 °С, что позволяет дополнительно

сэкономить электроэнергию и избежать вымора-

живания помещения.

Выбор места подключения

Для обеспечения эффективной работы тер-

морегулятора его необходимо устанавливать в

зоне, свободной от воздействия каких-либо ис-

точников тепла (в том числе и инфракрасного обо-

гревателя), а так же возле окна или двери во избе-

жание его неточной работы. Высота точки монтажа

должна составлять 1,5 м над уровнем пола. В каж-

дое отдельное помещение устанавливается один

терморегулятор. К одному терморегулятору воз-

можно подключить несколько инфракрасных обо-

гревателей, установленных в одном помещении.

Монтаж терморегулятора

Инфракрасные обогреватели подключаются

к терморегулятору согласно схеме подклю-

чения (см. приложения к данной инструкции).

Обогреватели работают пока в помещении не

достигнута заданная на терморегуляторе темпе-

ратура, после чего отключаются и не включаются

до того момента, пока температура не упадет на

2-3 °С меньше заданной.

Подбор терморегулятора

Для регулирования температуры в помещении к

инфракрасному обогревателю необходимо подо-

брать терморегулятор с датчиком температуры

воздуха, например, Ballu BMT-1. Значение силы тока

терморегулятора должно быть на 15-20% больше

значения силы тока инфракрасного обогревателя.

Уход и обслуживание

Электрообогреватели Ballu практически не нуж-

даются в обслуживании. Для их надежной рабо-

ты необходимо выполнять только следующие

пункты:

•  при загрязнении, после обязательного вы-

ключения и остывания обогревателя, корпус

протирать влажной тряпкой, а теплоизлучаю-

щую панель спиртом.

•  проверять исправность контактов кабеля пита-

ния, затяжку клеммных разъемов (1 раз в год).

Подготовка к работе

Подготовка к работе

* Терморегулятор и магнитный пускатель являются опцией и не входят в комплект поставки.
