Назначение и применение прибора

Назначение и применение прибора

Обогреватели инфракрасные BALLU BIH-AP4-0.6-W,

BIH-AP4-0.8-W, BIH-AP4-1.0-W (далее обогреватели)

представляют собой электронагревательные при-

боры с теплоотдачей преимущественно инфра-

красным излучением. Обогреватели предназна-

чены для основного, дополнительного и местного

обогрева промышленных, производственных, бы-

товых и аналогичных помещений (квартиры, офи-

сы, предприятия торговли, спортзалы, учебные

заведения, предприятия общественного питания,

склады, ангары, предприятия агропромышленно-

го комплекса и т. п.).

При применении в детских учреждениях - толь-

ко в качестве дополнительного обогрева.

Инфракрасное излучение проходит сквозь воздух

и обогревает предметы, стены и пол помещения,

от которых, в свою очередь, нагревается воздух.

Нагретый воздух, поднимаясь к потолку, постепен-

но остывает, при этом на уровне головы стоящего

человека температура воздуха оказывается на

1-2° С ниже температуры пола. В отличии от систем

конвективного отопления (тепловентиляторы,

электрорадиаторы, стационарные батареи), при

использовании которых, сначала нагревается воз-

дух по всему объему помещения, а от него пред-

меты и тела находящиеся в нем, система лучистого

отопления, примененная в данных обогревате-

лях, имеет ряд преимуществ:

•  более низкая температура воздуха в по-

мещении, при комфортной температуре на по-

верхности предметов, пола, стен;

•  оказывает минимальное воздействие на отно-

сительную влажность воздуха, благодаря чему,

воздух не высушивается;

•  экономия электроэнергии;

•  более низкая конвекция (тепловое движение

объемов воздуха) снижает количество пыли,

поднимаемой с пола;

•  обогреватели не создают «эффекта жженого

воздуха» в отличии от обогревателей с высо-

кой температурой рабочей поверхности.

Конструкция обогревателей позволяет приме-

нять их как единичный обогреватель, так и в лю-

бых необходимых количествах при соблюдении

расстояний между обогревателями не менее 10

см.

Технические характеристики

Устройство и принципы работы

прибора

Несущая конструкция состоит из стального корпуса

с крышкой и алюминиевых излучающих панелей с

установленными в них нагревательными элемента-

ми (далее ТЭНы).

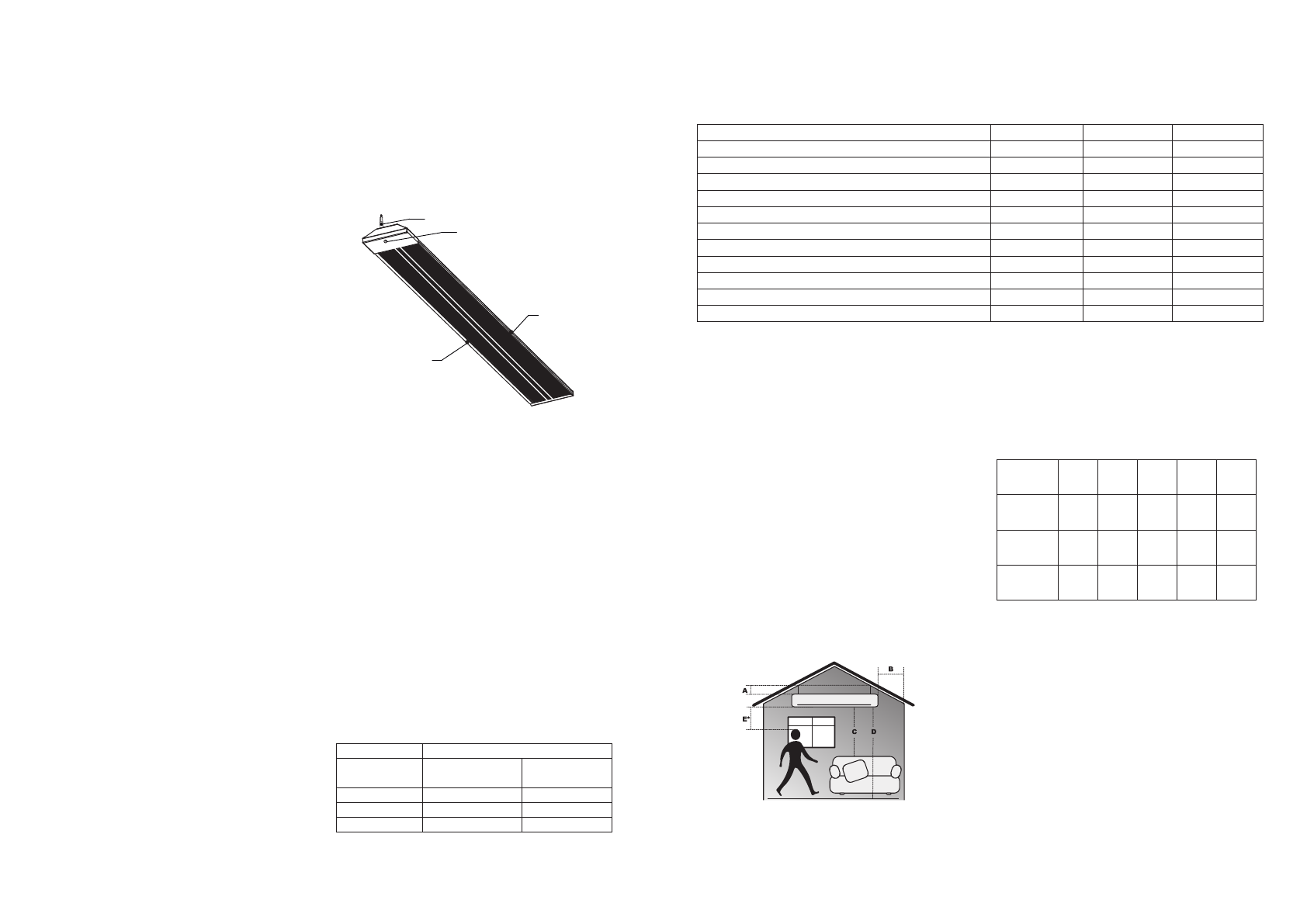

Рис. 1

1 – Корпус

2 – Излучающая панель

3 – Крышка

4 – Вывод кабеля для подключения

Подключение прибора осуществляется через

трехжильный кабель, выходящий из корпуса при-

бора. Принцип действия обогревателя: при за-

мыкании контактов выключателя, ток нагревает

ТЭН, отчего нагреваются излучающие панели и ис-

пускают направленное инфракрасное излучение,

нагревающее поверхности предметов. При этом

температура на поверхности предметов будет

различной в зависимости от их поглощательных

свойств (цвет поверхности, материал), угла паде-

ния инфракрасных лучей, формы и площади по-

верхности.

Примерная площадь обогрева инфракрасных

обогревателей BALLU:

Модель

Площадь обогрева

Дополнительный

обогрев (м

2

)

Основной

обогрев (м

2

)

BIH-AP4-0.6-W

до 12

до 6

BIH-AP4-0.8-W

до 16

до 8

BIH-AP4-1.0-W

до 20

до 12

Ориентировочные размеры зоны обогрева можно определить ис-
ходя из угла инфракрасного излучения в 120

0

.

Подготовка к работе

Монтаж обогревателей и подключение их к сети

должны проводить аттестованные работники

специализированных мастерских в строгом со-

ответствии с требованиями безопасности, и с

требованиями ПУЭ («Правила устройства элек-

троустановок»).

Правила установки обогревателя

Для комфортного пребывания людей в жилых, офис-

ных и рабочих помещениях мощность инфракрас-

ного обогревателя необходимо подобрать таким

образом, чтобы температура пола составляла

20 °С, в этом случае температура воздуха на

уровне головы человека будет 18-19 °С (см. ри-

сунок 2).

Рис. 2

Для E: при длительном нахождении в зоне обогрева.

Правила установки инфракрасного обогревателя

BALLU (минимальные расстояния от прибора до

поверхностей).

Технические характеристики

Параметр

BIH-AP4-0.6-W

BIH-AP4-0.8-W

BIH-AP4-1.0-W

Номинальная мощность, кВт

0,6

0,8

1,0

Напряжение питания, В~Гц

230 ~ 50

230 ~ 50

230 ~ 50

Максимальный номинальный ток, А

2,8

3,6

4,5

Степень защиты

IP 54

IP 54

IP 54

Класс электрозащиты

I класс

I класс

I класс

Площадь обогрева, м2*

до 12

до 16

до 20

Высота установки, м

2,4-3,5

2,4-3,5

2,4-3,5

Размеры прибора (ШхВхГ), мм

130х40х820

130х40х1060

130х40х1300

Размеры упаковки (ШхВхГ), мм

150х55х875

150х55х1115

150х55х1360

Вес нетто, кг

2,0

2,6

3,2

Вес брутто, кг

2,3

3,0

3,6

* Указана ориентировочная площадь обогрева. Значение может отличаться в зависимости от реальных условий

эксплуатации.
Площадь обогрева зависит не только от мощности обогревателя, но и от типа помещения, высоты потолка, материала стен, потолков,
количества и площади остекления, наличия дверей и др.

1

2

3

4

Минимальные расстояния от прибора до

других поверхностей

Модель

(мм)

А

В

С

D

Е

BIH-AP4-

0.6-W

100*

150

500

1500

500

BIH-AP4-

0.8-W

100*

150

500

1800

700

BIH-AP4-

1.0-W

100*

150

500

1800

700

А  -  Расстояние от прибора до потолка (потолок из материалов

класса *-D  и класса **-В).

В  -  Расстояние от прибора до стен (наличие штор и занавесей не

допускается).

С  -  Расстояние от прибора до легковоспламеняющихся предметов

(мебель, бытовая техника).

D  -  Расстояние установки прибора от уровня пола.

Е  -  Расстояние от прибора до людей при продолжительном на-

хождении под ним.

*  Класс D – деревянная отделка

**  Класс В – плита гипсовая окрашенная
