7

пуса и снять крышку.

2. Взять  в  отсеке  под  крышкой  комплект  мон­

тажных деталей.

3. Перевернуть  обогреватель  панелью  вниз,  со­

гласно рисунку.

4. На оба конца цепей монтировать карабины.

5. При  помощи  карабинов  цепь  к  обогревателю

крепить согласно рисунку.

Расстояние  L  для  обогревателя  BIH­0.8  рав­

но  76  см,  для  обогревателей  BIH­1.0  и  BIH­2.0

– 120 см.

ПРИ МЕ ЧА НИЕ:

В зависимости от материала и устройства по­

толочных конструкций, обогреватель крепится

на  соответствующие  крепёжные  элементы,

выбираемыми из условия прочности.

Прочность  потолка,  либо  конструкций,  за  ко­

торые  крепится  обогреватель,  должна  быть

достаточной,  чтобы  выдерживать  5­кратную

массу обогревателя.

Подключение обогревателей BIH-0.8;
BIH-1.0 и BIH-2.0

Подключение  обогревателей  к  стационарной

проводке производить кабелем с сечением жил

не  менее  1,5  мм

2

,  в  соответствии  со  схемами

подключения, приведенными в приложениях.

1. В резиновой втулке прорезать отверстие.

2. Ввести кабель питания, имеющий желто­зеле­

ную  жилу  защитного  заземления  и  подсоеди­

нить  его  к  блоку  зажимов  согласно  соответс­

твующей схеме подключения.

3. Закрыть  крышку  и  закрутить  два  винта  с  об­

ратной стороны корпуса.

ПРИ МЕ ЧА НИЕ:

При монтаже двух и более обогревателей долж­

но  быть  обеспечено  их  параллельное  подклю­

чение  к  стационарной  проводке  и  установка

кабелей  и  выключателя  на  общий  суммарный

ток и соответствующего автомата защиты.

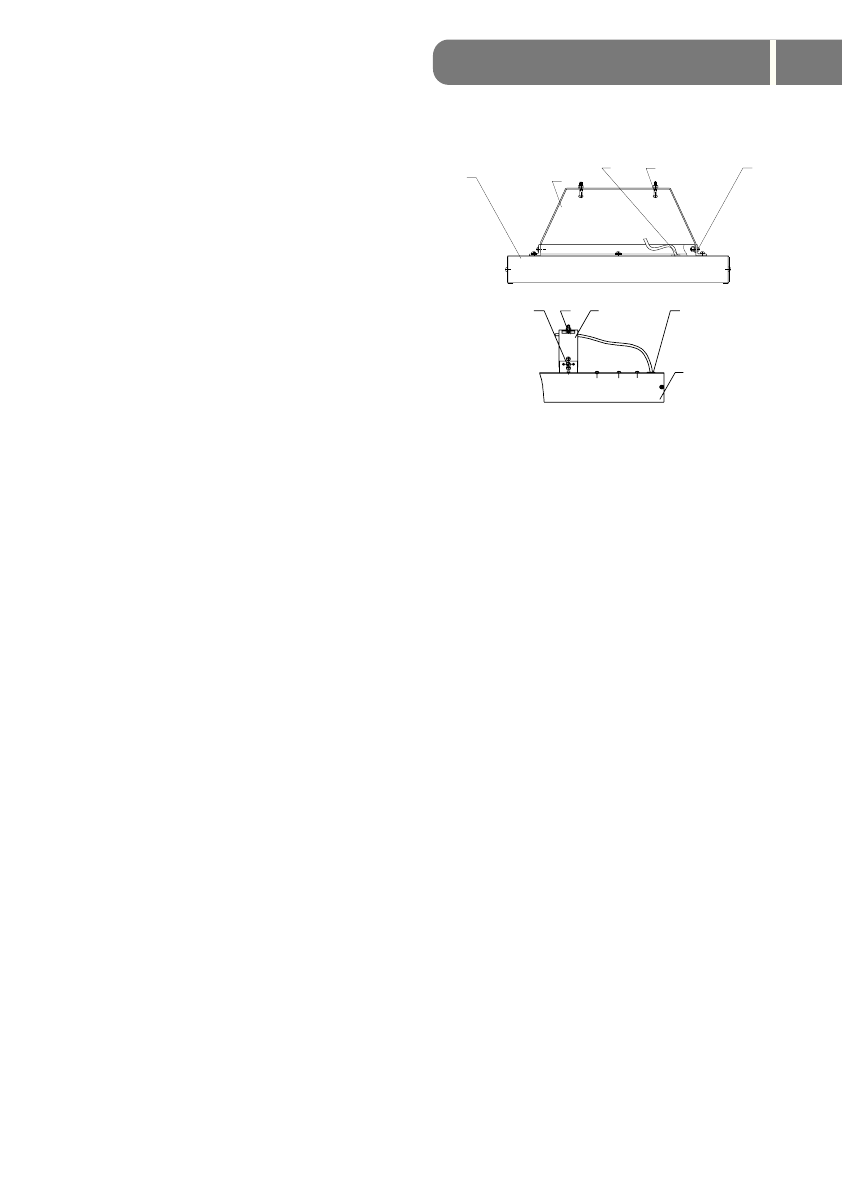

Монтаж обогревателей BIH-3.0 и BIH-4.0

5

4

3

2

1

3

4

1

5

2

Описание конструкции:

1 – кронштейн;

2 – обогреватель;

3 – винт М5х16/гайка М5;

4 – винт М5х35/гайка М5;

5 – втулка.

1. По  отверстиям  в  кронштейнах  обогревате­

лей  определить  места  крепления  в  элемен­

тах  строительных  конструкции,  к  которым

подвешивается обогреватель.

2. Снять кронштейны и закрепить их в элемен­

те конструкции с помощью крепежа.

3. Навесить  обогреватель  на  кронштейны,  за­

тянуть крепеж.

ПРИ МЕ ЧА НИЕ:

При монтаже обогревателей следует избегать

прикосновения  руками  к  излучающим  пане­

лям  для  исключения  загрязнения  рабочих  по­

верхностей.

Подготовка к работе
