5

Устройство прибора

•  Иногда баллон может покрываться инеем, т.е. об-

мерзать. Такая ситуация обычно возникает, когда
не хватает газа в баллоне. Для уменьшения веро-
ятности появления эффекта «обмораживания»
газового баллона рекомендуется работа с мини-
мально необходимым расходом газа. Есть неглас-
ное правило, что на каждый кВт должен прихо-
диться 1 литр газа, следовательно, на 10 кВт нужно
10 литров сжиженного газа.

•  Никогда не перемещайте прибор с зажженным

пламенем.

•  При замене баллона проверьте с помощью мыль-

ной воды или эквивалента, нет ли утечки газа из
редуктора или из баллона.

Устройство прибора

Исполнение обогревателя: переносное, рабочее по-
ложение — установка на горизонтальной ровной
поверхности.

Управление прибором

1

2

3

5

6

4

7.04

1:4

Листов 1

Лист 1

Масштаб

Масса

Лит.

Утв.

Н. контр.

Пров.
Т. контр.

Разраб.

Дата

Подп.

№ докум.

Лист

Изм

.

Справ. №

Перв. примен.

Подп. и дата

Инв. № дубл.

Взам. инв. №

Подп. и дата

Инв. № подл.

ИЗТТ

Формат А4

Копировал

СБ

Сборочный чертеж

СБ

PDM: чертеж Редакция: [], Файл: Газовый конвектор-бочка рисунок

 / модель Редакция: [], Файл: Газовый конвектор-бочка

Газовый конвектор-

бочка

1

A

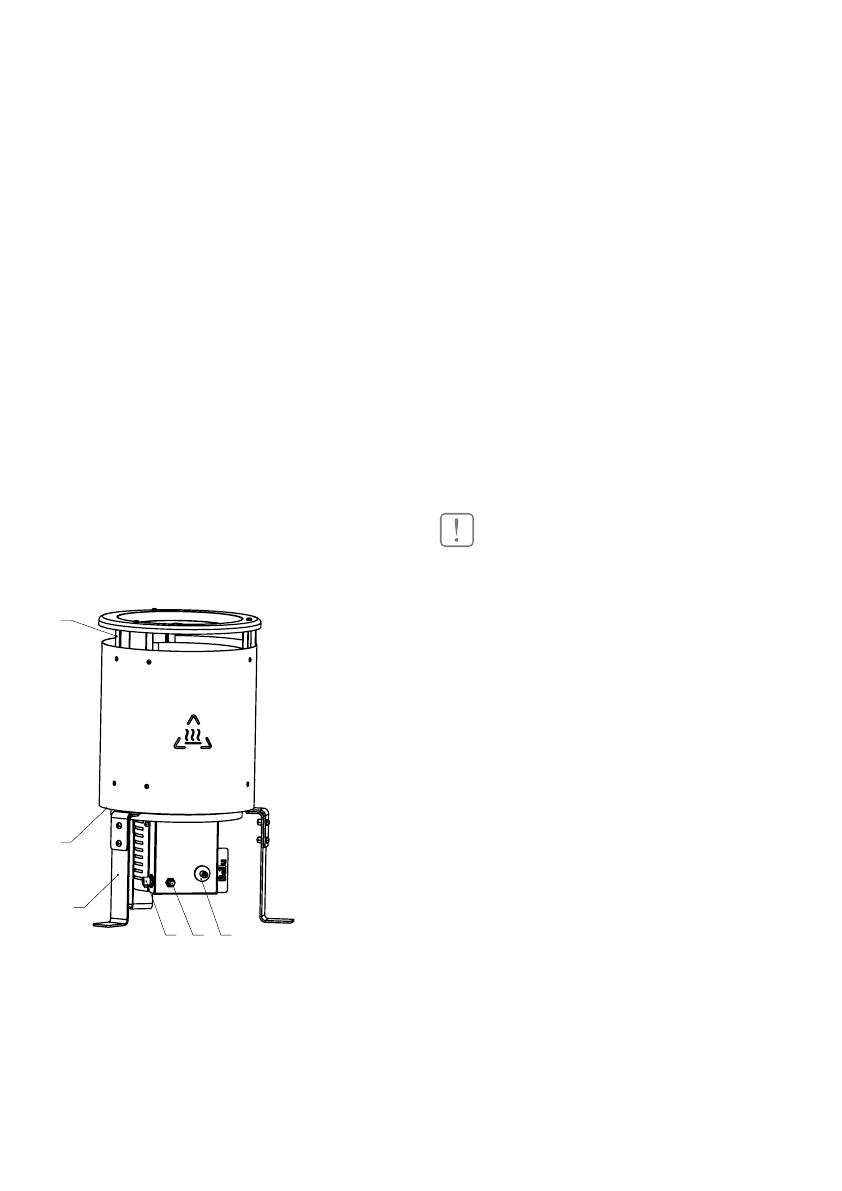

Рис. 1. Устройство модели BIGH-10
1. Пьезоподжиг
2.  Кнопка подачи газа (клапан газовый)
3. Штуцер для шланга
4.Опора прибора
5. Отверстия для забора холодного воздуха
6. Отверстия для выхода нагретого воздуха

Подготовка к эксплуатации

1.  Извлечь обогреватель из упаковки. В случае пре-

бывания на холоде прибор должен быть выдер-
жан в рабочих климатических условиях не менее
2 часов.

2.  Закрепите три опоры (4) к обогревателю винтами

М6х16;

3. Установить обогреватель на ровную негорю-

чую горизонтальную поверхность так, чтобы был
свободный доступ к органам управления и до-
ступ воздуха к воздухозаборным отверстиям (5)
и отверстиям для выхода нагретого воздуха (6).
Уберите все посторонние предметы рядом с обо-
гревателем.

4. Подключите шланг подачи газа к штуцеру (3) на

обогревателе. Убедитесь, что шланг подачи газа не
перекручивается, т.к. это может вызвать повреж-
дения шланга.

5. Подключите соединительную гайку редуктора к

газовому баллону.

ВНИМАНИЕ!

•  Данное соединение имеет левую резьбу.
•  Проверьте наличие прокладки между редуктором

и баллоном.

•  Проверьте все газовые соединения, включите по-

дачу газа вентилем на баллоне и убедитесь в отсут-
ствии утечек. Определяйте наличие утечек только
по запаху. Для того, чтобы подтвердить наличие
утечки намыльте предполагаемое место утечки
мыльной пеной, появление пузырьков означает
наличие утечки. В случаях утечек немедленно за-
крыть вентиль баллона, исключить все источники
зажигания, не трогать электровыключатели, про-
ветрить помещение и обратиться к квалифици-
рованному специалисту сервисного центра для
устранения причин. Перед началом эксплуатации
убедитесь, что неисправность устранена.

•  Убедитесь, что газовый шланг не попадает в зону

движения людей или транспортных средств с ри-
ском случайного зацепа или раздавливания.

Включение

- Эксплуатация обогревателя должна осущест-

вляться в диапазоне рабочих температур от - 10
до + 40°С.

-  Включите подачу газа вентилем на баллоне.
-  На расстоянии вытянутой руки нажмите и удержи-

вайте кнопку газового клапана (2) и в то же время
несколько раз нажмите и отпустите кнопку пьезо-
поджига (1) до тех пор, пока не загорится пламя.
После того как пламя загорелось кнопку газового
клапана (2) необходимо держать ещё не менее 15-
