• Тепловентилятор не предназначен для ис-
пользования лицами (включая детей) с по-
ниженными физическими, психическими
или умственными способностями или при
отсутствии у них опыта или знаний, если они
не находятся под контролем или не проин-
структированы об использовании прибора
лицом, ответственным за их безопасность.
• Дети должны находиться под присмотром
для недопущения игры с прибором.
• Не используйте прибор не по его прямому
назначению (сушка одежды и т.п.).
• Не пытайтесь самостоятельно отремонти-
ровать прибор. Обратитесь к квалифициро-
ванному специалисту.
• После транспортирования при отрицатель-
ных температурах необходимо выдержать
тепловентилятор в помещении, где предпо-
лагается его эксплуатация, без включения в
сеть не менее 2-х часов.
.• После длительного хранения или перерыва в
работе первое включение тепловентилятора
не производить в режиме полного нагрева.
• При длительных перерывах в работе реко-
мендуется обесточивать прибор вынимая
вилку из розетки или выключая автоматы.
• Тепловентилятор предназначен для эксплу-
атации в районах с умеренным и холодным
климатом в помещениях с температурой от
-10 до +40°С и относительной влажности до
93% (при температуре +25°С) в условиях, ис-
ключающих попадания на него капель брызг,
а также атмосферных осадков.
Устройство прибора
Несущая
конструкция
тепловентилятора
(рис.1) состоит из кожухов наружного (1) и
внутреннего, изготовленных из листовой ста-
ли и имеющих цилиндрическую форму. Во
внутреннем кожухе размещены вентилятор, и
трубчатые электронагревательные элементы
из нержавеющей стали. Снаружи кожуха рас-
положен корпус блока управления (2). Кожух
наружный закрытый воздухозаборной (3) и
воздуховыпускной (4) решетками, барашко-
выми винтами (6) монтируется к опоре (5), и
имеет возможность регулировки угла накло-
на корпуса. Угол поворота фиксируется ба-
рашковыми винтами. Вентилятор затягивает
воздух через отверстия воздухозаборной
решетки. Воздушный поток, втянутый вен-
тилятором в корпус, проходя между петлями
трубчатых электронагревательных элемен-
тов, нагревается и подается в помещение
через отверстия воздуховыпускной решетки.
Прибор BHP-P2-3 оборудован кабелем (1,2 м
с сечением 3х1,5 мм) с вилкой для подклю-
чения к электросети. Прибор BHP-P2-5 обо-
рудован кабелем (1,2 м с сечением 3х2,5 мм)
с обжатыми концами проводов без вилки для
подключения к электросети.

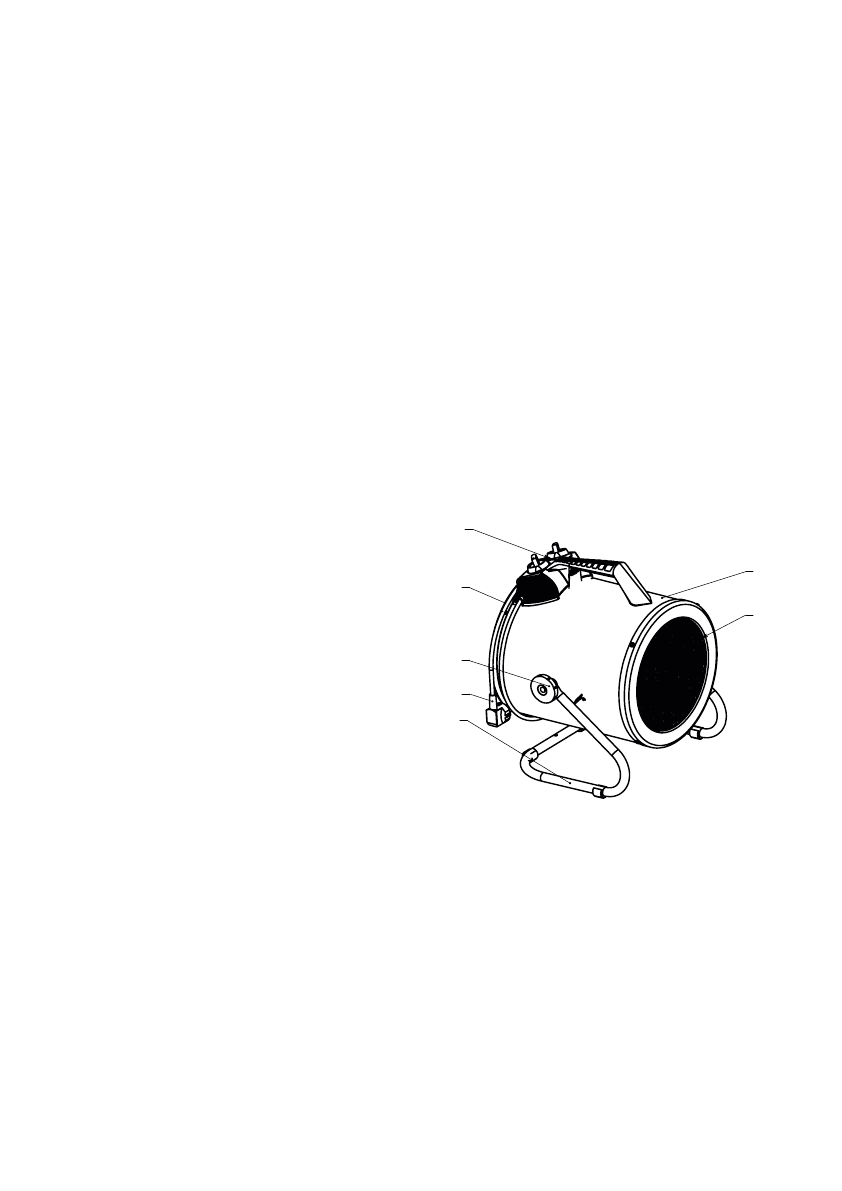

Рис. 1. Конструкция тепловентилятора
1. Наружный кожух корпуса
2. Блок управления - ручка
3. Воздухозаборная решётка
4. Воздуховыпускная решётка
5. Опора-подставка
6. Барашковые винты
7. - Кабель с вилкой (для прибора BHP-P2-3),
- Кабель без вилки (для прибора BHP-P2-5)
Режимы работы
Работа тепловентилятора BHP-P2-3 возмож-
на в следующих режимах:
Устройство прибора
1
2
3
4
5
6
7
