Устройство прибора
Подготовка изделия к работе
Для приведение в рабочее положение при-
бора необходимо снять с опоры изолоновый
упаковочный материал (1), повернуть опору на
90
0
, как указанно на рис. 1. На барашковый
винт (4) надеть шайбу М6 (3) и закрутить через
отверстие опоры в корпус. Прикрепить ручку
для переноса (5) к блоку управления при по-
мощи винта М4х14 (7) через шайбу М4 (6).

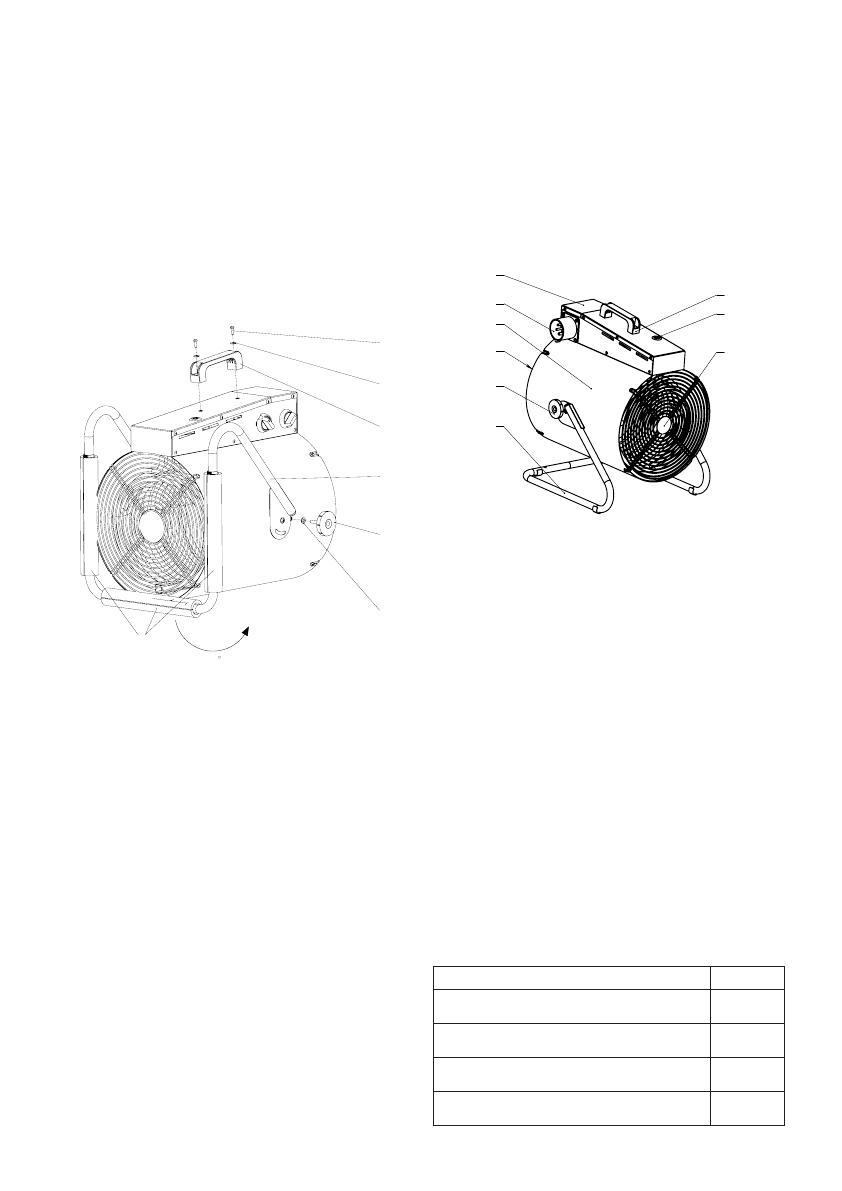

Рис. 1. Подготовка к работе
1 - Изолон;
2 - Опора;
3 - Шайба М6;
4 - Барашковый винт;
5 - Ручка для переноса;
6 - Шайба М4
7 - Винт М4х14
Устройство прибора
Несущая конструкция тепловентилятора (см.
рис.1) состоит из кожухов наружного (1) и вну-
треннего, изготовленных из листовой стали и
имеющих цилиндрическую форму. Во внутрен-
нем кожухе размещены вентилятор и трубча-
тые электронагревательные элементы. Сверху
кожуха расположен корпус блока управления
(2). Кожух наружный, закрыт воздухозабор-
ной (3) и воздуховыпускной (4) решетками,
винтами устанавливается на подставку (5) и
имеет возможность поворота в вертикальной
плоскости. Угол поворота фиксируется ба-
рашковыми винтами (6). Вентилятор затягива-
ет воздух через отверстия воздухозаборной
решетки. Воздушный поток, втянутый вен-
тилятором в корпус, проходя между петлями
трубчатых электронагревательных элементов,
нагревается и подается в помещение через
отверстия воздуховыпускной решетки.
Рис. 2. Устройство прибора
1. Корпус
2. Блок управления
3. Воздухозаборная решетка
4. Воздуховыпускная решетка
5. Ручка-подставка
6. Барашковый винт
7. Ручка для переноса
8. Кнопка сброса аварийного термостата
9. Трехфазная вилка
Работа тепловентилятора возможна в одном
из следующих режимов:
- прибор выключен;
- вентиляция (без нагрева);
- вентиляция с частичным включением
электронагревательных элементов;
- вентиляция с включением электронагре-
вательных элементов на полную мощ-
ность.
Технические характеристики
Параметр
BHP-P2-15
Номинальная потребляемая мощность, кВт
15,0
Частичная потребляемая мощность, кВт
9,0
Мощность в режиме вентиляции, Вт
120
Напряжение питания, В ~ Гц
380 ~ 50
1
4
3
90
2
5
6
7
