6

Монтаж завесы

Горизонтальная установка

Воздуховыпускное сопло завесы размещается

как можно ближе к верхней кромке проема при

этом для обеспечения беспрепятственного забо-

ра воздуха необходимо выдерживать расстояние

между задней стенкой корпуса и потолком не

менее 300 мм.

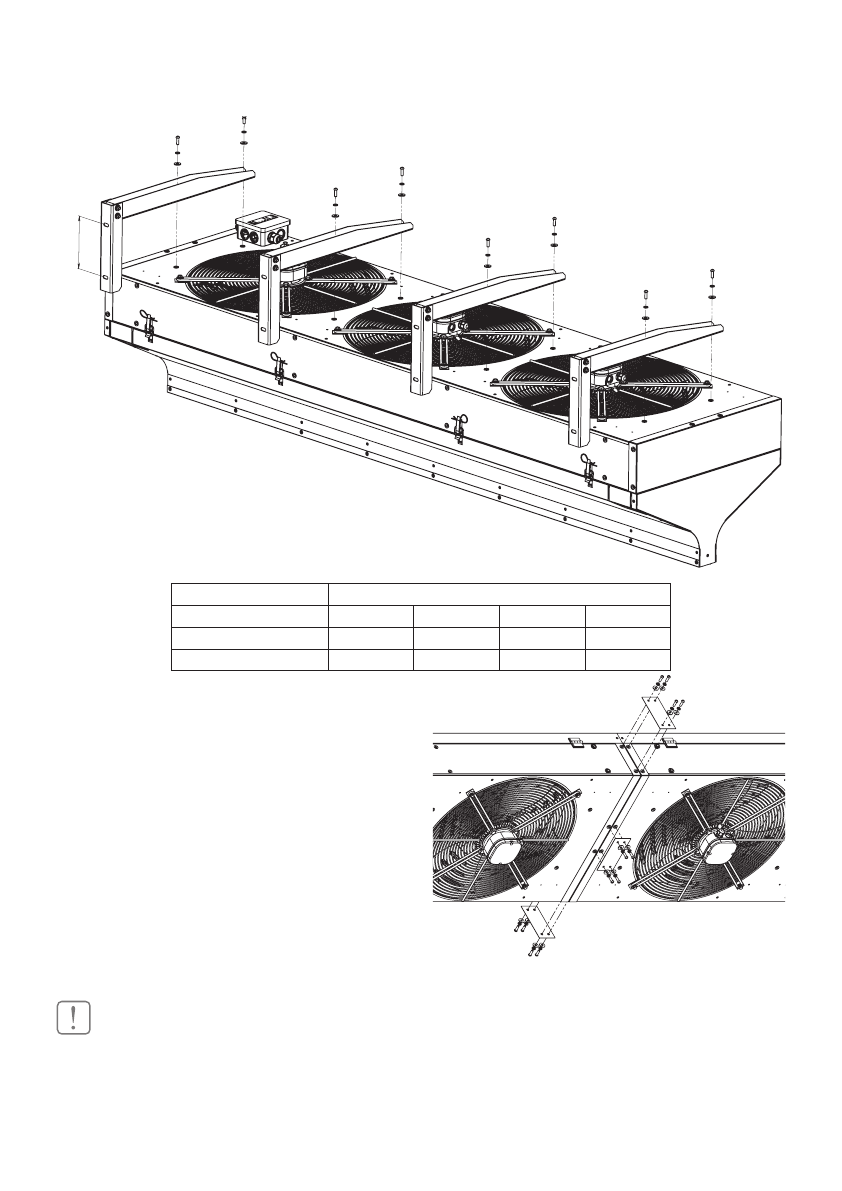

На задней поверхности предусмотрены резьбо-

вые отверстия, для монтажа завесы посредством

монтажных шпилек М6.

Допускается крепление завесы к стене при

помощи угловых кронштейнов (опция).

Завеса BHC-U15T12-PS крепится при помощи

трех кронштейнов, завесы BHC-U20T18-PS

крепится при помощи четырех кронштейнов

ВНИМАНИЕ!

Допускается установка двух завес вплотную и

друг на друга, корпуса завес должны быть со-

единены меж ду собой монтажными пластинами

для обеспечения жесткой фиксации корпусов

(опция).

*завеса 2

*завеса 1

Вертикальная установка

При вертикальном монтаже завесы ее необхо-

димо располагать таким образом, чтобы выпуск

воздуха находился наиболее близко к плоскости

проема, а срез выпускающего сопла – на уровне

верхней кромки дверной рамы.

Для наилучшей производительности необходи-

мо выдержать расстояние от воздухозаборной

решетки до стены не менее 300 мм.

Модель завесы

Размеры, мм

A1

A2

A3

B2

BHC-U15T12-PS

122

590

590

256

BHC-U20T18-PS

121

601

580

256

150
