5

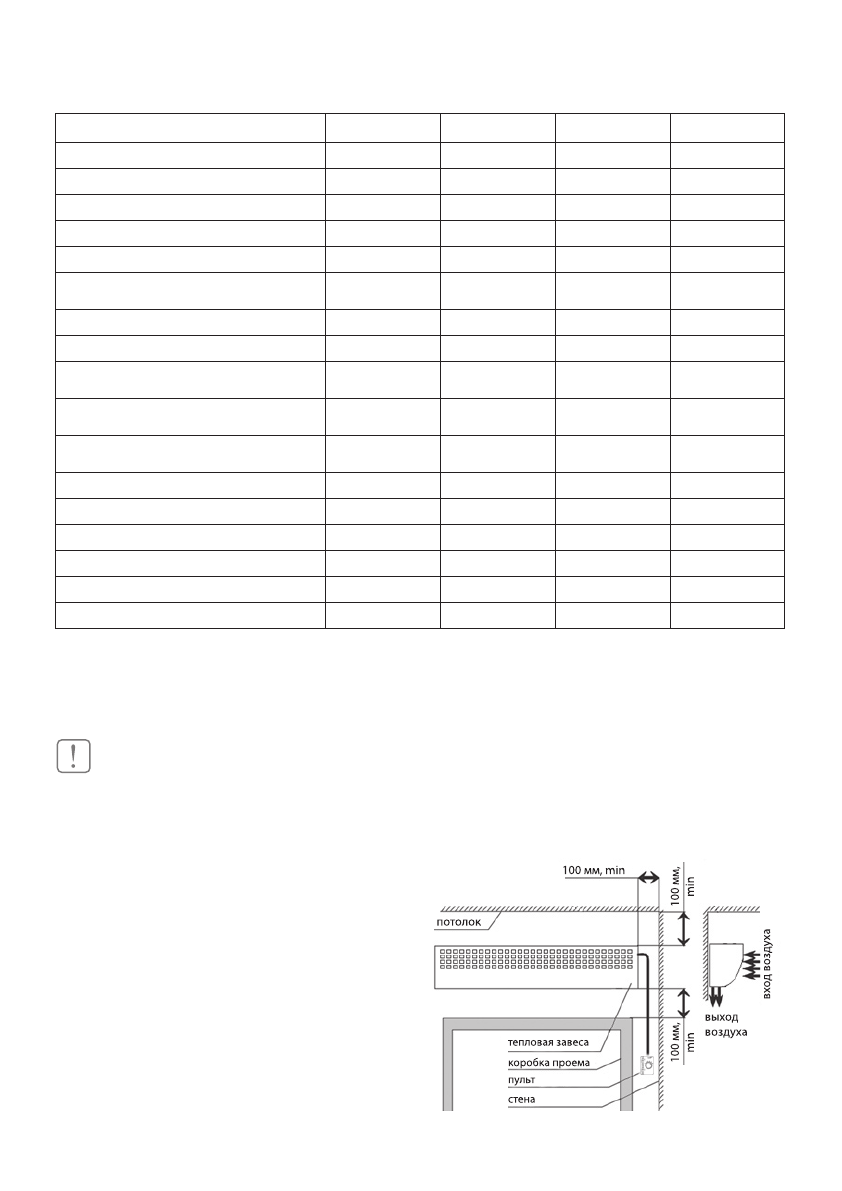

Технические характеристики

 Параметр / Модель

BHC-H10T12-PS

BHC-H15T18-PS

BHC-H20T24-PS

BHC-H20T36-PS

Номинальная потребляемая мощность, кВт

12,0

18,0

24,0

36,0

Частичная потребляемая мощность, кВт

6,0

9,0

12,0

18,0

Мощность в режиме максимальной вентиляции, Вт

320

360

650

650

Напряжение питания, В~Гц

380~50

380~50

380~50

380~50

Номинальный ток (максимальный ток), А

18,5 (21)

27,5 (31)

37 (41,5)

55 (61)

Максимальное количество завес, подключаемых

к одному пульту, шт.

5

3

2

2

Производительность по воздуху (1), м3/ч

1800

2700

3500

3500

Производительность по воздуху, (2) м3/ч

2500

3800

5000

5000

Средняя скорость струи на выходе из сопла

завесы, м/с

9,2

9,2

9,2

9,2

Увеличение температуры воздуха на выходе в

максимальном режиме нагрева, оС

14

14

14

22

Номинальный уровень шума в режиме макси-

мальной производительности, дБ (А)

61

63

64

64

Степень защиты

IP 21

IP 21

IP 21

IP 21

Класс электрозащиты

I класс

I класс

I класс

I класс

Размеры прибора (ШхВхГ), мм

1120х286х294

1527х286х294

 2020х286х294

2020х286х294

Размеры упаковки (ШхВхГ), мм

1140х325х385

1540х325х385

2060х325х385

2060х325х385

Вес нетто, кг

22,6

27,9

42,4

43,9

Вес брутто, кг

25,5

31,1

45,7

47,5

Подготовка к работе

Монтаж тепловой завесы

ВНИМАНИЕ!

При установке, монтаже и запуске в эксплуата-

цию необходимо соблюдать правила технической

эксплуатации электроустановок потребителей

(ПТЭЭП) и правила по охране труда при эксплуата-
ции электроустановок.

Размещение завесы

Перед отверстием воздухозабора и выхода

воздуха не должно быть препятствий.

При монтаже завес должен обеспечиваться

свободный доступ к местам их обслуживания.

Для перекрытия широкого проема допускается

устанавливать несколько завес одного типа

и серии вплотную, создавая непрерывную

воздушную струю.

Завеса размещается стационарно, возможен

вертикальный и горизонтальный монтаж (слева/

справа от проема).

Установка тепловой завесы без кронштейнов

Горизонтальная установка

Для установки завесы над проемом в горизонталь-

ном положении, рекомендуется выдерживать рас-

стояния, не менее указанных на рисунке ниже.

Завеса устанавливается как можно ближе к верх-

ней стороне проема, при этом необходимо выдер-

жать расстояние между верхней стенкой корпуса
и потолком не менее 100 мм.
