Устройство и принцип работы прибора
Устройство и принцип работы
прибора
Завеса состоит из корпуса* (1), изготовленного
из листовой стали, покрытой высококачествен-
ным полимерным покрытием. Внутри корпуса
расположены оребренные электронагреватели и
вентиляторный блок. Вентиляторы забирают воз-
дух через переднюю перфорированную решетку
корпуса (2), поток воздуха, проходя через нагре-
вательные элементы, нагревается и выходит через
воздуховыпускное сопло (3) в виде направленной
струи. Управление завесой осуществляется через
пульт 4.

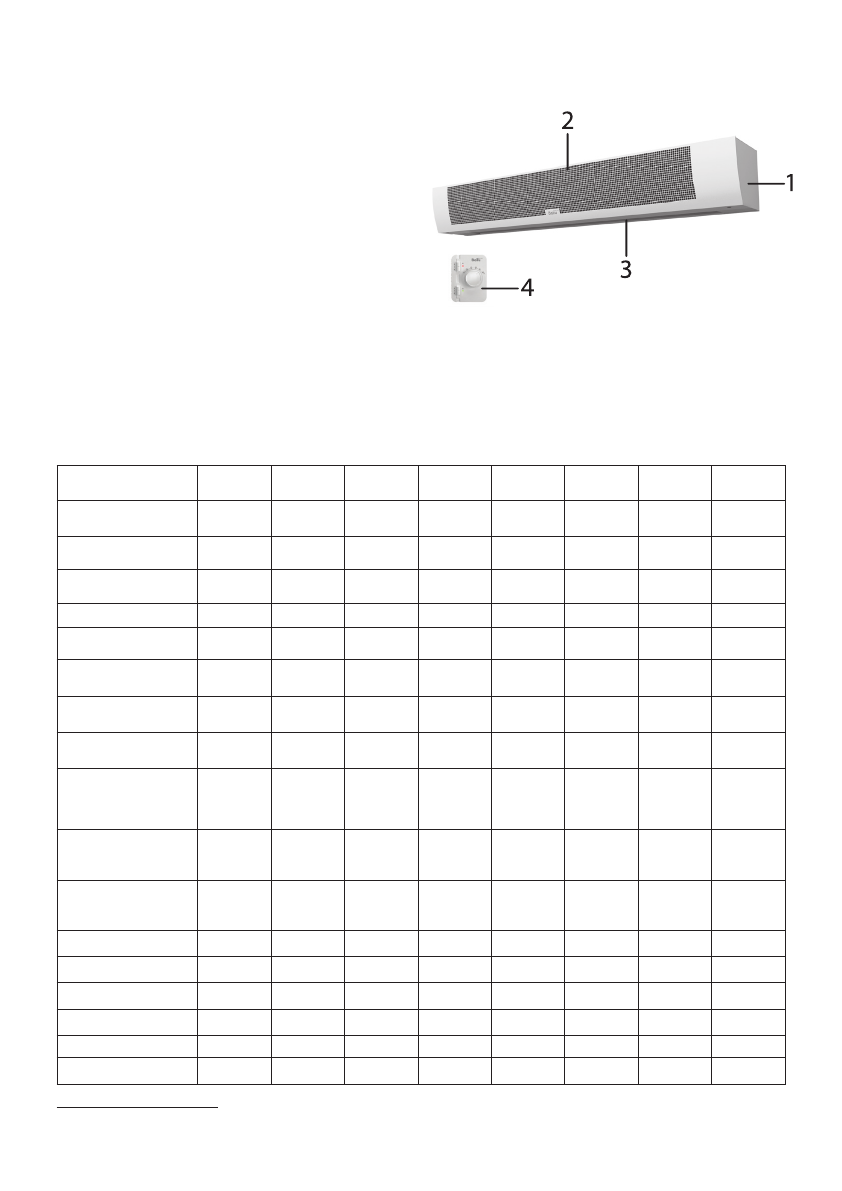

1. Корпус завесы*.
2. Передняя воздухозаборная решетка.
3. Воздуховыпускное сопло.
4. Пульт.
Технические характеристики
* Дизайн приобретенного Вами прибора может отличаться от изображенного схематически образца.
Параметр / Модель
BHC-
M10T06-PS
BHC-
M10T09-PS
BHC-
M15T09-PS
BHC-
M15T12-PS
BHC-
M20T12-PS
BHC-
M20T18-PS
BHC-
M20T24-PS
BHC-
M25T12-PS
Номинальная потребляемая
мощность, кВт
6,0
9,0
9,0
12,0
12,0
18,0
24,0
12,0
Частичная потребляемая
мощность, кВт
4,0
6,0
6,0
8,0
8,0
9,0
12,0
6,0
Мощность в режиме макси-
мальной вентиляции, Вт
100
100
150
150
170
170
170
240
Напряжение питания, В~Гц
220/380~50
380~50
380~50
380~50
380~50
380~50
380~50
380 ~ 50
Номинальный ток
(максимальный ток), А
28/9,5
(29,5/10)
13,7
(15)
13,7
(15)
18,5
(20)
18,5
(20)
27,5
(29,5)
37
(39,5)
18,5
Производительность
по воздуху (1), м
3
/ч
1200
1200
1800
1800
2500
2500
2500
3000
Производительность по воз-
духу (2), м
3
/ч
1500
1500
2300
2300
3000
3000
3000
3750
Средняя скорость струи на
выходе из сопла завесы, м/с
7
7
7
7
7
7
7
7
Увеличение температуры
воздуха на выходе в
максимальном режиме
нагрева, оС
12
18
12
16
12
18
24
11
Максимальное количество
завес, подключаемых
к одному пульту, шт.
10
10
10
10
7
7
7
7
Номинальный уровень шума в
режиме максимальной произ-
водительности, дБ (А)
53
53
54
54
57
57
57
60
Степень защиты
IP 21
IP 21
IP 21
IP 21
IP 21
IP 21
IP 21
IP 21
Класс электрозащиты
I класс
I класс
I класс
I класс
I класс
I класс
I класс
I класс
Размеры прибора (ШхВхГ), мм
1084х240х220
1084х240х220 1447х240х220 1447х240х220
1897х240х220
1897х240х220
1897х240х220
2350х237х222
Размеры упаковки (ШхВхГ), мм 1160х235х300
1160х235х300
1525х235х300
1525х235х300
1975х235х300
1975х235х300
1975х235х300
2530х395х410
Вес нетто, кг
15,2
15,9
19,6
20,8
24,2
26,3
27,3
31,5
Вес брутто, кг
17,1
17,8
22,1
23
27,4
29,3
30,1
52,5
