6

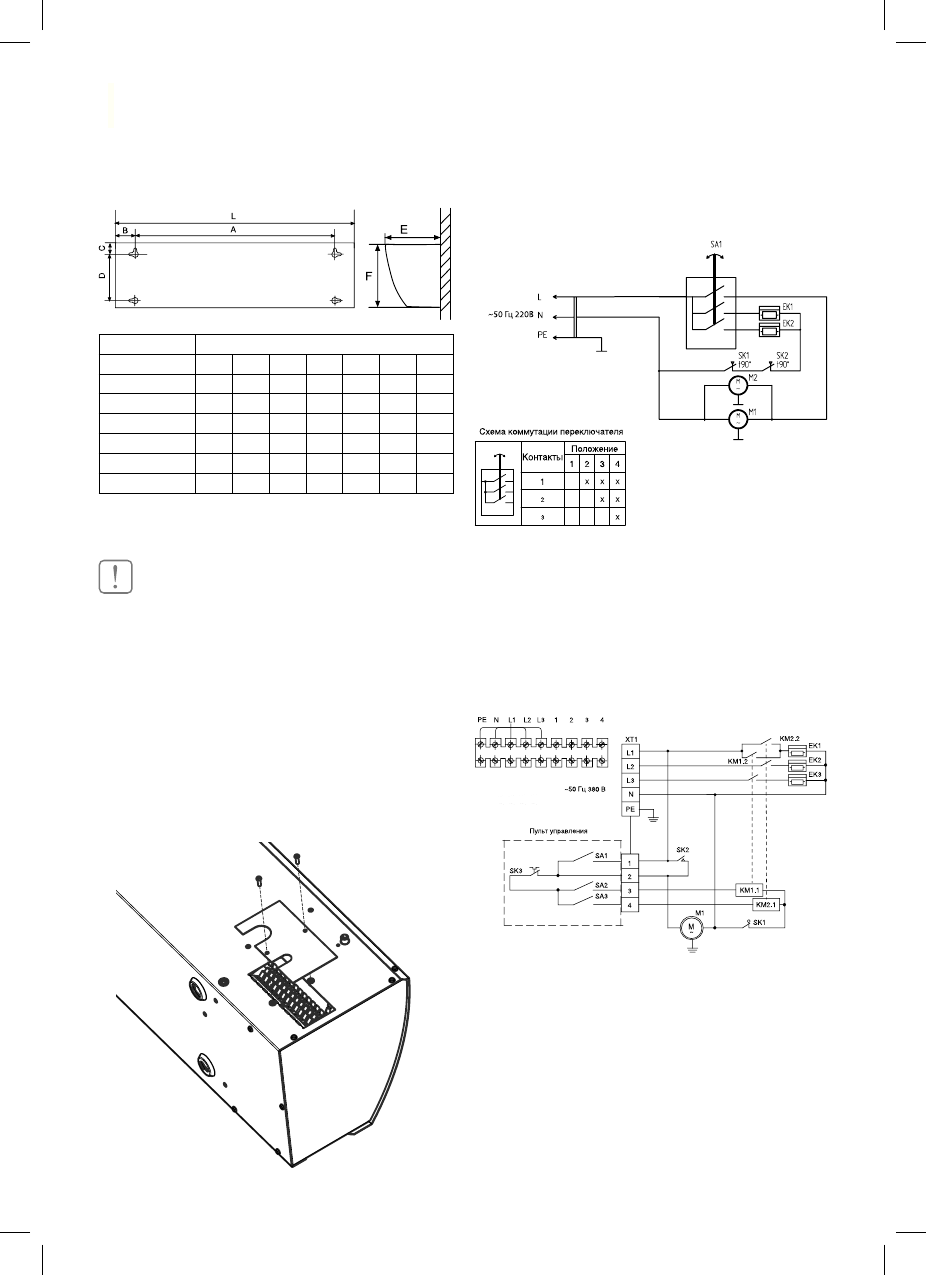

Подготовка к работе
Схема задней пластины завес для горизон-
тальной или вертикальной установки
Модель
Размеры, мм
L
А
В
С
D
Е
F
ВНС-L08-Т03 815 720
45
30
-
140 185
ВНС-М10-Т06 1050 900
75
40
150 220 240
ВНС-М15-Т09 1500 1360 65
40
150 220 240
ВНС-М20-Т12 1950 1820 65
40
150 220 240
ВНС-М20-Т18 1950 1820 65
40
150 220 240
ВНС-М20-Т24 1950 1820 65
40
150 220 240
Подключение к электрической сети
ВНИМАНИЕ!
Тепловая завеса должна подключаться специ-
алистами, имеющими соответствующий до-
пуск по технике безопасности.
Подключение к электросети осуществляется
через автоматический выключатель в соответ-
ствии с «Правилами эксплуатации электроу-
становок». Для этого необходимо снять крыш-
ку на верхней стенке корпуса, завести шнур
питания и подключить его к клеммной колодке.
Расположение клеммной колодки приведено
на рисунке:
Далее приведены электрические схемы завес:
Схема электрическая ВНС-L08-Т03
EK1,EK2 – электронагреватели;
М1 – электродвигатель;
SA1 – переключатель;
SK1, SK2 – термовыключатель;
Схема электрическая моделей
BHC-М10-Т06, BHC-М15-Т09, BHC-М20-Т12.
ЕК1, ЕК2, ЕК3 – электронагревательные эле-
менты;
SK1 – защитный термостат без автовозврата;
SK2 – термостат задержки выключения двига-
телей;
SK3 – терморегулятор;
КМ1, КМ2 – электромагнитные реле;
М1 – электродвигатели;
SА1 – сетевой выключатель;
SА2, SА3 – выключатели нагревателей;
ХТ1 – колодка клеммная.
