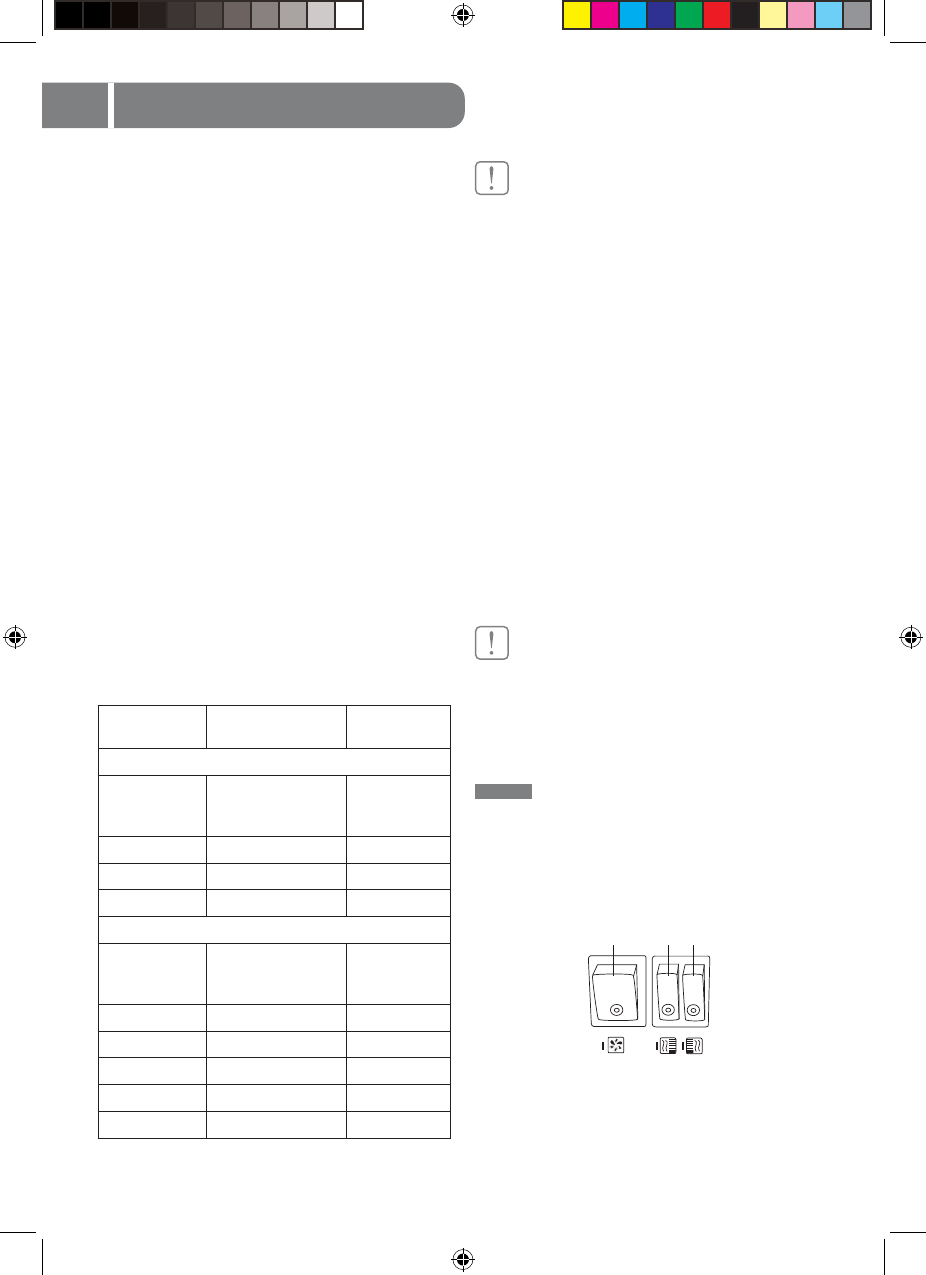

background image

6

Подготовка к работе

в стену крепеж. В качестве крепежа рекомен-

дуются шурупы или болты с диаметром шляп-

ки от 9 до 11 мм. Установочные размеры завес

приведены в Приложении 1.

Завеса устанавливается как можно ближе к

верхней стороне проема, при этом необходимо

выдержать расстояние между верхней стенкой

корпуса и потолком не менее 100 мм.

Подключение к электрической сети

Подключение к электросети осуществляется

через автоматический выключатель в соот-

ветствии с «Правилами эксплуатации элек-

троустановок». Для этого необходимо снять

крышку на верхней стенке корпуса, завести

шнур питания и подключить его к клеммной

колодке. Электрические схемы приведены в

Приложении 2.

Завеса BHC-3.000 SB и BHC-3.000 TR постав-

ляются со шнуром питания с вилкой, подклю-

ченным на заводе-изготовителе.

Автоматический выключатель и сечение под-

водимого кабеля должны соответствовать таб-

лице ниже.

ВНИМАНИЕ!

Тепловая завеса должна подключаться спе-

циалистами, имеющими соответствующий до-

пуск по технике безопасности.

Подключение пульта управления

Для установки пульта управления необходимо,

отвернув винт, снять верхнюю крышку и па-

нель пульта, закрепить пульт на стене, устано-

вить панель и верхнюю крышку.

Пульт управления подключать к завесе пос-

редством четырех жильного медного кабеля,

сечением не ниже 0,75мм

2

 в соответствие с

цифровым обозначением контактов на клем-

мной колодке завесы и контактов пульта уп-

равления: контакт «1» на завесе к контакту

«1» на пульте управления, контакт «2» на за-

весе к контакту «2» на пульте и т.д.

ВНИМАНИЕ!

Пульт управления должен располагаться вне

зоны воздушного потока завесы, иначе работа

терморегулятора будет зависеть от температу-

ры воздушного потока.

Порядок работы

Управление завесами BHC-3.000SB,
BHC-5.000SB

•  Перед включением завесы клавиши управ-

ления должны находиться в положении 0.

1 – клавиша включения вентиляторов;

2, 3 – клавиши включения электронагревате-

лей.

Тепловая

завеса

Автоматический

выключатель

Медный

кабель

Нагревательный СТИТЧ элемент

ВНС-3.000SB

16 А

Шнур

с вилкой

в комплекте

ВНС-5.000SB

25 А

3х2,5

ВНС-6.000SR

32 А

3х4,0

ВНС-9.000SR

16 А

5х2,5

Нагревательный ТЭН элемент

ВНС-3.000TR

16 А

Шнур

с вилкой

в комплекте

ВНС-6.000TR

16 А

5х1,5

ВНС-9.000TR

16 А

5х2,5

ВНС-12.000TR

25 А

5х2,5

ВНС-18.000TR

32 А

5х4,0

ВНС-18.000TR

45 А

5х6,0

1 2

3
