Технические данные; Наименование параметра - Ballu BHC-6 SR - Инструкция по эксплуатации - Страница 4

4

5

3.1. Технические характеристики завес указаны в таблице 2.

Таблица 2

4.1.   Завеса соответствует обязательным требованиям ГОСТ  Р МЭК 60335-2-30-99,


ГОСТ Р 51318.14.1-2006 и техническим условиям ТУ 3468-009-14739128-2008.

4.2.   Завеса состоит из корпуса 1 (см. рис. 1), изготовленного из листовой стали,

покрытой высококачественным полимерным покрытием. Внутри корпуса

расположены диаметральные вентиляторы и игольчатые электронагрева-
тели («ститч-элементы»). Вентиляторы всасывают воздух через переднюю
перфорированную стенку корпуса 2, поток воздуха, проходя через электро-
нагреватели, нагревается и выбрасывается через решетку 3 в виде узкой
направленной струи. Управление завесой осуществляется с выносного блока
управления (см. рис. 2).

4.3.   Электрические схемы завес приведены на рис.2,3 Приложения.
4.4   Изготовителем могут быть внесены в завесу конструктивные изменения, не

ухудшающие ее качество и надежность, которые не отражены в настоящем
Руководстве.

5.1.   При установке, монтаже и запуске в эксплуатацию необходимо соблюдать

правила технической эксплуатации электроустановок потребителей (ПТЭЭП)
и межотраслевые правила по охране труда при эксплуатации электроустано-
вок (ПОТ РМ-016-2001).

5.2.  К установке и монтажу завесы допускается специально подготовленный

электротехнический персонал.

5.3.   В задней стенке корпуса завесы имеются пазы для установки завесы. За

эти пазы завеса навешивается на предварительно вмонтированный в стену
крепеж. В качестве крепежа рекомендуются шурупы или болты с диаме-
тром шляпки от 9 до 12 мм. Установочные размеры завес см. рис.1 и табл.1
Приложения.

Завеса устанавливается как можно ближе к верхней стороне проема, при
этом  необходимо выдержать расстояние между верхней стенкой корпуса и
потолком не менее 100 мм.

5.4.   Подключение к электросети осуществляется через автоматический выключа-

тель в соответствии с «Правилами эксплуатации электроустановок». Для этого
необходимо снять крышку на верхней стенке корпуса, завести силовой кабель
и подключить его к клеммной колодке в соответствии с рис. 4, 5 Приложения
(см. также электрические схемы  рис. 2, 3 Приложения). Система управления
имеет внутреннюю заводскую коммутацию. Автоматический выключатель и
сечение подводимого кабеля должны соответствовать табл.3.

Таблица 3

5.5.   Питание завес осуществляется от однофазной электрической сети с напря-

жением 220В/50Гц для завесы BHC-6 SR(N) и от трехфазной электрической
сети с напряжением 380 В/50 Гц для завесы BHC-9 SR(N).

3. Технические данные

4. Устройство и принцип работы

5. Подготовка к работе

Модель завесы

BHC-6 SR(N)

BHC-9 SR(N)

Автоматический выключатель

32А

25А

Медный кабель

3х4,0

5х2,5

Наименование параметра

Модель

BHC-6 SR(N)

BHC-9 SR(N)

Номинальное напряжение, В

220

380

Номинальная частота, Гц

50

50

Номинальная мощность потребления, кВт

Режим «1»
Режим «2»

3,0
6,0

4,5
9,0

Максимальный ток, А

27

14

Расход воздуха, м. куб. /ч

760

1140

Скорость потока воздуха на выходе, м/с

6,5

6,5

Эффективная длина струи, м

2,5

2,5

Увеличение температуры воздуха на выходе
в режиме «2», °С

30

30

Степень защиты оболочки по ГОСТ 14 254-96

IP 10

IP 10

Габаритные размеры
(ширина х высота х длина), мм

172х172х1085

172х172х1570

Масса (не более), кг

12

17

Уровень шума на расстоянии 5м, дБ(А)

51

51

1 – корпус; 2 – передняя перфорированная стенка корпуса; 3 – решетка

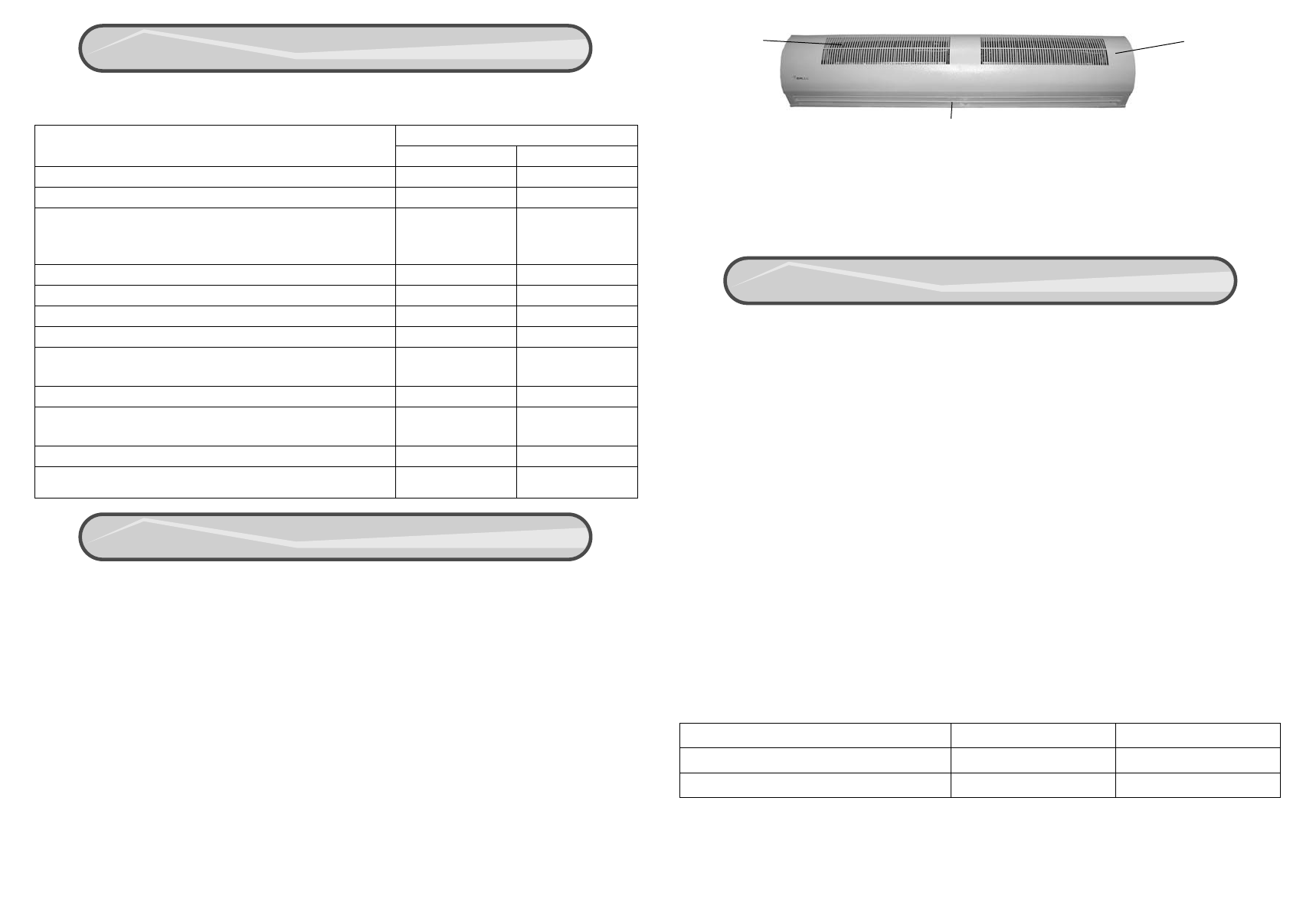

Рис.1. Воздушно-тепловая завеса*

* Дизайн приобретенного Вами прибора может отличаться от приведенного выше образца
