4

5

3.1. Технические характеристики завес указаны в таблице 2

Таблица 2

4.1.   Завеса соответствует обязательным требованиям ГОСТ Р МЭК 60335-2-30-99,


ГОСТ Р 51318.14.1-2006 и техническим условиям ТУ 3468-009-14739128-2008.

4.2.   Завеса состоит из корпуса 1 (см. рис. 1), изготовленного из листовой стали,

покрытой высококачественным полимерным покрытием. Внутри корпуса
расположены диаметральные вентиляторы и игольчатые электронагрева-
тели («ститч-элементы»). Вентиляторы всасывают воздух через переднюю
перфорированную стенку корпуса 2, поток воздуха, проходя через электро-
нагреватели, нагревается и выбрасывается через решетку 3 в виде узкой
направленной струи. Управление завесой осуществляется клавишами блока
управления .

4.3.   Электрические схемы завес приведены на рис. 2, 3 Приложения.
4.4   Изготовителем могут быть внесены в завесу конструктивные изменения, не

ухудшающие ее качество и надежность, которые не отражены в настоящем
Руководстве.

5.1.  При установке, монтаже и запуске в эксплуатацию необходимо соблюдать

правила технической эксплуатации электроустановок потребителей (ПТЭЭП) и
межотраслевые правила по охране труда при эксплуатации электроустановок
(ПОТ РМ-016-2001).

5.2.   К установке и монтажу завесы допускается специально подготовленный элект-

ротехнический персонал.

5.3.  В задней стенке корпуса завесы имеются пазы для установки завесы. За эти

пазы завеса навешивается на предварительно вмонтированный в стену крепеж.
В качестве крепежа рекомендуются шурупы или болты с диаметром шляпки от
9 до 12 мм. Установочные размеры завес см. рис.1 и  табл. 1 Приложения.

Завеса устанавливается как можно ближе к верхней стороне проема, при этом
необходимо выдержать расстояние между верхней стенкой корпуса и потолком
не менее 100 мм.

5.4. Подключение к электросети осуществляется через автоматический выключа-

тель в соответствии с «Правилами эксплуатации электроустановок». Для этого
необходимо снять крышку на верхней стенке корпуса, завести шнур питания и
подключить его к клеммной колодке (для завесы BHC-5 SB(N)) в соответствии с
рис.4 Приложения (см. также электрическую схему  рис.3 Приложения). Завеса
BHC-3 SB(N) поставляется со шнуром питания с вилкой, подключенным на
заводе-изготовителе. Автоматический выключатель и сечение подводимого
кабеля должны соответствовать табл.3.

5.5.   Питание завес осуществляется от однофазной электрической сети с напряжени-

ем 220В/50Гц.

Таблица 3

3. Технические данные

4. Устройство и принцип работы

Наименование параметра

Модель

BHC-3 SB(N)

BHC-5 SB(N)

Номинальное напряжение, В

220

220

Номинальная частота, Гц

50

50

Номинальная мощность потребления, кВт

Режим «0»
Режим «1»
Режим «2»

0,06

1,5
3,0

0,11

2,5
5,0

Максимальный ток, А

14

23

Расход воздуха, м. куб. /ч

380

470

Скорость потока воздуха на выходе, м/с

6,5

6,5

Эффективная длина струи, м

2,5

2,5

Увеличение температуры воздуха на выходе
в режиме «2», °С

30

25

Степень защиты оболочки по ГОСТ 14 254-96

IP 10

IP 10

Габаритные размеры
(ширина х высота х длина), мм

172х172х580

172х172х800

Масса (не более), кг

6

9

Уровень шума на расстоянии 5м, дБ(А)

51

51

1

2

3

4

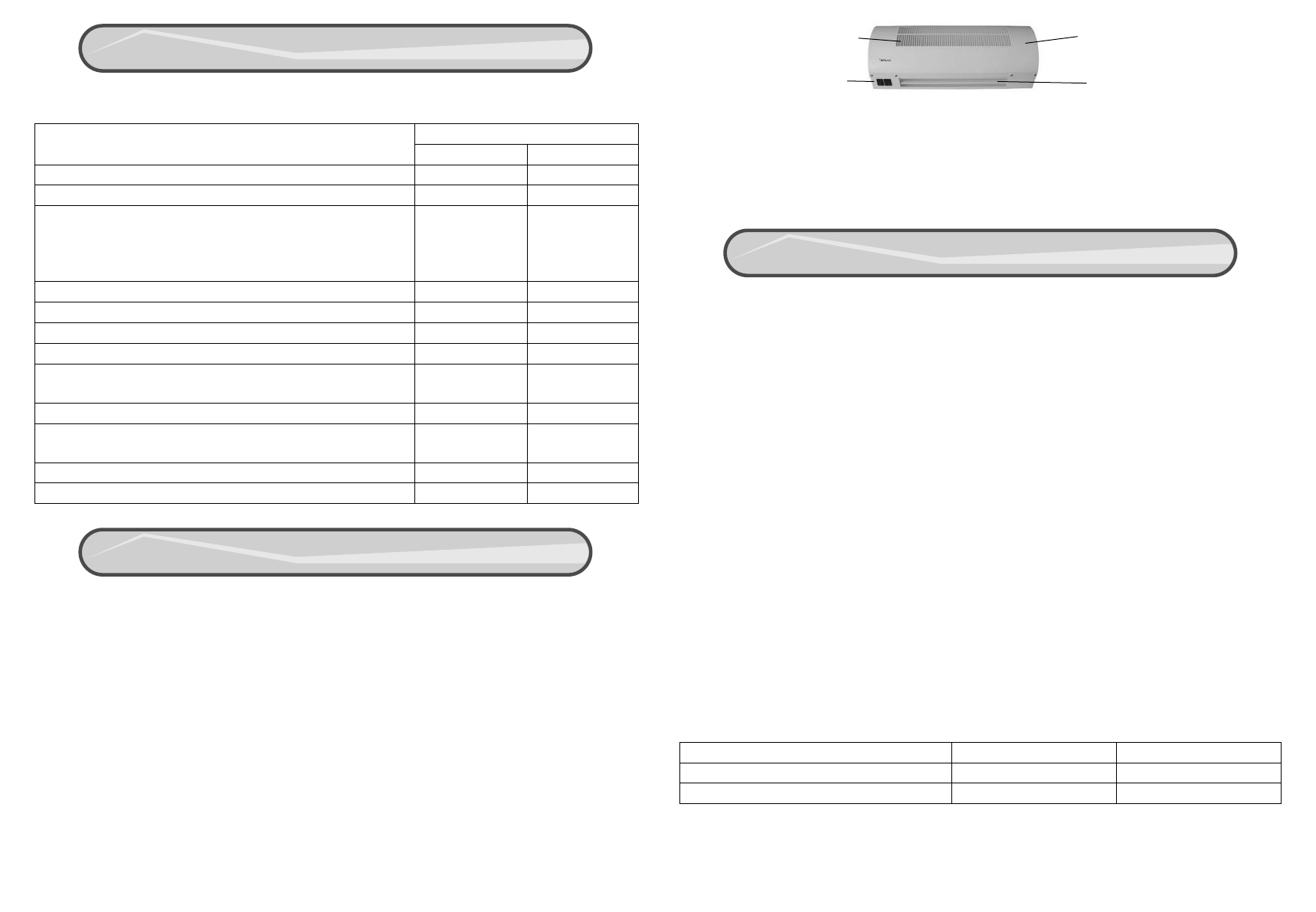

1 - корпус; 2 - передняя перфорированная стенка корпуса;

3 - решетка; 4 - блок управления

Рис.1. Воздушно-тепловая завеса*

*Дизайн приобретенного Вами прибора может отличаться от приведенного выше образца

5. Подготовка к работе

Модель завесы

BHC-3 SB(N)

BHC-5 SB(N)

Автоматический выключатель

25А

32А

Медный кабель

–

3х2,5
