Подготовка к работе

Размещение

Перед отверстием воздухозабора и выхода
воздуха не должно быть препятствий.
При монтаже тепловентиляторов должен обес-
печиваться свободный доступ к местам их об-
служивания.
Для перекрытия широкого проема допуска-
ется устанавливать несколько завес одного
типа и серии вплотную, создавая непрерыв-
ную воздушную струю.

Завеса размещается стационарно, возможен
вертикальный и горизонтальный монтаж (сле-
ва/справа от проема).

Горизонтальная установка

Для установки тепловентилятора над проемом
в горизонтальном положении, рекомендуется
выдерживать расстояния, не менее указанных
на рисунке 1.

Вертикальная установка

При вериткальном монтаже завесы ее необ-
ходимо располагать таким образом, чтобы вы-
пуск воздуха по возможности наиболее близко
находился к плоскости проема, а срез выпуска-

ющего сопла – на уровне верхней кромки двер-
ной рамы. При монтаже необходимо следить,
чтобы смотровые отверстия были доступны и
составляли примерно 250 мм.

Монтаж завес

Особенности монтажа завес с водяным

теплообменником

Завеса с водяным теплообменником кре-
пится на уголках двумя болтами, между го-
ловками которых и уголками необходимо
установить специальную шайбу. Одиночный
лепесток шайбы должен быть отогнут на уго-
лок, а двойные – на шестигранник головки
болта после его затяжки.

Уголки на стене можно закрепить отогнутой
частью вниз (вариант 1) или отогнутой час-
тью вверх (вариант 2). Уголки, шурупы, болты,
шайбы входят в комплект монтажных частей.

Серия

Модель

Middle

BHC-8WR

BHC-12WR

Comercial

BHC-10WR

BHC-16WR

BHC-22WR

Super power

BHC-15WR

BHC-36WR

Монтаж выполнен

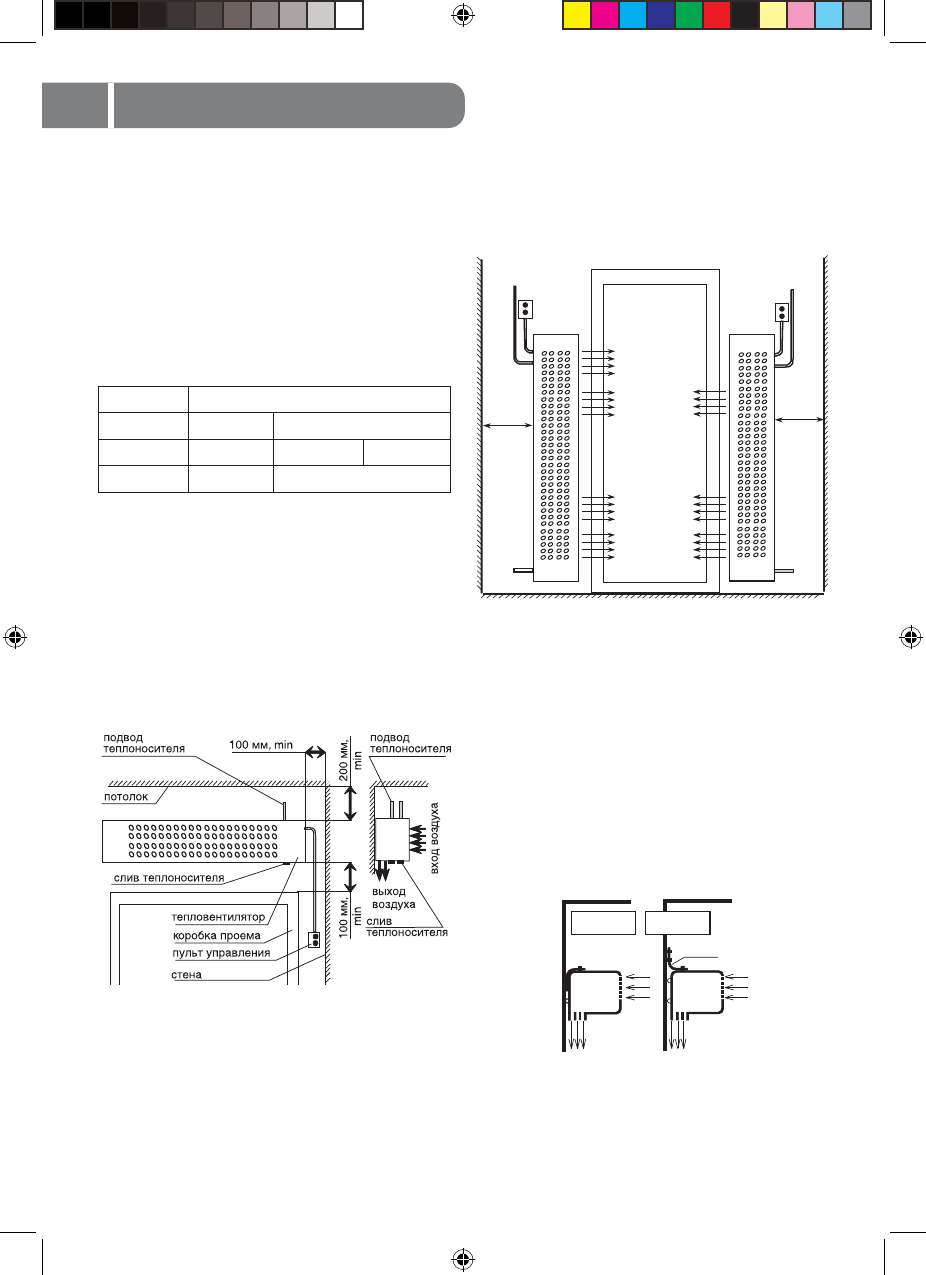

Рис. 1

горизонтально, над проемом

Вых

од возду

ха

Вых

од возду

ха

250 мм

250 мм

Рис. 2

Уголок

Вариант 1

Вариант 2
