Any room thermostat or other accessories (such as a timer) are

connected to the system by connecting the electrical cable to the

thermostat plug (c):

•  Take the plug (c) out of the electrical panel, open the plug and

remove the jumper between terminals 2 and 3.

• Connect the thermostat electrical cable to terminals 2 and 3 of the

thermostat plug (c).

•  Close the plug again and plug it back into the panel.

Warning

Never attempt to switch the heater on or off by connecting

the room thermostat (or other control devices) to the

electrical power line.

The installation and connection of all the other accessories are

described in the specific instructions included with each accessory,

together with operating instructions.

The electrical diagram shown in this manual refers to the electrical

connection only.

4.3. CONNECTION TO HOT AIR DELIVERY DUCTS

The space heater is set to operate with direct distribution of air.

Nevertheless, it can be connected to appropriately sized air

distribution channels, if required, with maximum diameter and

length as shown in the “TABLE OF TECHNICAL CHARACTERISTICS.”

Warning

Before starting the heater, check that the direction of

rotation of the fan matches the direction shown on the fan

itself.

The air distribution channels can be connected by using the various

available accessories, placing the connections on the front, side, or

top as required.

4.4. CONNECTION TO FUEL SUPPLY

Warning

The heater must be installed, set up, and used in

compliance with all applicable regulations.

Warning

Before installing, check the gas supply conditions

required for the type of gas chosen and for the EU country

of installation (Tables I and II).

The gas supply pipe must be properly sized, conform to the installed

thermal power, and guarantee the necessary conditions for gas

supply.

Warning

The gas supply pressure must be guaranteed during

heater operation and not with the heater off.

The space heater has a gas ramp with: gas filter, pressure regulator,

safety electrovalve, work electrovalve, pressure stabilizer, pressure

valve.

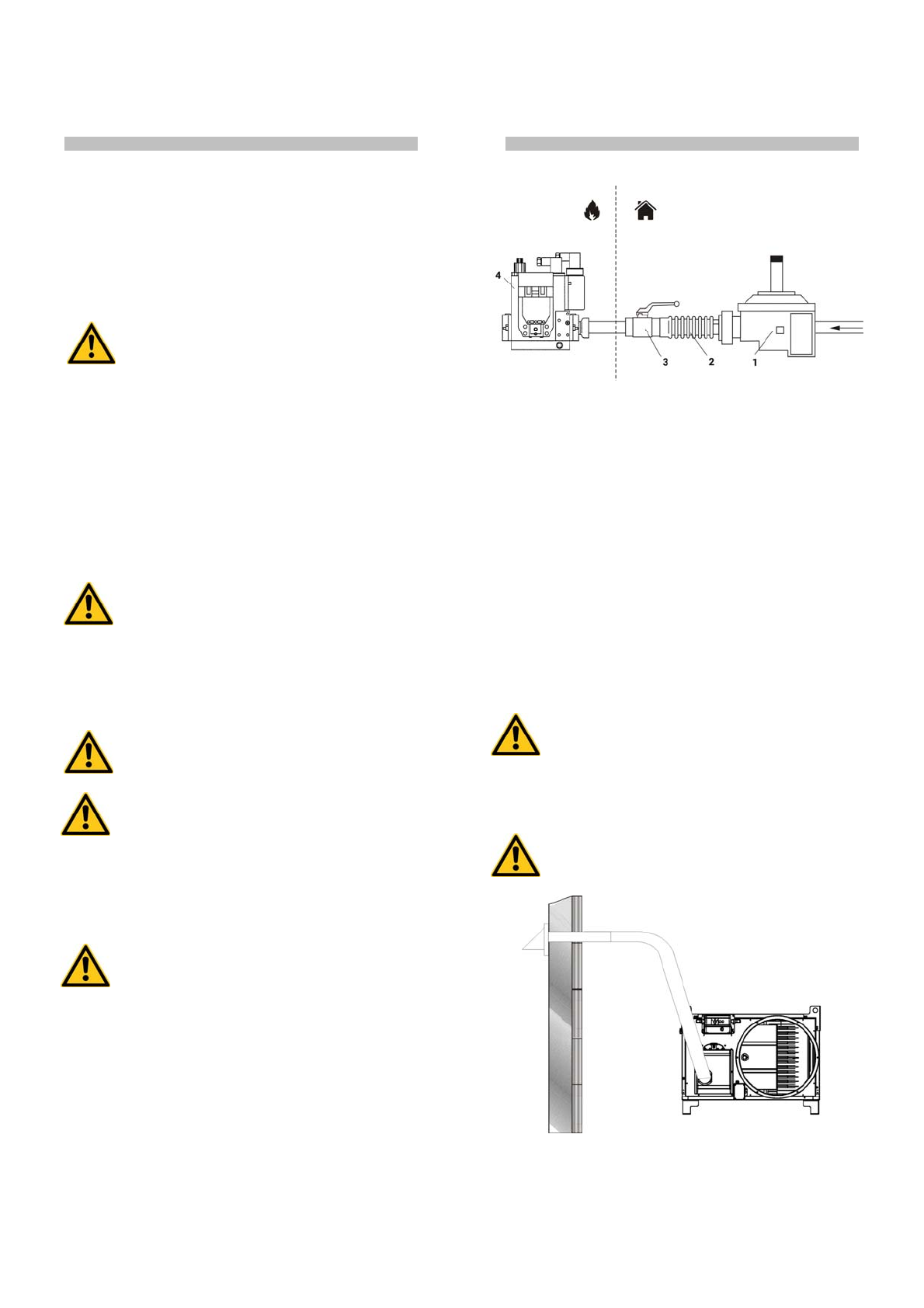

It is good practice for the installer to set up the supply line as

follows:

1: filter-pressure regulator or filter

2: antivibration joint

3: stopcock

4: gas ramp

Parts (1), (2) and (3) are available as accessories and are not

supplied with the heater.

When the line has been connected:

•  Bleed the gas supply pipe;

•  Check that the gas pipe is sealed.

•  Open the gas stopcock and check the seal of all connections to

the heater.

4.5. CONNECTING BURNER TO “SNORKEL” DEVICE AND SETTING

COMBUSTION AIR

The burner air intake (3) can be connected outside the room to be

heated in order to suck in clean air and avoid depleting the oxygen

in the room.

The connection pipe must be rigid to prevent shrinking due to air

intake depression. It must have a minimum diameter of 100 mm and

maximum length of 6 metres.

Warning

If the hose is too long, remove the excess without leaving

loops and/or curves which may hinder air suction.

The end part of the suction hose should be connected to a wall

accessory with safety grille to prevent small animals and/or debris

from entering the hose.

Warning

Burner air should be adjusted in accordance with the

indications listed in the “TECHNICAL CHARACTERISTICS

TABLE”.
