1.3.2.2 Conectar el aparato
- El aparato necesita una alimentación de 230V / 50Hz.
1.3.2.2.1
Dispositivos sin enchufe:
- Su conexión a la red se efectuará con un cable de 2 hilos (modelo
mecánico) ó 3 hilos (modelo electrónico) a través de una caja de
conexiones. En lugares húmedos como cuartos de baño y cocinas, el
cajetín de conexión deberá instalarse como mínimo a 25 cm del suelo.
La instalación deberá contar con un dispositivo de corte omnipolar
dotado de una distancia de apertura de contacto, de por lo menos
3mm, sin interruptor intermedio.
1RVHSXHGHUHDOL]DUXQDFRQH[LyQDWLHUUD1RFRQHFWDUHOKLOR
piloto (negro) a tierra.
Si un aparato con hilo piloto está protegido por
un diferencial de 30mA (ej: cuarto de baño) es necesario proteger la
alimentación del hilo piloto sobre este diferencial.

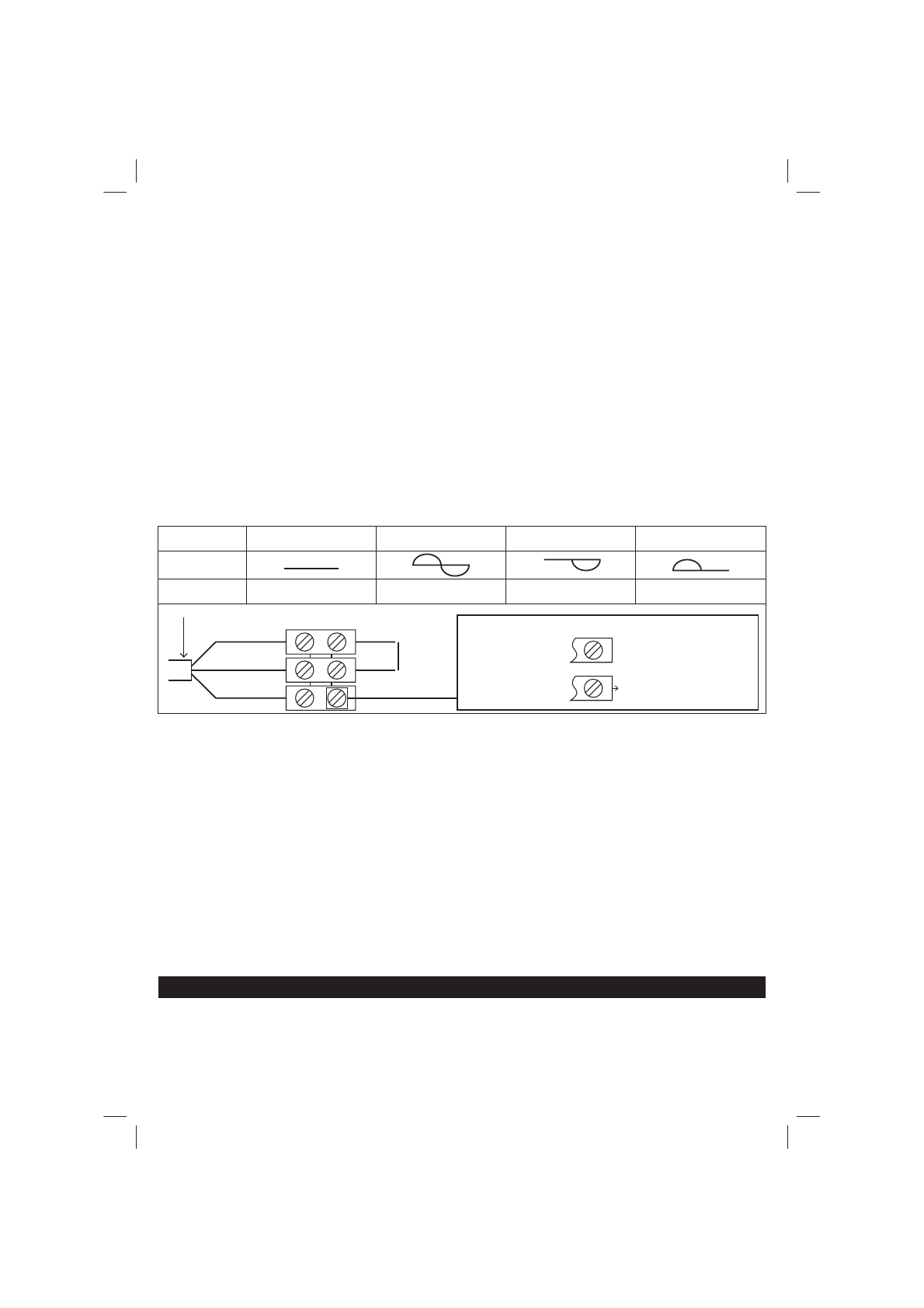

Órdenes
recibidas
Ausencia de señal
Alternancia completa
230 V
Semi-alternancia
– 115V
Semi-alternancia
positiva + 115V
Osciloscopio
Ref/neutro
Modo obtenido
CONFORT
ECO
ANTI - HIELO
DETENER EXCESO
CALENTAMIENTO
Neutro = Azul
Fase = Marrón
Hilo Piloto = Negro
Cable de Alimentación
Fase
Neutro
Red
Eléctrica
1
er
caso : aparato solo
2
do
caso : aparato esclavo
Aparato no pilotado
El hilo piloto no está conectado
Aparato con Chronopass
o central de programación
Dos casos posibles :
1.3.2.2.2
Dispositivos con conector:
PRECAUCIÓN:
Estos dispositivos no pueden instalarse en una
SRVLFLyQ¿MDHQHOPHUFDGRIUDQFpV
1.3.2.3 Instalación en la pared
(Esquema
H
)
- Coloque el aparato inclinado sobre los soportes
C
, gírelo y sitúelo
sobre los soportes
D
. Deslice el aparato sobre el soporte mural.
8Q FOLF OH LQGLFDUi TXH HO DSDUDWR HVWi ¿MDGR \ EORTXHDGR 3DUD
GHVEORTXHDUHOVRSRUWHGH¿MDFLyQWRPHXQGHVWRUQLOODGRU\SUHVLRQH
OD SHVWDxD HQ OD SDUWH VXSHULRU L]TXLHUGD GHO VRSRUWH GH ¿MDFLyQ
detrás del aparato. Levante la unidad mientras mantiene la pestaña
levantada. Inclínelo y luego retire los soportes
C
.
2. Mantenimiento
&RQHO¿QGHPDQWHQHUHOEXHQIXQFLRQDPLHQWRGHODSDUDWRHVQHFHVDULR
quitar el polvo acumulado en las rejillas inferior y superior de forma
regular, con la ayuda de un aspirador o cepillo.
