1  2

Разъемы USB 2.0

5

Разъем USB 3.0

Подключение устройств, поддерживающих интерфейс USB, например USB-клавиатуры, USB-мыши,
USB-накопителя или USB-принтера.

3

Аудиоразъем

: подсоединение наушников или гарнитуры с 3,5-миллиметровым 4-контактным

разъемом.

4

Кнопка питания/подключения

: служит для включения или выключения док-станции. Нажатием

этой кнопки можно также подтвердить подключение.

6  8

Разъем Always On USB 3.0

: подключение USB-совместимых устройств или зарядка некоторых

цифровых мобильных устройств и смартфонов.

7

Гнездо для защитного замка

: для защиты док-станции от кражи прикрепите ее к столу или

другому предмету. Используйте защитный замок для троса, соответствующий этому гнезду для
защитного замка.

9

Разъем питания от сети переменного тока

. Служит для подключения адаптера питания.

10

Разъем HDMI

: подключение совместимого цифрового аудиоустройства или видеомонитора,

например DVD-проигрывателя или HDTV.

11

Разъем DisplayPort

: служит для подключения высокопроизводительного монитора, монитора

прямого подключения (direct-drive monitor) или других устройств с разъемом DisplayPort.

12

Разъем Ethernet

: служит для подключения док-станции к локальной сети Ethernet.

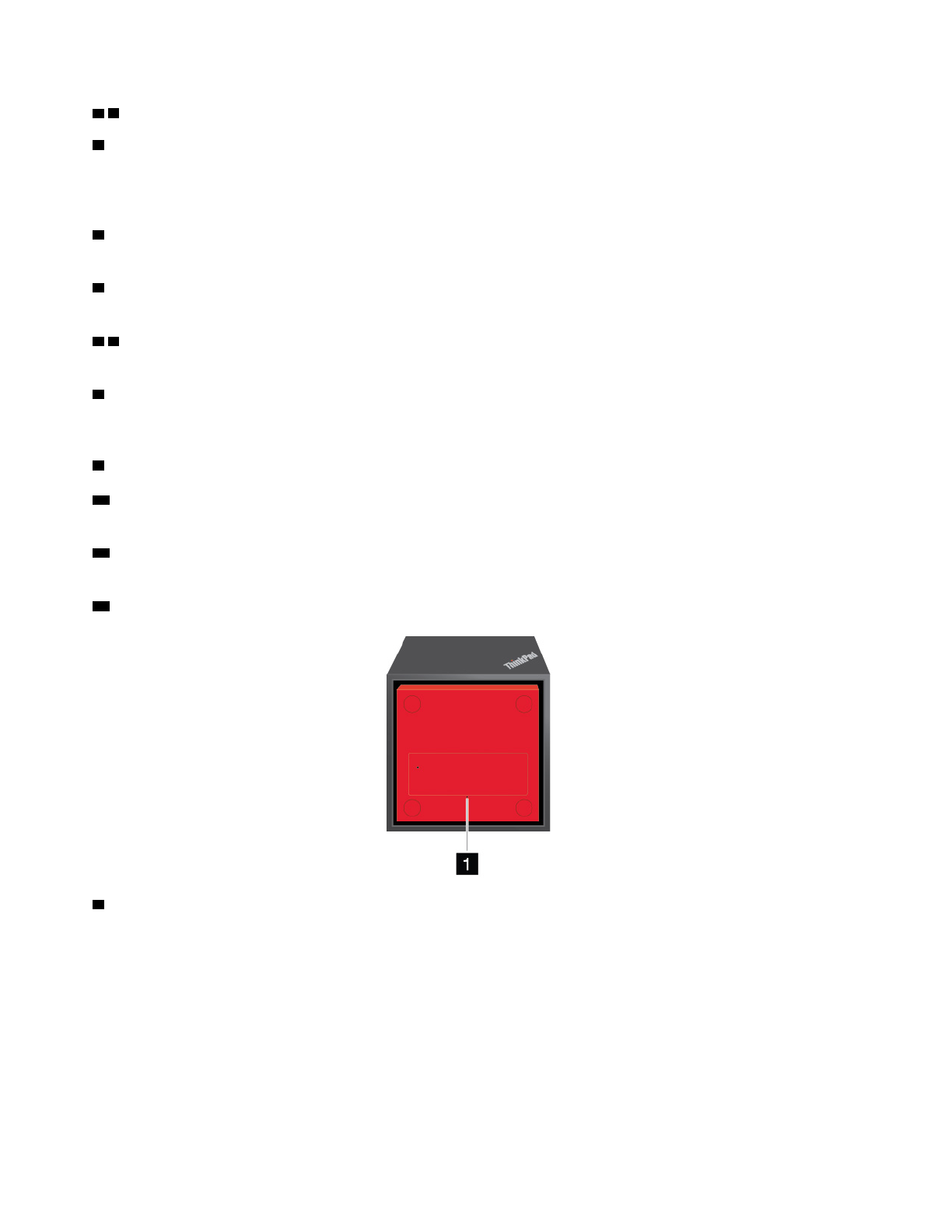

1

Отверстие для аварийной перезагрузки

Если док-станция перестает отвечать на запросы, нажмите и удерживайте кнопку питания в течение
нескольких секунд, чтобы выключить док-станцию. Если док-станцию по-прежнему не удается
выключить, выполните следующие действия для ее сброса:

1. Отключите адаптер электропитания.

2. Вставьте в отверстие для аварийной перезагрузки конец распрямленной канцелярской скрепки.

Настройка док-станции ThinkPad WiGig Dock

Для настройки док-станции ThinkPad WiGig Dock выполните указанные ниже действия.
