Действия
1.
Открутите
два
винта
(M2.5x6)
и
(M2.5x4),
которыми
петля
крепится
к
опорной
панели
в
сборе
.
2.
Приподнимите
шарнир
и
снимите
с
опорной
панели
в
сборе
.
3.
Для
систем
с
поддержкой
4G LTE
отклейте
кабель
платы
ввода
-
вывода
WWAN
от
опорной
панели
в
сборе
.
4.
Отсоедините
кабель
динамика
,
кабель
порта
адаптера
питания
,
кабель
жесткого
диска
и
кабель
системного
вентилятора
от
разъема
на
системной
плате
.
5.
Откройте
защелку
и
отсоедините
кабель
сенсорной
панели
,
кабель
клавиатуры
и
кабель
USB
от
разъема
на
системной
плате
.
6.
Отклейте
ленту
,
откройте
защелку
и
отсоедините
кабель
дисплея
и
кабель
ввода
-
вывода
от
разъема
на
системной
плате
.
7.
Открутите
два
винта
(
М
2
х
5),
фиксирующие
скобу
порта
Type-C.
8.
Снимите
скобу
порта
Type-
С
с
системной
платы
.
9.
Открутите
два
винта
(
М
2
х
2),
фиксирующие
системную
плату
.
10.
Приподнимите
системную
плату
и
извлеките
из
опорной
панели
в
сборе
.
Установка
системной
платы
—
для
компьютеров
со
встроенной
графической
платой
Предварительные
условия
Если
вы
заменяете
компонент
,
перед
его
установкой
извлеките
существующий
компонент
.
Об
этой
задаче

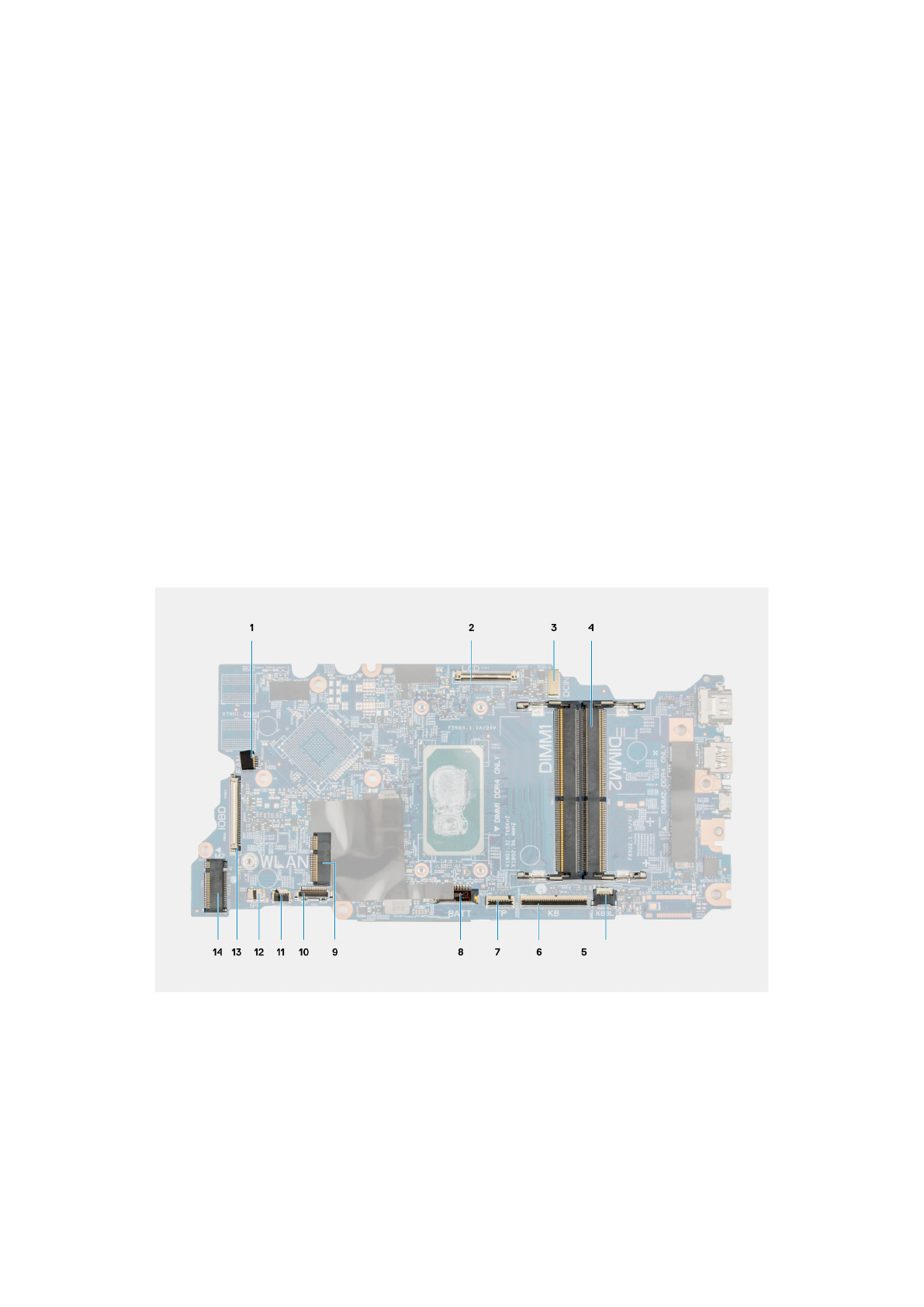

Рисунок
4.
Разъемы
на
системной
плате
1.
Разъем
кабеля
системного
вентилятора
2.
Разъем
кабеля
дисплея
3.
Разъем
порта
адаптера
питания
4.
Разъем
для
модуля
памяти
5.
Разъем
кабеля
индикатора
подсветки
клавиатуры
6.
Разъем
кабеля
клавиатуры
7.
Разъем
кабеля
тачпада
8.
Разъем
кабеля
аккумулятора
9.
Разъем
платы
WLAN
10.
Разъем
кабеля
жесткого
диска
11.
Разъем
кабеля
USB
12.
Разъем
кабеля
динамика
13.
Разъем
кабеля
ввода
-
вывода
14.
Разъем
твердотельного
накопителя
M.2
Извлечение
и
установка
компонентов
79
