96

Д о б а в л е н и е   и   З а м е н а   у з л о в   и   к о м п о н е н т о в

w

w

w

.de

ll

.c

o

m

 |

s

uppo

r

t

.de

ll

.c

o

m

9

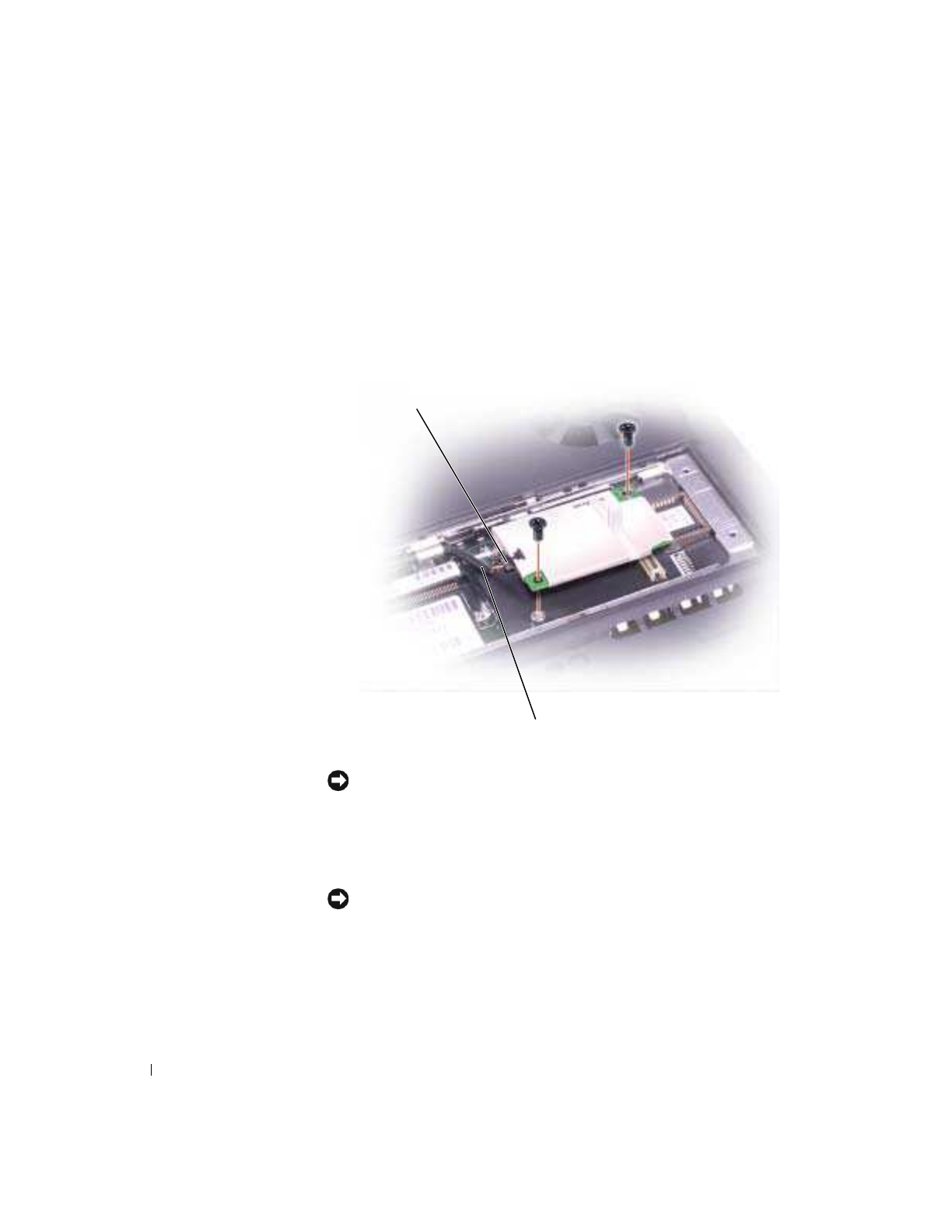

Во время замены модема вытащите имеющийся модем:

a

Выверните винты, прикрепляющие модем к системному блоку,
и отложите их в сторону.

b

Потяните кверху за прикрепленный язычок, чтобы вытащить
модем из разъема в системном блоке, и разъедините кабель
модема.

10

 Соедините кабель модема с новым модемом.

П Р И М Е Ч А Н И Е :

Разъемы кабеля подогнаны для правильной

вставки, не прилагайте усилий при соединении.

11

Выровняйте модем с отверстиями для винтов и вдавите модем
в разъем на системном блоке.

12

Затяните винты, чтобы прикрепить модем к системному блоку.

П Р И М Е Ч А Н И Е :

Установите на место крышку модема так, чтобы она

правильно расположилась вокруг кромок, без выпуклости в центре
крышки. Затягивание винта крышки модема, если крышка
установлена неправильно, может привести к повреждению
компьютера.

разъем модемного кабеля

кабель модема
