   Пользование портативным компьютером

Соединение Fast-Ethernet

Подключите сетевой кабель с разъемами RJ-45 на обеих сторонах к порту модема/сети портативного
компьютера и к концентратору или коммутатору. Для передачи на скорости 100 BASE-TX/1000
BASE-T  сетевой  кабель  должен  принадлежать  к  5  категории  (не  3)  кабелей  “витая  пара”.  Если
планируется использование скорости передачи 100/1000 Мбит/с, необходимо подключить кабель
к  концентратору  100  BASE-TX/1000  BASE-T  (не  концентратору  BASE-T4).  Для  10Base-T
можно использовать кабель “витая пара” категорий 3, 4 и 5. Данным ноутбуком поддерживается
полнодуплексный  режим  соединения  на  скорости  10/100  Мбит/с  при  подключении  к  сетевому
концентратору  с  включенным  режимом  “дуплекс”.  По  умолчанию  программное  обеспечение
выбирает наиболее высокую скорость передачи, вмешательство пользователя не требуется.

1000BASE-T (или Gigabit Ethernet) только поддерживается на некоторых моделях.

Кабель типа “витая пара”

Этот  кабель  используется  для  подсоединения  карты  Ethernet  к  устройствам
(обычно к концентратору или коммутатору) и называется “прямой витой парой
Ethernet” (TPE). Разъемы на его концах называются RJ-45, и они не совместимы
с  телефонными  разъемами  RJ-11.  При соединении  двух  компьютеров  без
концентратора необходима специальная разводка “crossover”.

(continued on next page)

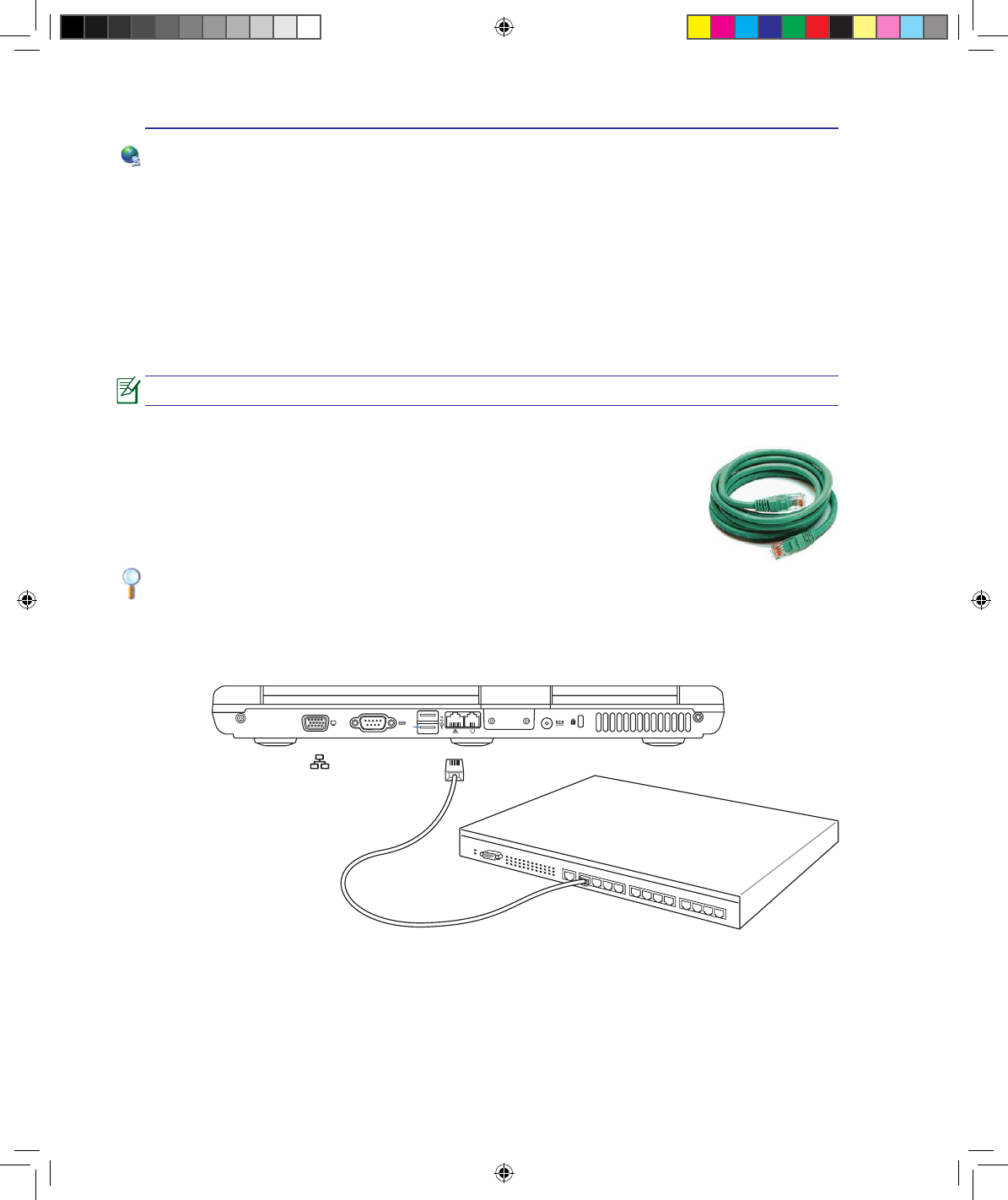

На рисунке показано подключение ноутбука к хабу или коммутатору, используя встроенный
сетевой адаптер:

Сетевой разъем по

размеру больше.

Сетевой хаб или свитч

Сетевой кабель с разъемами RJ-45
