60

Руководство пользователя ноутбука

Кабель типа "витая пара"

Этот  кабель  используется  для  подключения  карты  Ethernet  к

у с т р о й с т в а м  ( о б ы ч н о  к  к о н ц е н т р а т о р у  и л и  к о м м у т а т о р у )  и

называется  "прямой  витой  парой  Ethernet"  (TPE).  Разъемы  на  его

концах  называются  RJ-45,  и  они  не  совместимы  с  телефонными

р а з ъ е м а м и  R J - 1 1 .  П р и  с о е д и н е н и и  д в у х  к о м п ь ю т е р о в  б е з

концентратора  необходима  специальная  разводка  "crossover".

(Гигабитные  модели  поддерживают  автоматическое  определение

к а б е л я ,  т а к и м  о б р а з о м  “ c r o s s o v e r ”  к а б е л ь  п о с т а в л я е т с я

опционально.)

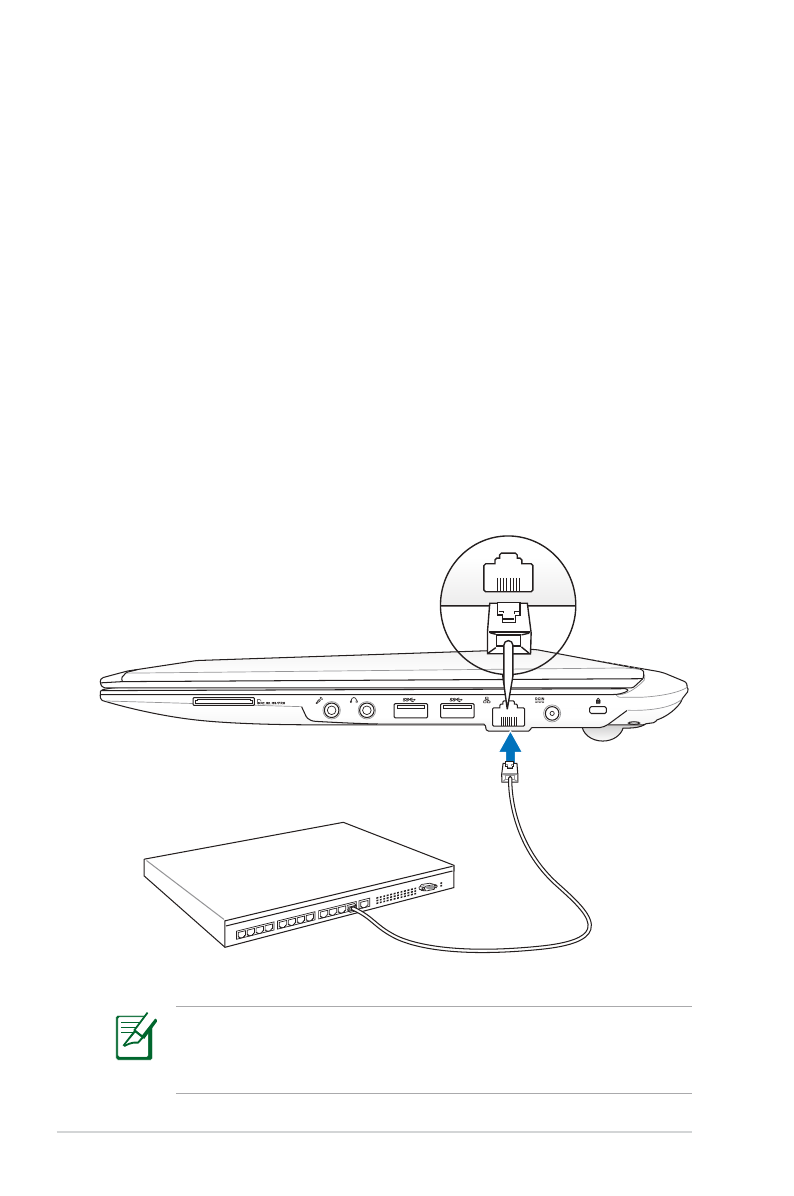

На  рисунке  показано  подключение  ноутбука  к  концентратору  или

коммутатору, используя встроенный сетевой адаптер.

С е т е в о й   к а б е л ь   с

разъемами RJ-45

Сетевой  концентратор  или

коммутатор

Расположение сетевого порта может отличаться в зависимости
о т  м о д е л и .  Р а с п о л о ж е н и е  с е т е в о г о  п о р т а  с м о т р и т е  в
предыдущей главе.
