Установка/Подключение

Подключение

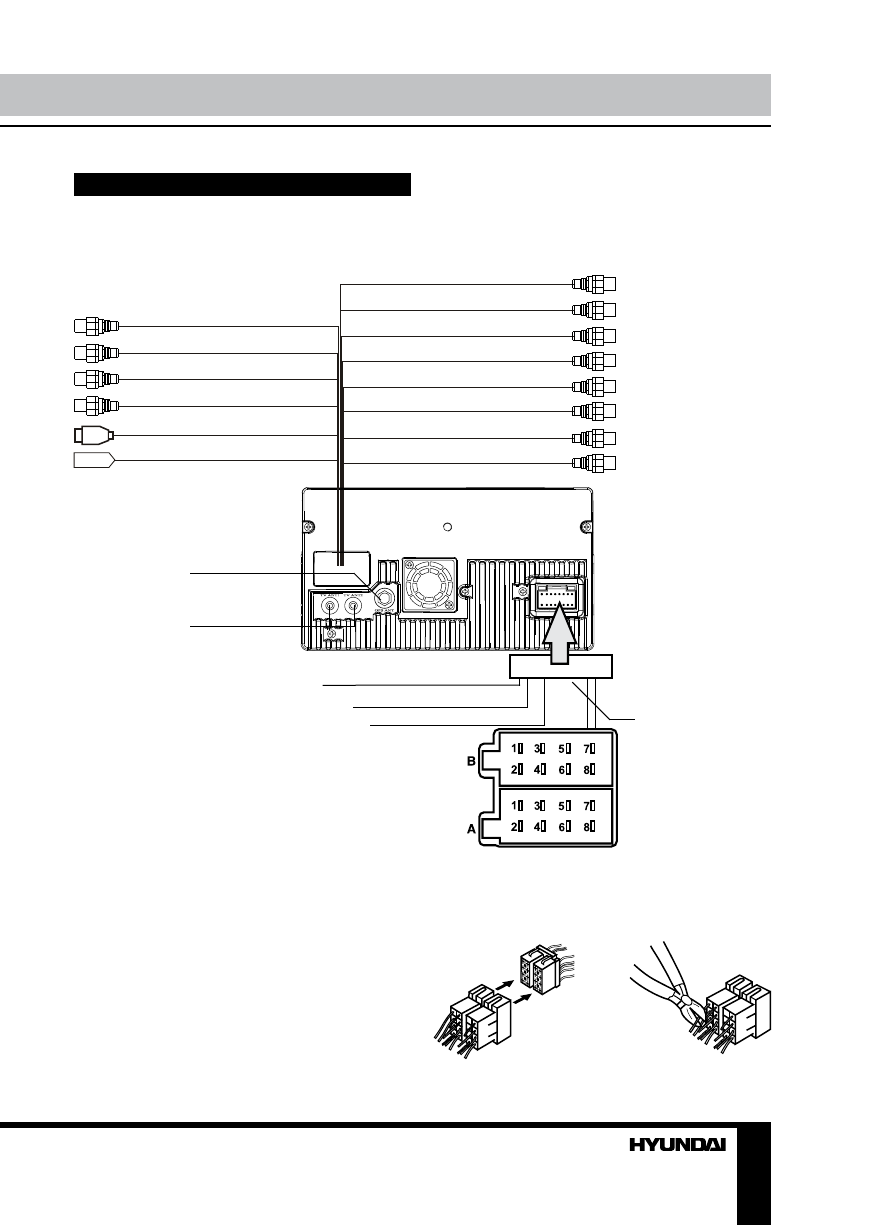

Схема электрических соединений

Парковочный (коричнев.)

Подсветка (розовый)

ISO-коннектор

Задняя передача (оранжев.)

ТВ-антенна

GPS-антенна
(опция)

Сабвуфер

Нерегулируем.

видеовыход 2

Нерегулируем.

видеовыход 1

Нерегулир. аудио-

выход 2/правый

Нерегулир. аудио-

выход 1/правый

Нерегулир. аудио-

выход 2/левый

Нерегулир. аудио-

выход 1/левый
Фронт. аудио-

выход прав/лев

Тыл. аудио-

выход прав/лев

Светло-серый провод

с желтым разъемом

Светло-серый провод

с желтым разъемом

Светло-серый провод

с красным разъемом

Светло-серый провод

с красным разъемом

Светло-серый провод

с белым разъемом

Светло-серый провод

с белым разъемом
Темно-серый провод с

красн. и бел. разъем.
Темно-серый провод с

красн. и бел. разъем.

Коричневый провод с

желтым разъемом

Коричневый провод с

коричневым разъемом

Черный провод с

желтым разъемом
Черн. провод с красным

и белым разъемами

Черный

Камера зад.

вида

Видеовход
Вход AUX

лев/прав

USB

Антенна

Использование разъема ISO

1. Если в Вашем автомобиле есть разъ-

ем ISO, произведите подключение, как
показано на рисунке.

2. Для подключений без разъемов ISO

внимательно проверьте все провода перед
подключением, неправильное подключение
может привести к повреждениям изделия.
Обрежьте разъем, подключите цветные

головки разъема к шнуру питания батареи в
соответствии с приведенной таблицей.
