54



StreetPilot 7200/7500  Руководство пользователя

ВНИМАНИЕ

: В соответствии с положениями гаран-

тии Garmin кабель DR должен устанавливаться специ-
алистами, имеющими лицензию компании Garmin.

Подключение кабеля DR к автомобилю

1.  Подключите оранжевый провод DR1 к сигналу датчика

скорости автомобиля. Не подключайте к сигналу датчика
скорости автомобиля от управления ABS. (Примеча-
ние: для камеры заднего вида необходимо подключить
только провод DR2).

2.  Подключите зеленый провод DR2 к переключателю

огней заднего хода.

Подключение кабеля DR к прибору 7500

1.  Откройте защитную крышку, расположенную на разъеме

12 В, для получения доступа к коннектору DR.

2. Подключите кабель DR к коннектору DR до упора.

Настройка программного обеспечения прибора
7500 на режим DR

Находясь на странице меню, выберите позиции Settings
(настройки) > Navigation (навигация) > стрелка вниз > Dead
Reckoning Setup (настройка навигационного счисления) >
Settings (настройки).

Odometer Wave Type

 (тип волны одометра) – Вы можете

выбрать опцию “Square Wave” (квадратная волна) или “Sine
Wave” (синусная волна). Вы можете узнать нужную настройку
у производителя Вашего автомобиля или определить с помо-
щью осциллографа. Более распространенной является опция
“Square Wave”.

Reverse Light Polarity

 (полярность огней заднего хода)

– выберите опцию High (высокое напряжение) или Low (низкое
напряжение). Вы можете получить информацию о поляр-

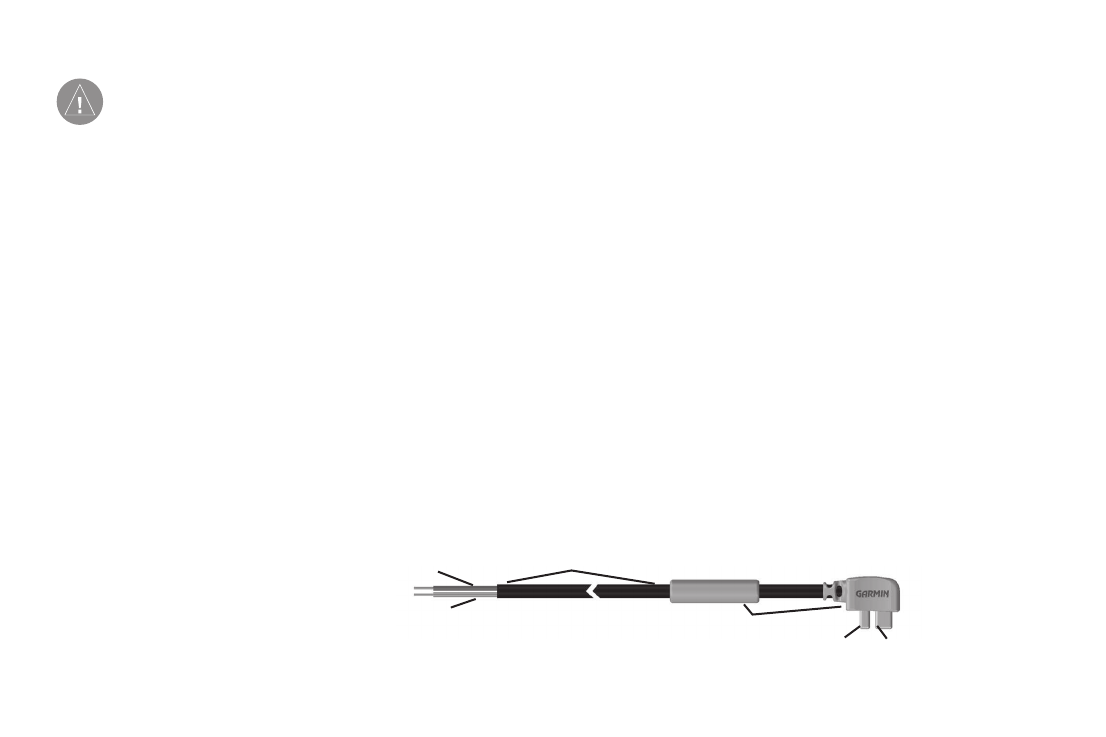

DR2 (зеленый) – к переключателю огней

заднего хода

DR 1

DR 2

DR1 (оранжевый) – к сигналу датчика скорости

автомобиля

НЕ обрезайте / наращивайте кабель

между ограничителем и вилкой

Если Вам необходимо обрезать

или срастить кабель, выполните

разрез после ограничителя
