74

 eTrex Venture   Руководство пользователя

Схема подключения

Форматы интерфейса выбираются на странице настройки интерфейса. Линии
ввода/вывода прибора eTrex Venture совместимы с RS-232 и позволяют органи-
зовать несложный интерфейс с широким спектром внешних устройств, включая
ПК, дифференциальные приемники радиомаяка, морские автопилоты и/или
второй приемник GPS.
Устройство eTrex Venture поддерживает формат NMEA 0183 версии 2.3 и позво-
ляет подключение до трех устройств NMEA.

Утвержденные предложения NMEA 0183 версии 2.3:

GPGGA, GPGLL, GPGSA, GPGSV, GPRMB, GPRMC, GPRTE, GPWPL, GPBOD

Собственные предложения GARMIN:

PGRME (оцениваемая ошибка),PGRMZ (высота), PSLIB (управление приемни-
ком радиомаяка).
Поправки DGPS (дифференциальной GPS) принимаются через линию ввода
данных в формате RTCM SC-104 версии 2.0. Для использования с прибором
eTrex Venture рекомендуется приемник радиомаяка GARMIN GBR 21. Также
могут использоваться другие приемники с соответствующим форматом RTCM,
но при этом может неправильно индицироваться состояние или выполняться
управление настройкой с устройства GPS.
Прибор eTrex Venture может быть подключен к серийному коннектору с
помощью кабеля данных (номер 010-10205-00, информация для заказа см. в
Приложении А). При подключении руководствуйтесь схемой подключения и
информацией по подключению прибора eTrex Venture, приведенными ниже.
Компьютерный интерфейсный кабель, поставляемый вместе с прибором, поз-
воляет подключить Ваше устройство eTrex Venture к ПК-совместимому серийно-
му порту компьютера.

ПРИЛОЖЕНИЯ

Приложение D

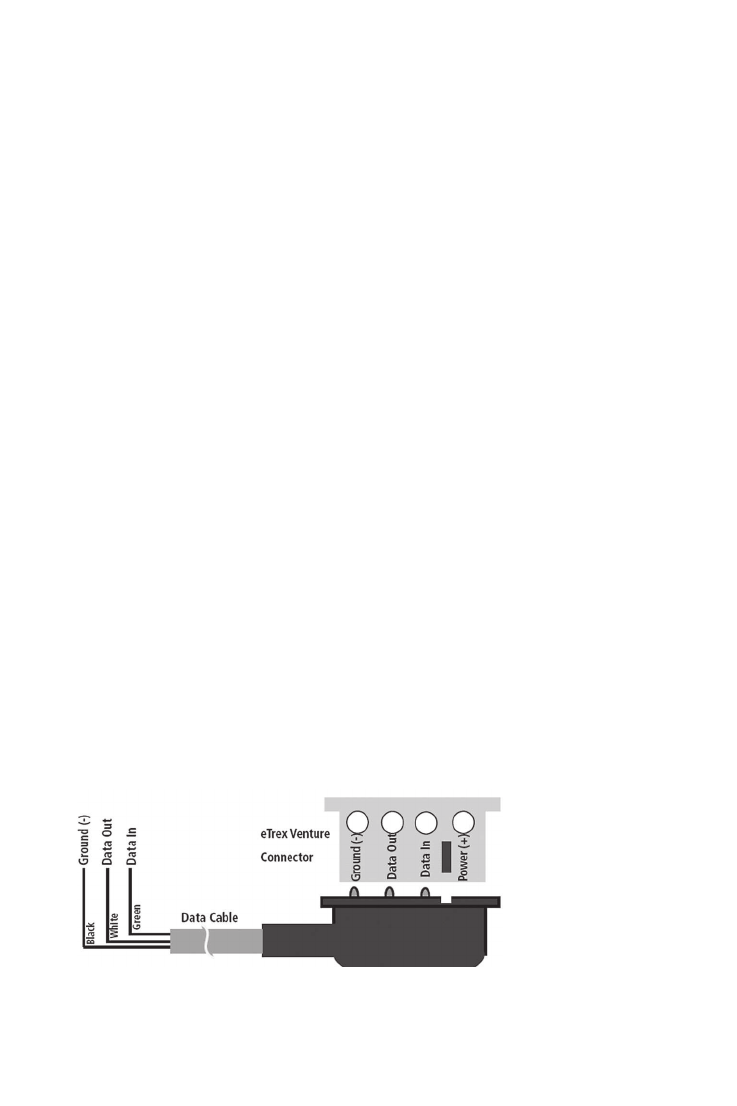

1. черный - земля.

2. белый - вывод данных.

3.  зеленый - ввод

данных.

4. Кабель данных.

5.  Коннектор eTrex

Venture: земля (-),

вывод данных, ввод

данных, питание (+).

1 2 3

4

5
