66

eTrex Russian/eTrex Camo Руководство пользователя

Приложение

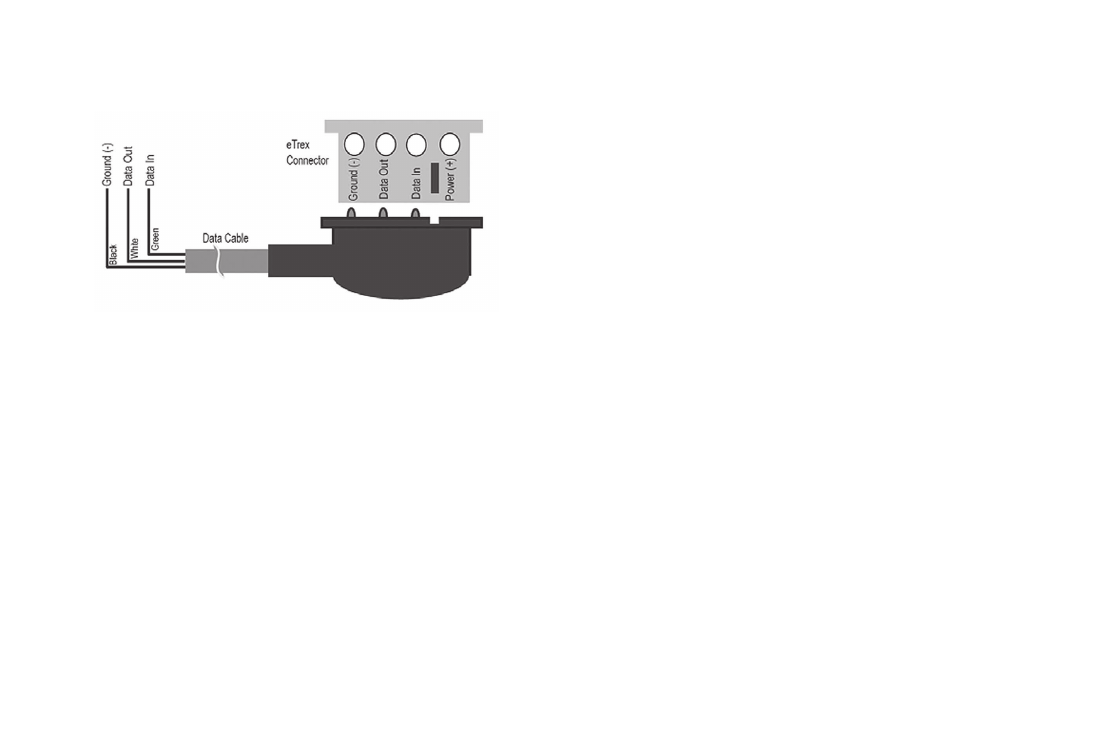

Приложение F. Схема подключения

Коннектор eTrex.

Названия клемм: питание (+), ввод данных, вывод данных, земля (-).

Выемка (совместите с выемкой в корпусе прибора).
Кабель данных.

Зеленый – ввод данных. Белый – вывод данных. Черный – земля.

Дополнительный компьютерный интерфейсный кабель (010-
10206-00).
Формат интерфейса выбирается на странице настройки (SETUP).

Линии ввода/вывода Вашего прибора eTrex совместимы с RS-
232, что позволяет подключать к навигатору различные внешние
устройства, включая ПК, дифференциальные приемники радио-
маяка, морские автопилоты и/или второй GPS-приемник.

Прибор eTrex поддерживает формат NMEA0183 версии 3.0 и
позволяет подключать до 3 устройств NMEA.

Утвержденные предложения NMEA 0183 версии 3.0:
GPGGA, GPGLL, GPGSA, GPGSV, GPRMB, GPRMC, GPRTE, GPWPL,
GPBOD, HCHDG.

Собственные предложения Garmin:

PGRME (оценочная ошибка), PGRMM (геодезическая система),
PGRMZ (высота) и PSLIB (управление приемником радиомаяка).

Корректировки от приемника DGPS принимаются через
линию “Data In” (ввод данных) в формате RTCM SC-104 версии
2.0. Вместе с прибором eTrex рекомендуется использовать
приемник Garmin GBR 21. Также могут применяться другие
приемники с соответствующим форматом RTCM, но при этом
Вы можете столкнуться с ошибками в индикации состояния
или с невозможностью управления настройкой приемника с
GPS-навигатора.

Прибор eTrex может быть подключен к последовательному
коннектору с помощью кабеля данных (информацию о наличии
кабеля Вы можете получить у Вашего дилера Garmin или на
сайте

www.garmin.com

). См. схему подключения, приведен-

ную выше.
