Руководство пользователя эхолота echo 100 и echo 150

Использование устройств echo 100 и echo 150

использование устройств echo 100 и

echo 150

Экран сонара

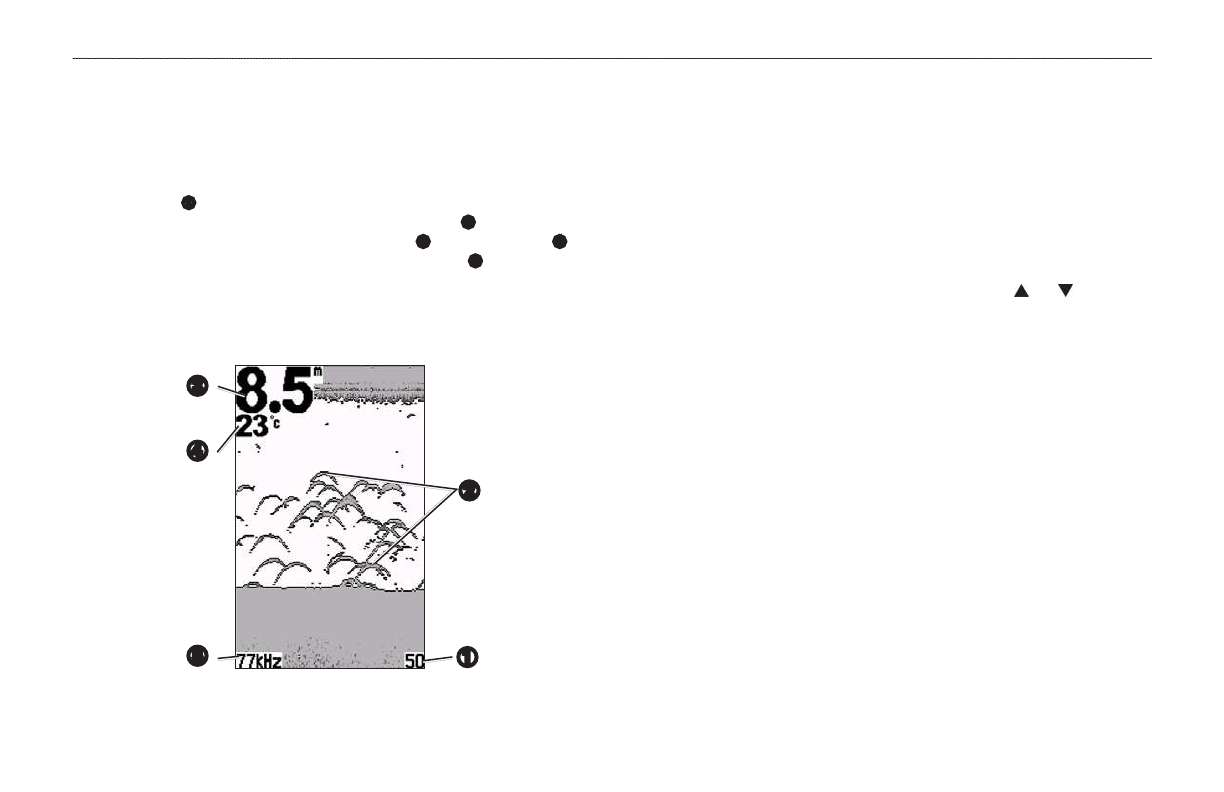

На экране сонара показания сонара датчика выводятся на весь экран устройства.

На шкале глубин

➊

, которая отображается в правой части экрана, представлена

показанная на экране глубина, а также объекты в толще воды

➋

; данные меняются

по мере прокрутки экрана справа налево. Глубина дна

➌

, температура воды

➍

(если подключен датчик температуры воды) и частота датчика

➎

 отображаются в

левой части экрана.

ПримечАНие

.

Устройство echo 100 поддерживает работу только на частоте

200 кГц, поэтому данные о частоте на экран не выводятся.

➋

➊

➎

➌

➍

настройка диапазона шкалы глубины

Устройство позволяет настроить диапазон шкалы глубин, которая отображается в

правой части экрана. От значения этого параметра зависит глубина сканирования

сонара.
1.  На экране сонара выберите пункт

MENU

 >

Диапазон

.

2.  Выберите параметр.

•  Для того чтобы включить автоматическую настройку диапазона в

зависимости от глубины, выберите пункт

Авто

.

•  Для того чтобы самостоятельно увеличить или уменьшить диапазон

глубины, выберите пункт

Вручную

, нажмите кнопку   или  , а затем

нажмите кнопку

ENTER

.

настройка масштаба экрана сонара вручную

Устройство позволяет вручную изменить масштаб просмотра на экране

сонара. Для этого необходимо выбрать интервал просмотра, а также указать

фиксированную начальную глубину. Например, если для интервала установлено

значение 15 м, а для начальной глубины — 5 м, то устройство будет отображать

данные, собранные с глубины от 5 до 20 м.
1.  На экране сонара выберите пункт

MENU

 >

масштаб

 >

Вручную

.

2.  Выберите нужный интервал.
3.  Выберите начальную глубину.
