Инструкции по установке эхолота echo

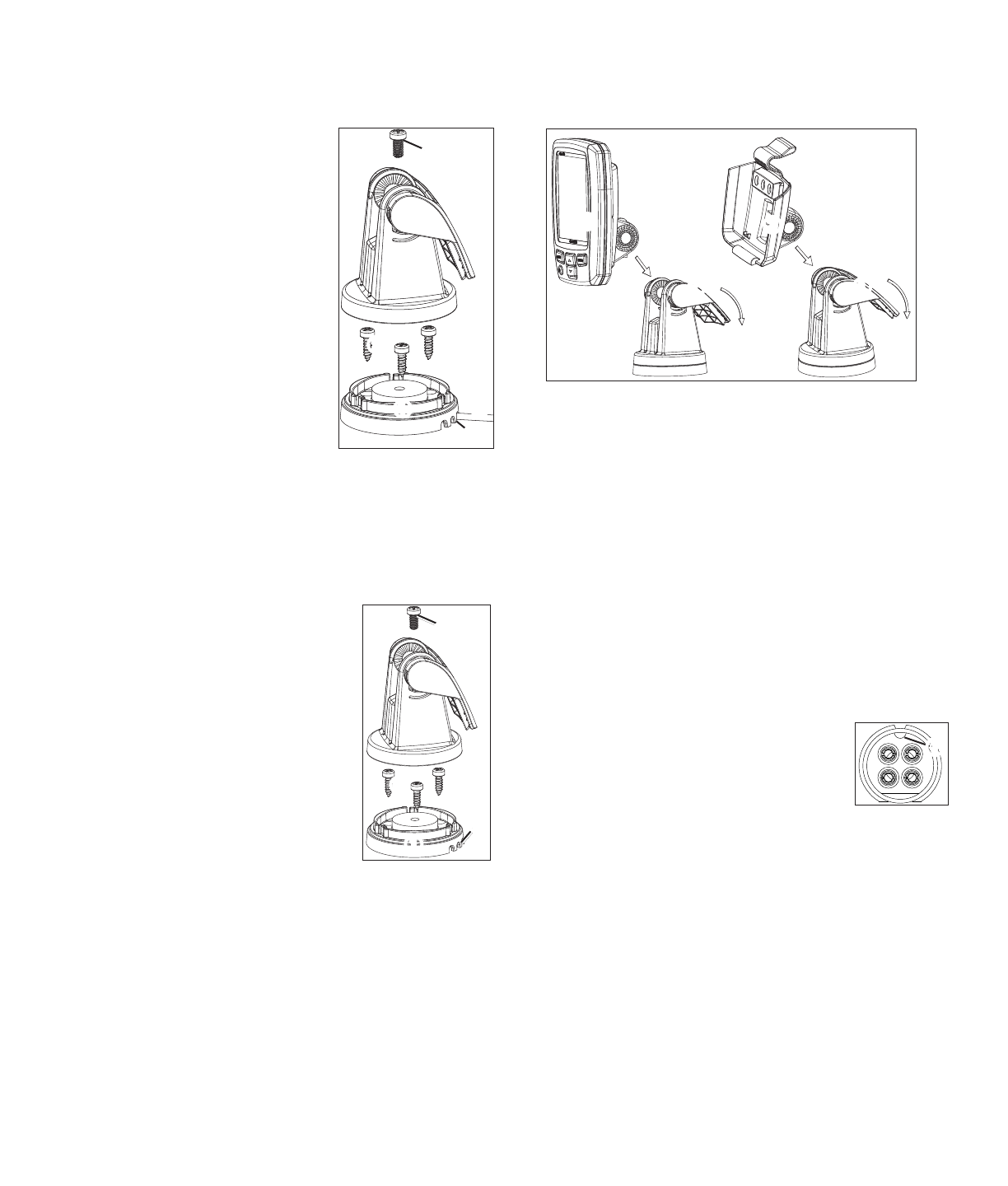

Фиксация поворотного крепления с установленными кабелями
1. Пропустите кабель питания и кабель датчика
➏
сквозь центральное
отверстие диаметром 16 мм (
5
/
8
д.), просверленное во время подготовки
основания поворотного крепления.
2. Установите основание поворотного
крепления
➊
на монтажную поверхность,
вденьте кабели в пропускные отверстия
для кабелей
➏
и винтами или болтами
соответствующего диаметра
➋
зафиксируйте
(но не затягивайте) основание поворотного
крепления.
3. Установите поворотное крепление
➌
на
основание поворотного крепления, но не
фиксируйте его.
4. Установите устройство echo или подставку в
поворотное крепление (
).
5. Вытяните участки кабеля достаточной
длины, чтобы после подключения кабелей
крепление могло полностью вращаться во
всех направлениях.
6. Извлеките устройство echo из подставки, а
поворотное крепление — из основания.
7. Заполните морским герметиком центральное
отверстие диаметром 16 мм (
5
/
8
д.), а также пропускные отверстия для
кабелей.
8. Зафиксируйте основание поворотного крепления и затяните
соответствующие винты или болты.
9. Установите поворотное крепление на основание поворотного крепления и
зафиксируйте его прилагающимся винтом Phillips M6×1 10 мм
➍
.
Фиксация поворотного крепления без кабелей
Описанные ниже действия выполняются только в том
случае, если пропускать кабели сквозь монтажную
поверхность и крепление не требуется.
1. Установите основание поворотного крепления
➊
на монтажную поверхность, зафиксируйте его и
затяните соответствующие винты или болты
➋
.
2. Установите поворотное крепление
➌
на основание
поворотного крепления и зафиксируйте его
прилагающимся винтом Phillips M6×1 10 мм
➍
.
3. Заполните пропускные отверстия для кабелей
➎
морским герметиком.
Установка устройства echo в поворотное крепление
1. Переведите стопорный рычаг
➊
в верхнее положение, установите
устройство echo 100/150/300c
➋
или подставку для устройства echo 200/
500c/550c
➌
в поворотное крепление
➍
.
➊
➊
➌
➍
➍
➋
2. Наклоните крепление под нужным углом обзора и нажмите на стопорный
рычаг.
Установка кабелей и разъемов
Прокладка кабеля к источнику питания
1. Проложите кабель питания от поворотного крепления к аккумулятору судна
или к блоку предохранителей.
• При необходимости кабель можно удлинить при помощи провода
20 AWG или большего диаметра.
• Если кабель питания планируется подключить к блоку предохранителей,
предварительно необходимо извлечь из красного провода встроенный
предохранитель.
2. Подключите красный провод к положительной клемме аккумулятора или
блока предохранителей, а черный — к отрицательной.
Подключение кабелей к устройству echo 100/150/300c
Разъемы кабелей для моделей echo 100/150/300c устроены таким образом, чтобы
он подходили только к соответствующим портам на устройстве.
1. Чтобы определить, к какому порту на устройстве
подключается кабель, сравните выступ
➊
на разъеме с
вырезом на порте.
2. Вставьте разъем кабеля в нужный порт до упора.
3. Для подключения всех остальных кабелей к устройству
повторите шаги 1 и 2.
