РЕКОмЕНДАЦИИ РЕмОНТНЫм СЛУЖБАм

16.1.1. Замена сопел на плитах NGM441 01, NGM441 02 (рис.10)

Для замены сопел необходимо:

1.

 Перекрыть общий кран подачи газа, закрыть все краны плиты;

2.

 При наличии в плите электрической части, отключить плиту от электрической сети;

3.

 Снять решетки стола, крышки горелок, верх горелок;

4.

Перевернуть плиту вверх дном;

5.

 Снять установленные сопла, для этого отверткой

необходимо отсоединить металлическую защелку

от  отбортовки  гнезда  держателей  сопла  и  выве-

сти  газоподводящую  трубку  вместе  с  соплом  из

гнезда, затем снять сопло с трубки газа (рис.10).

Резиновые уплотнительные кольца рекомендуется

оставить на трубках;

6.

 Поставить новые сопла, при этом необходимо

следить, чтобы они были установлены в соответ-

ствии с таблицей 1 (резиновые кольца при сборке

необходимо смазать силиконовой смазкой).

После установки сопла его стык проверить обмы-

ливанием на герметичность.

16.1.2. Замена сопел на плите NGM441 03 (рис.11)

Для замены сопел необходимо:

1.

  Перекрыть  общий  кран  подачи  газа,  закрыть  все

краны плиты;

2.

 Снять решетки стола, крышки горелок, верх горелок;

3.

 Заменить сопла на столе с помощью ключа с торцевой

головкой S=7, момент затяжки не более 3 Н·м (0,3 кг·м);

4.

  Поставить  новые  сопла,  при  этом  необходимо  сле-

дить,  чтобы  они  были  установлены  в  соответствии  с

таблицей 1 (резиновые кольца при сборке необходимо

смазать силиконовой смазкой).

После установки сопла его стык проверить обмылива-

нием на герметичность.

16.2. Замена винтов малого пламени (ВмП) в кранах горелок стола (рис. 12 для

плит NGM441 01, NGM441 02, рис. 13 для плиты NGM441 03):

Для того, чтобы заменить винт малого пламени, необходимо:

- перевернуть плиту;

- отвинтить ВМП с помощью ключа с торцевой головкой S=9 и

заменить его в соответствии с таблицей 1;

- сборка производится в обратном порядке, при этом необходимо

обеспечивать  соответствующие  мо-

менты  затяжки  крепежных  элементов

и соответствие винта малого пламени

виду газа, применяемого при эксплуа-

тации плиты.

■ Винт малого пламени (ВМП) устанав-

ливается с моментом Мкр=0,4 Н·м.(0,04

кг·м).  Перед  установкой  винта  его  не-

обходимо смазать маслом И-20А ГОСТ

20799-88. Тип винта определяется видом газа (природный или

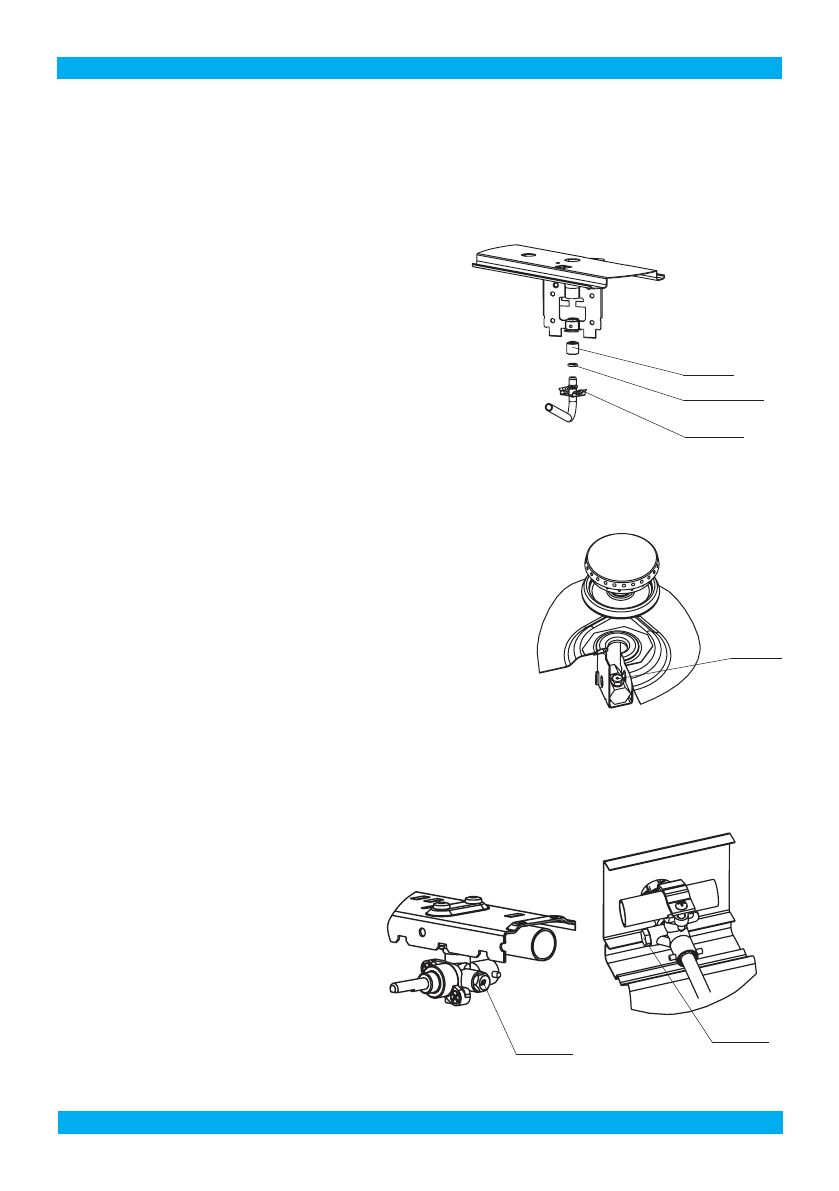

рис. 11

Сопло

Замена сопла

горелок стола

рис. 10

Сопло

Замена сопла

горелок стола

Уплотнительное

кольцо

Защелка

рис. 12

ВМП

рис. 13

ВМП
